技术领域
本实用新型涉及太阳能电池组件技术领域，具体为一种太阳能电池组件及其加工该组件中汇流条的工装。
背景技术
专利号CN201822206121.8，公开了一种太阳能电池组件及其加工该组件中汇流条的工装，所述太阳能电池组件包括若干并行排列的电池串及沿电池串排列方向延伸的以将电池串互联的汇流条，所述电池串包括若干在表面设有电极的太阳能电池，所述汇流条位于所述太阳能电池的表面并包括至少两个与所述电极连接的焊接部及连接相邻两焊接部的非焊接部，至少部分非焊接部的长度大于相邻两个焊接部之间的直线距离。由此，焊接完成后，即使汇流条受温度变化发生热胀冷缩，较长的非焊接部会释放一段长度，从而减少对太阳能电池的拉力，有效解决焊接后太阳能电池的曲翘问题，从而提高太阳能电池组件的制成合格率。
目前，现有的太阳能电池组件及其加工该组件中汇流条的工装还存在着一些不足的地方，例如；现有的太阳能电池组件及其加工该组件中汇流条的工装，只是利用外部结构阻止太阳能电池变形，但是外部结构在长时间固定后也同样会变形，无法在变形后自动复原，而且现有的弯曲处强度不够高。
实用新型内容
本实用新型的目的在于提供一种太阳能电池组件及其加工该组件中汇流条的工装，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种太阳能电池组件，包括第一太阳能电池和第二太阳能电池，所述第一太阳能电池和第二太阳能电池外侧均设置有防变形机构和应力消除机构；
所述防变形结构包括第一形状记忆金属块、第二形状记忆金属块和第一方形孔；所述第一形状记忆金属块和第二形状记忆金属块内部中间均开设有第一方形孔，所述第一太阳能电池右侧和第二太阳能电池左侧分别穿过第一形状记忆金属块和第二形状记忆金属块上的第一方形孔，且第一形状记忆金属块和第二形状记忆金属块的数量均为四个，所述第一方形孔内侧固定连接有第一太阳能电池和第二太阳能电池。
作为本实用新型的一种优选实施方式，所述应力消除机构包括第二方形孔、汇流条和半圆孔；所述第一形状记忆金属块和第二形状记忆金属块四角均开设有第二方形孔，所述第二方形孔内部贯穿有汇流条，所述汇流条内部开设有半圆孔。
作为本实用新型的一种优选实施方式，所述汇流条为金属材质。
作为本实用新型的一种优选实施方式，所述工装包括上模板、固定板、半圆压块和固定螺栓，所述上模板底部贴合有固定板，所述固定板底部前后两侧均固定连接有半圆压块。
作为本实用新型的一种优选实施方式，所述固定板底部四角均贴合有固定螺栓，所述固定螺栓顶部穿过固定板固定连接有上模板。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型通过第一太阳能电池和第二太阳能电池上的形状记忆金属块，不仅可以对太阳能电池进行固定，而且能够阻止太阳能电池的变形，并且在形状记忆金属块变形后，能够自动复原，省去了更换金属块，有利于更为实用的使用一种太阳能电池组件及其加工该组件中汇流条的工装。
2.本实用新型通过第一形状记忆金属块和第二形状记忆金属块上的汇流条和汇流条上的半圆孔，不仅可以在太阳能电池的上固定多个汇流条，而且在汇流条上开设多个半圆孔，形成半圆，比起直接弯曲的方式，形成半圆的强度更高，有利于更为实用的使用一种太阳能电池组件及其加工该组件中汇流条的工装。
3.本实用新型通过上模板上的固定板和固定板上的半圆压块，不仅可以同时压制多个半圆孔，而且固定板可以便捷的拆装在上模板上，有利于更为实用的使用一种太阳能电池组件及其加工该组件中汇流条的工装。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

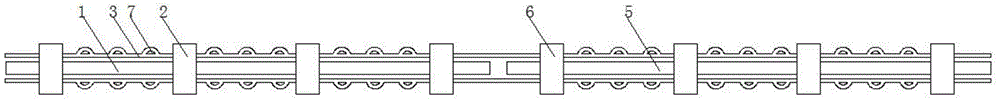

图1为本实用新型一种太阳能电池组件的主视图；
图2为本实用新型一种太阳能电池组件的形状记忆金属块视图；
图3为本实用新型一种太阳能电池组件中汇流条的工装主视图。
图中：1，第一太阳能电池2，第一形状记忆金属块3，汇流条4，第二方形孔5，第二太阳能电池6，第二形状记忆金属块7，半圆孔8，上模板9，固定板10，半圆压块11，固定螺栓12，第一方形孔。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-3，本实用新型提供一种技术方案：一种太阳能电池组件，包括第一太阳能电池1和第二太阳能电池5，所述第一太阳能电池1和第二太阳能电池5外侧均设置有防变形机构和应力消除机构；
所述防变形结构包括第一形状记忆金属块2、第二形状记忆金属块6和第一方形孔12；所述第一形状记忆金属块2和第二形状记忆金属块6内部中间均开设有第一方形孔12，所述第一太阳能电池1右侧和第二太阳能电池5左侧分别穿过第一形状记忆金属块2和第二形状记忆金属块6上的第一方形孔12，且第一形状记忆金属块2和第二形状记忆金属块6的数量均为四个，所述第一方形孔12内侧固定连接有第一太阳能电池1和第二太阳能电池5。
本实施例中请参阅图1，通过第一太阳能电池1和第二太阳能电池5上的形状记忆金属块，不仅可以对太阳能电池进行固定，而且能够阻止太阳能电池的变形，并且在形状记忆金属块变形后，能够自动复原，省去了更换金属块，有利于更为实用的使用一种太阳能电池组件及其加工该组件中汇流条的工装。
其中，所述应力消除机构包括第二方形孔4、汇流条3和半圆孔7；所述第一形状记忆金属块2和第二形状记忆金属块6四角均开设有第二方形孔4，所述第二方形孔4内部贯穿有汇流条3，所述汇流条3内部开设有半圆孔7。
本实施例中请参阅图1，通过第一形状记忆金属块2和第二形状记忆金属块6上的汇流条3和汇流条3上的半圆孔7，不仅可以在太阳能电池的上固定多个汇流条3，而且在汇流条3上开设多个半圆孔7，形成半圆，比起直接弯曲的方式，形成半圆的强度更高，有利于更为实用的使用一种太阳能电池组件及其加工该组件中汇流条的工装。
其中，所述汇流条3为金属材质。
其中，所述工装包括上模板8、固定板9、半圆压块10和固定螺栓11，所述上模板8底部贴合有固定板9，所述固定板9底部前后两侧均固定连接有半圆压块10。
本实施例中请参阅图1，通过上模板8上的固定板9和固定板9上的半圆压块10，不仅可以同时压制多个半圆孔7，而且固定板9可以便捷的拆装在上模板8上，有利于更为实用的使用一种太阳能电池组件及其加工该组件中汇流条的工装。
其中，所述固定板9底部四角均贴合有固定螺栓11，所述固定螺栓11顶部穿过固定板9固定连接有上模板8。
在一种太阳能电池组件及其加工该组件中汇流条的工装使用的时候，通过在第一太阳能电池1和第二太阳能电池5上设置形状记忆金属块，不仅可以对太阳能电池进行固定，而且能够阻止太阳能电池的变形，并且在形状记忆金属块变形后，能够自动复原，省去了更换金属块，通过在第一形状记忆金属块2和第二形状记忆金属块6上设置汇流条3和汇流条3上的半圆孔7，不仅可以在太阳能电池的上固定多个汇流条3，而且在汇流条3上开设多个半圆孔7，形成半圆，比起直接弯曲的方式，形成半圆的强度更高，通过在上模板8上设置固定板9和固定板9上的半圆压块10，不仅可以同时压制多个半圆孔7，而且固定板9可以便捷的拆装在上模板8上。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
