技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及高效均质化沉淀反应装置。
背景技术
在对污水进行净化处理时需要经过多道工序，其中通过均质化沉淀反应可以去除污水中的大量杂质，因此均质化沉淀反应装置对于污水处理至关重要。
经检索，中国专利公开号为CN209061147U的专利中，公开了一种高效均质化前体反应混合装置，包括顶部具有第一进料管和第二进料管的罐体，罐体顶部中央均质电机，均质电机的输出端连接有伸入罐体内的旋转轴，并在旋转轴上设有用于进行均质混合的螺旋搅拌叶片，所述罐体内壁上设有多个扰流环，该装置通过搅拌叶片和扰流环提高对液体的搅拌效果，但是同时因为扰流环的设置限制了搅拌叶片的有效搅拌范围，搅拌叶片与罐体内部之间存有较大的间隙，导致部分液体难以收到充分的搅拌。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的高效均质化沉淀反应装置。
为了实现上述目的，本实用新型采用了如下技术方案：
高效均质化沉淀反应装置，包括机架，所述机架的两侧内壁顶部均通过铰链连接有摆动杆，且两个摆动杆的底部外壁均焊接有同一个反应筒，所述反应筒的一侧外壁开有搅拌轴安装孔，且搅拌轴安装孔的内壁通过轴承连接有搅拌轴，所述搅拌轴的外壁焊接有搅拌杆，所述机架的一侧外壁通过螺钉固定有驱动电机，且驱动电机的输出轴通过键连接有转盘，所述转盘的一侧外壁焊接有滑竿，所述摆动杆的一侧外壁开有导向槽，且滑竿滑动连接于导向槽的内部。
优选的，所述反应筒的底部外壁开有排污槽，且排污槽的内壁焊接有连接管。
优选的，所述连接管的外壁通过螺钉固定有密封罩，且密封罩的内壁底部通过螺钉固定有过滤网。
优选的，所述反应筒的顶部外壁和密封罩的底部外壁分别开有进水孔和排水孔，且进水孔的内壁和排水孔的内壁分别插接有进水管和排水管。
优选的，所述反应筒的一侧外壁通过螺钉固定有搅拌电机，且搅拌电机的输出轴通过联轴器固定于搅拌轴的一端外壁。
优选的，所述搅拌轴的一侧外壁焊接有连接板，且连接板的外壁滑动连接有刮板，刮板的内壁和连接板的顶部外壁焊接有同一个连接弹簧。
与现有技术相比，本实用新型提供了高效均质化沉淀反应装置，具备以下有益效果：
1.该高效均质化沉淀反应装置，通过设置的搅拌杆、驱动电机、转动盘、滑竿和摆动杆，搅拌杆在反应筒内部转动带动液体流动，同时驱动电机带动转动盘转动，滑竿在转动的同时沿着导向槽滑动，推动摆动杆往复摆动，带动反应筒摇晃，可以在搅拌杆搅拌液体的同时摇晃液体，有助于提高对液体的搅拌混合效果，从而可以提高均质效率。
2.该高效均质化沉淀反应装置，通过设置的连接管，经过搅拌混合后的污水在产生沉淀时需要静置，污水流入连接管内部后，由于空间减小，可以减小污水的晃动幅度，有助于加速沉淀形成。
3.该高效均质化沉淀反应装置，通过设置的连接板、刮板和连接弹簧，随着搅拌轴转动带动连接板转动，刮板在离心力作用下和连接弹簧的推力作用下贴附于反应筒内壁，可以清除反应筒内壁的污垢。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构简单，有助于提高均质效率。
附图说明

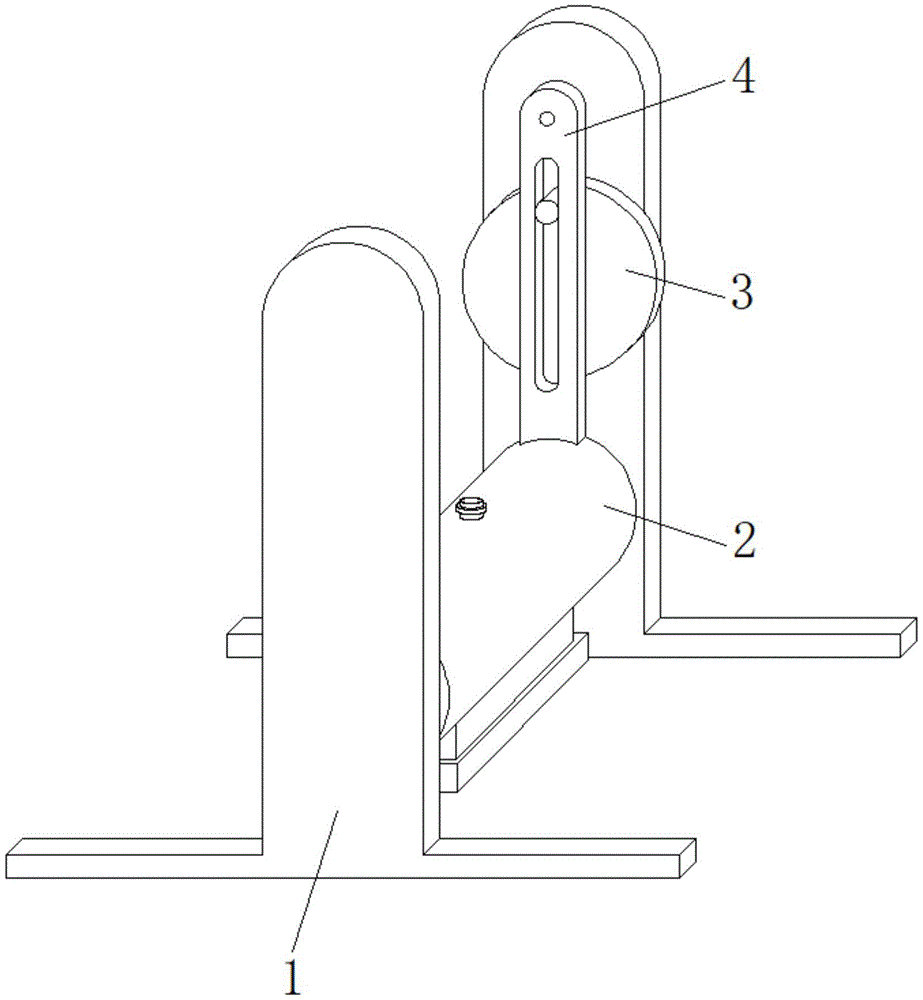

图1为本实用新型实施例1提出的高效均质化沉淀反应装置的结构示意图；
图2为本实用新型实施例1提出的高效均质化沉淀反应装置的结构示意图；
图3为本实用新型实施例2提出的高效均质化沉淀反应装置的结构示意图。
图中：1-机架、2-反应筒、3-转盘、4-摆动杆、5-驱动电机、6-滑竿、7-进水管、8-搅拌杆、9-搅拌轴、10-连接管、11-过滤网、12-排水管、13-密封罩、14-刮板、15-连接板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
实施例1
参照图1-2，高效均质化沉淀反应装置，包括机架1，机架1的两侧内壁顶部均通过铰链连接有摆动杆4，且两个摆动杆4的底部外壁均焊接有同一个反应筒2，反应筒2的一侧外壁开有搅拌轴安装孔，且搅拌轴安装孔的内壁通过轴承连接有搅拌轴9，搅拌轴9的外壁焊接有搅拌杆8，机架1的一侧外壁通过螺钉固定有驱动电机5，且驱动电机5的输出轴通过键连接有转盘3，转盘3的一侧外壁焊接有滑竿6，摆动杆4的一侧外壁开有导向槽，且滑竿6滑动连接于导向槽的内部。
本实用新型中，反应筒2的底部外壁开有排污槽，且排污槽的内壁焊接有连接管10。
本实用新型中，连接管10的外壁通过螺钉固定有密封罩13，且密封罩13的内壁底部通过螺钉固定有过滤网11。
本实用新型中，反应筒2的顶部外壁和密封罩13的底部外壁分别开有进水孔和排水孔，且进水孔的内壁和排水孔的内壁分别插接有进水管7和排水管12。
本实用新型中，反应筒2的一侧外壁通过螺钉固定有搅拌电机，且搅拌电机的输出轴通过联轴器固定于搅拌轴9的一端外壁。
工作原理：污水通过进水管7进入反应筒2内部，启动搅拌电机带动搅拌轴9转动，搅拌杆8在反应筒2内部转动带动液体流动，启动驱动电机5带动转动盘3转动，滑竿6在转动的同时沿着导向槽滑动，推动摆动杆4往复摆动，带动反应筒2摇晃，在搅拌杆8搅拌液体的同时摇晃液体，加速液体混合均质，反应后的液体在反应筒2和连接管内部静置形成沉淀，通过过滤网10拦截沉淀，水通过排水管12排出，密封罩13可以拆卸，以便于清洗和更换过滤网11。
实施例2
参照图3，高效均质化沉淀反应装置，搅拌轴9的一侧外壁焊接有连接板15，且连接板15的外壁滑动连接有刮板14，刮板14的内壁和连接板15的顶部外壁焊接有同一个连接弹簧。
工作原理：随着搅拌轴9转动带动连接板15转动，刮板14在离心力作用下和连接弹簧的推力作用下贴附于反应筒2内壁，刮除反应筒2内壁的污垢。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
