技术领域
本实用新型涉及甲醇回收技术领域，尤其涉及一种防挥发的甲醇回收机。
背景技术
甲醇是结构最为简单的饱和一元醇，由甲基和羟基组成的，具有醇所具有的化学性质，因在干馏木材中首次发现，故又称“木醇”或“木精”，是无色有酒精气味易挥发的液体，用于制造甲醛和农药等，并用作有机物的萃取剂和酒精的变性剂等，成品通常由一氧化碳与氢气反应制得。
经检索，中国专利申请号为CN201820316346.6的专利，公开了一种防挥发的甲醇回收机，包括机箱，所述机箱的内壁顶端开设有第一槽口，所述第一槽口的内壁插接有第一密封板，所述第一密封板的底端开设有第二槽口。上述专利中的一种防挥发的甲醇回收机存在一定不足：虽然回收装置的密封性较好，保存时不易挥发，但是在将回收的甲醇导入回收装置的过程中仍然会存在甲醇的挥发，因此，亟需设计一种防挥发的甲醇回收机来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种防挥发的甲醇回收机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种防挥发的甲醇回收机，包括回收箱，所述回收箱的顶部外壁开有回收口，且回收口的内壁设置有进料管，所述进料管的外壁设置有盖帽，所述回收口的内壁设置有固定筒，且固定筒的内壁粘接有环形气囊，所述回收箱的顶部外壁通过螺栓连接有气泵，且气泵的底部外壁固定连接有充气管，充气管的一端和环形气囊相连通，所述回收箱的一侧外壁开有凹孔，且凹孔的内壁设置有排气管，排气管的内部设置有单向阀。
作为本实用新型再进一步的方案：所述进料管的两侧外壁均设置有耳座，且耳座的内壁通过销轴转动连接有卡扣。
作为本实用新型再进一步的方案：所述盖帽的底部外壁开有多个安装槽，且安装槽的顶部内壁设置有第二弹簧，第二弹簧的底部外壁设置有密封垫片，密封垫片被夹于盖帽和进料管之间。
作为本实用新型再进一步的方案：所述固定筒两侧外壁靠近底部的位置均通过铰链转动连接有活动板，且活动板的一侧外壁粘接有橡胶条。
作为本实用新型再进一步的方案：所述固定筒的两侧内壁均设置有第一弹簧，且第一弹簧的一端和活动板的顶部外壁焊接。
作为本实用新型再进一步的方案：所述气泵通过导线连接有开关，且开关通过导线连接有电源。
作为本实用新型再进一步的方案：所述回收箱的一侧外壁开有观察口，且观察口的内壁通过紧固螺栓连接有观察窗。
本实用新型的有益效果为：
1.通过设置的环形气囊、气泵和充气管，在进行甲醇回收时，回收甲醇的回收管可以直接插入进料管中，并穿过固定筒上的环形气囊，此时，驱动气泵工作，便可以通过充气管向环形气囊中鼓入气体，使其膨胀，将回收管的外壁包裹，有效避免导入甲醇时，甲醇挥发产生的气体从回收管与固定筒之间的空隙飘出回收箱外，防挥发效果更佳；
2.通过设置的第一弹簧、活动板和橡胶条，用于回收甲醇的回收管在导入甲醇时，会将活动板冲开，进行甲醇导入工作，导入完成后，取出回收管的过程中，第一弹簧会将活动板拉回，位于活动板上的橡胶条相互接触，有效避免在取出回收管并盖上盖帽的时间空隙内，甲醇发生挥发并飘出回收箱的问题，进一步提高了装置的防挥发效果；
3.通过设置的密封垫片、第二弹簧和卡扣，完成甲醇装箱工作并盖上盖帽后，可以将卡扣卡在盖帽上，使得盖帽不会轻易脱落，同时，位于盖帽和进料管之间的密封垫片可以保证回收箱的密封性，由于密封垫片长期使用存在磨损问题，通过第二弹簧的设置，可以使密封垫片始终与进料管顶端紧密接触，有效延长了装置的使用寿命。
附图说明

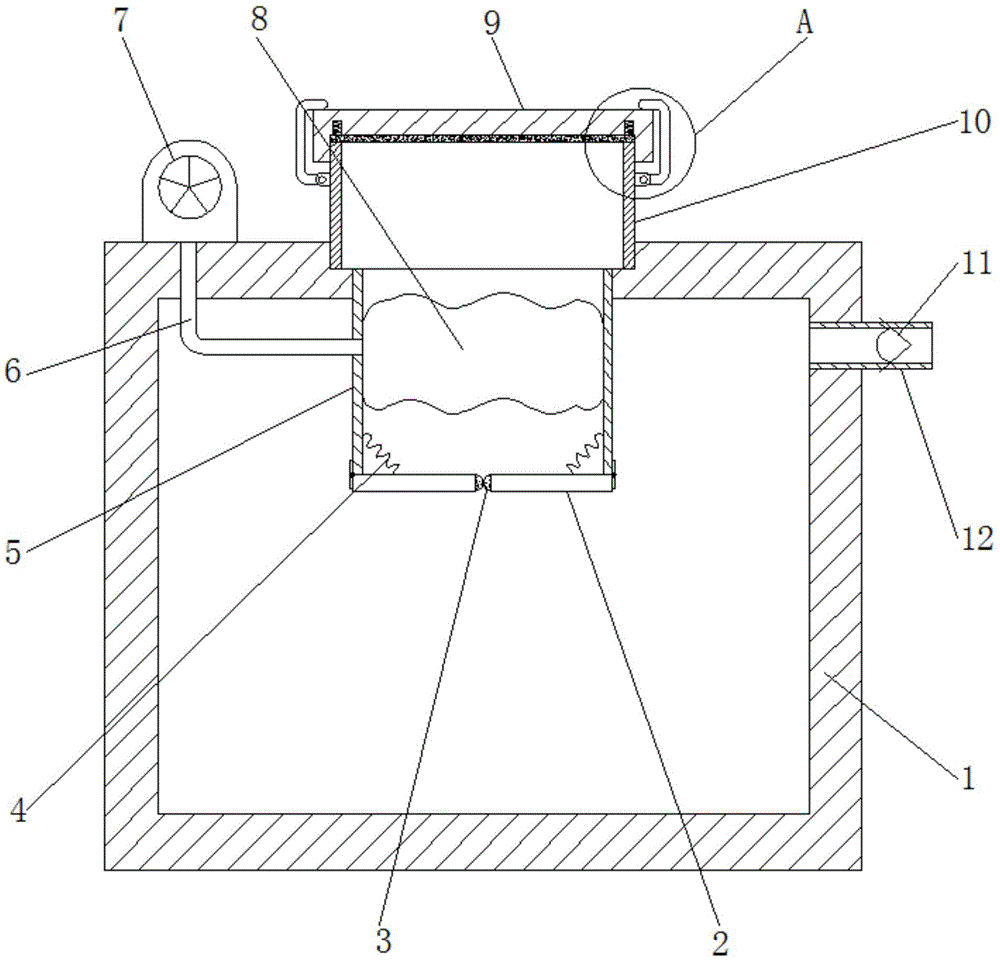

图1为实施例1提出的一种防挥发的甲醇回收机的剖视结构示意图；
图2为图1中的A处放大结构示意图；
图3为实施例2提出的一种防挥发的甲醇回收机的整体结构示意图。
图中：1回收箱、2活动板、3橡胶条、4第一弹簧、5固定筒、6充气管、7气泵、8环形气囊、9盖帽、10进料管、11单向阀、12排气管、13耳座、14第二弹簧、15密封垫片、16卡扣、17观察窗。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
实施例1
参照图1-2，一种防挥发的甲醇回收机，包括回收箱1，回收箱1的顶部外壁开有回收口，且回收口的内壁焊接有进料管10，进料管10的外壁套接有盖帽9，回收口的内壁焊接有固定筒5，且固定筒5的内壁粘接有环形气囊8，回收箱1的顶部外壁通过螺栓连接有气泵7，且气泵7的底部外壁通过螺栓连接有充气管6，充气管6的一端和环形气囊8相连通，回收箱1的一侧外壁开有凹孔，且凹孔的内壁焊接有排气管12，排气管12的内部设置有单向阀11。
其中，进料管10的两侧外壁均焊接有耳座13，且耳座13的内壁通过销轴转动连接有卡扣16，盖帽9的底部外壁开有多个安装槽，且安装槽的顶部内壁焊接有第二弹簧14，第二弹簧14的底部外壁设置有密封垫片15，密封垫片15被夹于盖帽9和进料管10之间，固定筒5两侧外壁靠近底部的位置均通过铰链转动连接有活动板2，且活动板2的一侧外壁粘接有橡胶条3，固定筒5的两侧内壁均焊接有第一弹簧4，且第一弹簧4的一端和活动板2的顶部外壁焊接，气泵7通过导线连接有开关，且开关通过导线连接有电源。
工作原理：使用时，在进行甲醇回收时，回收甲醇的回收管可以直接插入进料管10中，并穿过固定筒5上的环形气囊8，此时，驱动气泵7工作，便可以通过充气管6向环形气囊8中鼓入气体，使其膨胀，将回收管的外壁包裹，有效避免导入甲醇时，甲醇挥发产生的气体从回收管与固定筒5之间的空隙飘出回收箱1外，防挥发效果更佳，用于回收甲醇的回收管在导入甲醇时，会将活动板2冲开，进行甲醇导入工作，导入完成后，取出回收管的过程中，第一弹簧4会将活动板2拉回，位于活动板2上的橡胶条3相互接触，有效避免在取出回收管并盖上盖帽9的时间空隙内，甲醇发生挥发并飘出回收箱1的问题，进一步提高了装置的防挥发效果，完成甲醇装箱工作并盖上盖帽9后，可以将卡扣16卡在盖帽9上，使得盖帽9不会轻易脱落，同时，位于盖帽9和进料管10之间的密封垫片15可以保证回收箱1的密封性，由于密封垫片15长期使用存在磨损问题，通过第二弹簧14的设置，可以使密封垫片15始终与进料管10顶端紧密接触，有效延长了装置的使用寿命。
实施例2
参照图3，一种防挥发的甲醇回收机，本实施例相较于实施例1，还包括回收箱1的一侧外壁开有观察口，且观察口的内壁通过紧固螺栓连接有观察窗17。
工作原理：使用时，通过观察窗17可以直接对回收甲醇的液位进行观察，使用更加方便。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
