技术领域
本实用新型涉及铝合金压铸机技术领域，尤其涉及一种用于铝合金压铸机的移动式除尘罩。
背景技术
现有的铝合金压铸机由于压铸时的高温喷雾冷却时的烟尘以及水汽等因素，导致工况较差，需要配备适宜的除尘罩。
经检索，中国专利申请号为CN201821908912.9的专利，公开了一种用于铝合金压铸机的移动式除尘罩，包括支架、外罩体、内罩体、风帘一、清洁板、透明视口镜、条形框架以及转杆，所述支架外端安装内罩体，所述内罩体外端设有外罩体，所述外罩体下端安装风帘一，所述内罩体前端镶嵌透明视口镜，所述透明视口镜后端延伸至内罩体内部，所述透明视口镜前端安装转杆，所述透明视口镜后端安装清洁板，所述清洁板安装在条形框架内部，所述转杆后端穿过透明视口镜且固定在条形框架上端，该设计便于观察，使用效果好，本实用新型结构合理，便于对压铸机工况进行观察，增加了功能性。上述专利中的一种用于铝合金压铸机的移动式除尘罩存在以下不足：由于除尘罩连接于收集箱，因此，现有的除尘罩在移动时，会连同收集箱与除尘罩一起移动，这样可能会对除尘罩的除尘工作造成影响。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于铝合金压铸机的移动式除尘罩。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于铝合金压铸机的移动式除尘罩，包括收集箱，所述收集箱顶部外壁的一侧固定连接有阻尼轴承，且阻尼轴承的内壁转动连接有转动轴，所述转动轴的一侧外壁通过铰链连接有伸缩杆，且伸缩杆的一侧外壁通过铰链连接有固定夹，所述固定夹的内壁夹持有导管，且导管的底部外壁固定连接有罩壳，所述收集箱的顶部外壁开有进尘口，且进尘口的内壁边缘处通过法兰连接有波纹管，且波纹管与导管之间通过法兰连接。
作为本实用新型再进一步的方案：所述收集箱的内壁固定连接有净化机构。
作为本实用新型再进一步的方案：所述罩壳的一侧外壁固定连接有把手，且把手的外壁刻有防滑纹。
作为本实用新型再进一步的方案：所述收集箱的底部外壁开有排尘口，且排尘口的内壁设置有密封塞。
作为本实用新型再进一步的方案：所述收集箱底部外壁的四角均固定连接有移动轮，且移动轮的一侧外壁设置有刹车片。
作为本实用新型再进一步的方案：所述进尘口的内壁固定连接有过滤棉。
本实用新型的有益效果为：
1.通过设置的阻尼轴承、转动和伸缩杆，能够对除尘罩进行前后左右全方位移动，以便于对压铸机工作时产生的灰尘进行清理，防止由于除尘罩移动不便对灰尘的清理造成影响；
2.通过设置的固定夹，能够便于对除尘罩进行拆卸，以便于对除尘罩进行清洗，防止由于灰尘过多使除尘罩受到堵塞对除尘罩的除尘造成影响；
3.通过设置的过滤棉，在对灰尘进行过滤处理的同时能够减缓灰尘的流动速度，以便于对灰尘进行净化处理，防止由于灰尘的流动速度过快造成灰尘堆积从而对净化机构造成堵塞不便于对灰尘进行清理。
附图说明

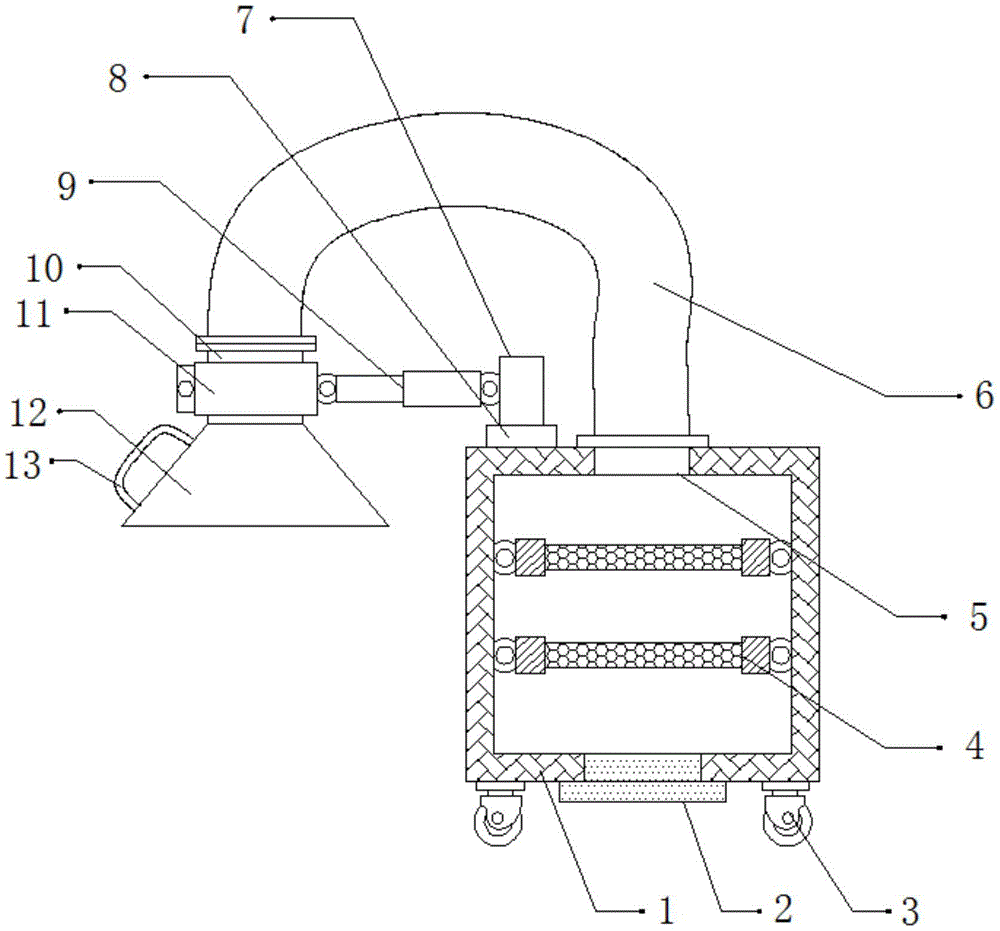

图1为实施例1提出的一种用于铝合金压铸机的移动式除尘罩的剖视结构示意图；
图2为实施例1提出的一种用于铝合金压铸机的移动式除尘罩的整体结构示意图；
图3为实施例2提出的一种用于铝合金压铸机的移动式除尘罩的剖视结构示意图。
图中：1收集箱、2密封塞、3移动轮、4净化机构、5进尘口、6波纹管、7转动轴、8阻尼轴承、9伸缩杆、10导管、11固定夹、12罩壳、13把手、14过滤棉。
具体实施方式
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
实施例1
参照图1-2，一种用于铝合金压铸机的移动式除尘罩，包括收集箱1，收集箱1顶部外壁的一侧通过螺栓连接有阻尼轴承8，且阻尼轴承8的内壁转动连接有转动轴7，转动轴7的一侧外壁通过铰链连接有伸缩杆9，且伸缩杆9的一侧外壁通过铰链连接有固定夹11，固定夹11的内壁夹持有导管10，且导管10的底部外壁通过螺栓连接有罩壳12，收集箱1的顶部外壁开有进尘口5，且进尘口5的内壁边缘处通过法兰连接有波纹管6，且波纹管6与导管10之间通过法兰连接。
其中，收集箱1的内壁通过螺栓连接有净化机构4，罩壳12的一侧外壁通过螺栓连接有把手13，且把手13的外壁刻有防滑纹，收集箱1的底部外壁开有排尘口，且排尘口的内壁设置有密封塞2，收集箱1底部外壁的四角均通过螺栓连接有移动轮3，且移动轮3的一侧外壁设置有刹车片。
工作原理：使用时，通过移动轮3将除尘罩移动到适宜的位置，通过除尘罩将压铸机工作时产生的灰尘吸收至收集箱1的内部，通过阻尼轴承8和转动轴7对罩壳12的除尘位置进行调节，通过伸缩杆9对罩壳12的前后位置进行调节，以便于对产生的灰尘进行全方位吸收，通过净化机构4对收集箱1内部的灰尘进行净化处理，并通过排尘口将净化后的灰尘排出，通过固定夹11能够便于对除尘罩进行拆卸，以便于对除尘罩进行清洗，防止由于灰尘过多使除尘罩受到堵塞对除尘罩的除尘造成影响。
实施例2
参照图3，一种用于铝合金压铸机的移动式除尘罩，本实施例相较于实施例1，进尘口5的内壁通过螺栓连接有过滤棉14，在对灰尘进行过滤处理的同时能够减缓灰尘的流动速度，以便于对灰尘进行净化处理，防止由于灰尘的流动速度过快造成灰尘堆积从而对净化机构4造成堵塞不便于对灰尘进行清理。
工作原理：使用时，通过移动轮3将除尘罩移动到适宜的位置，通过除尘罩将压铸机工作时产生的灰尘吸收至收集箱1的内部，通过阻尼轴承8和转动轴7对罩壳12的除尘位置进行调节，通过伸缩杆9对罩壳12的前后位置进行调节，以便于对产生的灰尘进行全方位吸收，通过净化机构4对收集箱1内部的灰尘进行净化处理，并通过排尘口将净化后的灰尘排出，通过过滤棉14在对灰尘进行过滤处理的同时能够减缓灰尘的流动速度，以便于对灰尘进行净化处理，防止由于灰尘的流动速度过快造成灰尘堆积从而对净化机构4造成堵塞不便于对灰尘进行清理，通过固定夹11能够便于对除尘罩进行拆卸，以便于对除尘罩进行清洗，防止由于灰尘过多使除尘罩受到堵塞对除尘罩的除尘造成影响。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
