技术领域

本实用新型涉及建筑技术领域,尤其涉及一种耐高温高隔音加气砖。


背景技术

加气砖即“蒸压加气混凝土砌块”,简称加气砖,是通过高温蒸压设备工艺生产的加气混凝土砌块。“加气砖”可以理解为一个简化的或是一个通用的名称。其涵盖的产品范围应该要大一点,即采用包括蒸压在内的其他各种工艺生产的砖品。


现有技术中,加气砖没有用来进行隔热保温和隔音的结构,一般只通过本身材料所具有的特性进行保温和隔音,因此保温和隔音的效果一般,降低了人们在居住时的舒适度,不便于人们的使用。


实用新型内容

本实用新型的目的是为了解决现有技术中加气砖没有用来进行隔热保温和隔音的结构,一般只通过本身材料所具有的的特性进行保温和隔音,因此保温和隔音的效果一般,降低了人们在居住时的舒适度,不便于人们使用的问题,而提出的一种耐高温高隔音加气砖。

为了实现上述目的,本实用新型采用了如下技术方案:

一种耐高温高隔音加气砖,包括砖体,所述砖体的内部呈空心设置,所述砖体的左侧壁固定连接有梯形凸起,所述砖体的右侧壁固定连接有与梯形凸起相匹配的槽体,所述砖体的内交错设有多个加强杆,多个所述加强杆的两端分别与砖体内壁的两侧固定连接设置,所述砖体的内壁还固定设有防水层,所述防水层的内壁固定设有保温层,所述保温层的内壁还固定设有消音层,所述砖体的顶部还设有与砖体内部相连通的通孔,所述通孔通过粘结剂密封。

优选的,所述砖体的上下和前后侧壁均开设有多个V型槽,且多个V型槽呈均匀分布设置。

优选的,所述消音层的内壁还固定设有防腐层,且防腐层由三聚乙烯构成。

优选的,所述砖体的内部还填充有膨胀珍珠岩颗粒保温材料或玻璃纤维保温材料。

优选的,所述梯形凸起与槽体之间为过度配合设置。

优选的,所述粘结剂为硅酮耐候密封胶。

与现有技术相比,本实用新型提供了一种耐高温高隔音加气砖,具备以下有益效果:

1、该耐高温高隔音加气砖,通过设有梯形凸起和槽体,梯形凸起和槽体能够卡合至一起,从而使两个砖体在砌合后的牢固性,提高砖体的使用效果,再通过设有的多个加强杆,能够保证砖体在使用过程的抗压强度,提高砖体的使用效果,再通过设有的防水层,通过防水层,能够防止外部的通过防水层进入至砖体的内部,提高砖体的使用效果,再通过设有的保温层和消音层,能够提高砖体的保温和消音效果,提高人们居住时的舒适性,提高砖体的使用效果,再通过设有的通孔,能够向砖体内填充膨胀珍珠岩颗粒保温材料或玻璃纤维保温材料,从而能够提高砖体的保温效果。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现,本实用新型能够提高加气砖的保温和隔音效果,提高了人们居住时的舒适性,便于人们的使用。


附图说明

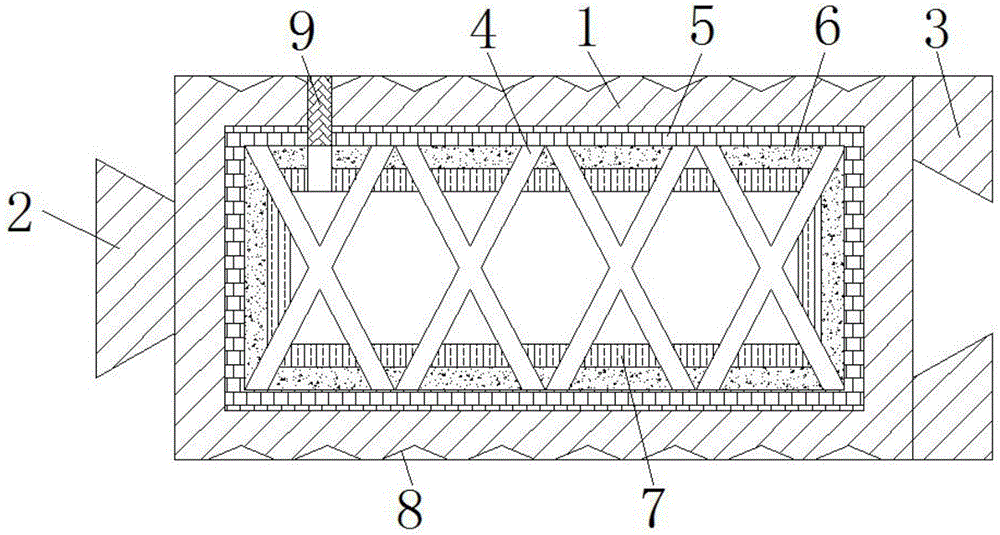

图1为本实用新型提出的一种耐高温高隔音加气砖的结构示意图;

图2为本实用新型提出的一种耐高温高隔音加气砖的俯视结构示意图。

图中:1砖体、2梯形凸起、3槽体、4加强杆、5防水层、6保温层、7消音层、8V型槽、9粘结剂。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

在本实用新型的描述中,需要理解的是,术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

参照图1-2,一种耐高温高隔音加气砖,包括砖体1,砖体1的内部呈空心设置,砖体1的左侧壁固定连接有梯形凸起2,砖体1的右侧壁固定连接有与梯形凸起2相匹配的槽体3,砖体1的内交错设有多个加强杆4,多个加强杆4的两端分别与砖体1内壁的两侧固定连接设置,砖体1的内壁还固定设有防水层5,防水层5的内壁固定设有保温层6,保温层6由聚氨酯基体和泡沫微粒混合构成,主体为聚氨酯保温板,此为现有技术中已有的材料,保温层6的内壁还固定设有消音层7,消音层7由环氧树脂、聚乙烯树脂、石墨混合构成,环氧树脂、聚乙烯树脂和石墨三种材料单独作用能够具备消音的功能,此三种单独的材料为现有技术中已有的材料,而通过将三种材料按1:1:0.1混合至一起时,能够制成消音板,并具备相应的消音功能,砖体1的顶部还设有与砖体1内部相连通的通孔,通孔通过粘结剂9密封。

砖体1的上下和前后侧壁均开设有多个V型槽8,且多个V型槽8呈均匀分布设置,通过设有的多个V型槽8,能够提高水泥混凝土与砖体1之间的结合效果。

消音层7的内壁还固定设有防腐层,且防腐层由三聚乙烯构成,能够防止砖体1内部遭受到腐蚀。

砖体1的内部还填充有膨胀珍珠岩颗粒保温材料或玻璃纤维保温材料,能够提高砖体1的保温效果。

梯形凸起2与槽体3之间为过度配合设置,能够保证梯形凸起2与槽体3之间配合的稳定性。

粘结剂9为硅酮耐候密封胶,能够保证通孔密封的效果,防止水分的渗透。

本实用新型中,使用时,通过设有梯形凸起2和槽体3,梯形凸起2和槽体3能够卡合至一起,从而使两个砖体1在砌合后的牢固性,提高砖体的使用效果,再通过设有的多个加强杆4,能够保证砖体1在使用过程的抗压强度,提高砖体的使用效果,再通过设有的防水层5,通过防水层6,能够防止外部的通过防水层5进入至砖体1的内部,提高砖体1的使用效果,再通过设有的保温层6和消音层7,能够提高砖体1的保温和消音效果,提高人们居住时的舒适性,再通过设有的通孔,能够向砖体1内填充膨胀珍珠岩颗粒保温材料或玻璃纤维保温材料,从而能够提高砖体1的保温效果。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
