技术领域
本实用新型涉及研磨技术领域,更具体地说,是一种钽铌矿球磨机。
背景技术
钽铌都属于高熔点、高沸点稀有金属,钽铌矿是指含有钽和铌地矿物的总称,共有百余种。其中可作矿石开采的,主要由钽铁矿、铌铁矿和烧绿石。
钽铌湿法冶炼生产加工中,需要用到球磨机,现有的用于钽铌冶炼生产加工的球磨机研磨效率低、振动大,难以满足人们的需求。
实用新型内容
本实用新型的目的在于提供一种钽铌矿球磨机,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:
一种钽铌矿球磨机,包括固定板、固定架、支架和研磨筒,所述固定板的下表面安装有减震机构,固定板的上表面固定连接有固定架,固定架的顶部铰接有摆动杆,摆动杆的下端固定连接有支架,支架的内部安装有研磨筒,固定架的顶部安装有摆动机构,摆动机构包括摆动电机、转盘、固定棒和连杆,固定架的顶部固定连接有摆动电机,摆动电机的轴伸端套设有转盘,转盘的表面靠近边缘处固定连接有固定棒,固定棒上套设有连杆,连杆与固定棒转动连接,连杆的端部与摆动杆的中部铰接。
更进一步地:所述研磨筒的两端分别与支架的内壁转动连接,支架的侧壁安装有用于驱动研磨筒转动的研磨电机,研磨筒的内部放置有研磨球。
更进一步地:所述减震机构包括支脚、套筒、弹簧,固定板的下表面固定连接有支脚,支脚的下端套设有套筒,支脚与套筒滑动连接,套筒的内部安装有弹簧。
更进一步地:所述研磨筒的顶部开设有投料口。
更进一步地:所述研磨筒的底部开设有排料口,排料口的内部安装有筛板,排料口上可拆卸地安装有盖板。
采用本实用新型提供的技术方案,与现有技术相比,具有如下有益效果:本实用新型实施例中,利用研磨电机带动研磨筒转动,对钽铌矿进行研磨,利用摆动机构带动研磨筒左右摇晃,使钽铌矿与研磨球接触更加充分,大大提高研磨效率,节约了研磨时间,在研磨过程中,利用弹簧可以起到一定的减震作用,降低本装置运行时产生的振动,解决了现有的钽铌矿球磨机研磨效率低、振动大的问题。
附图说明

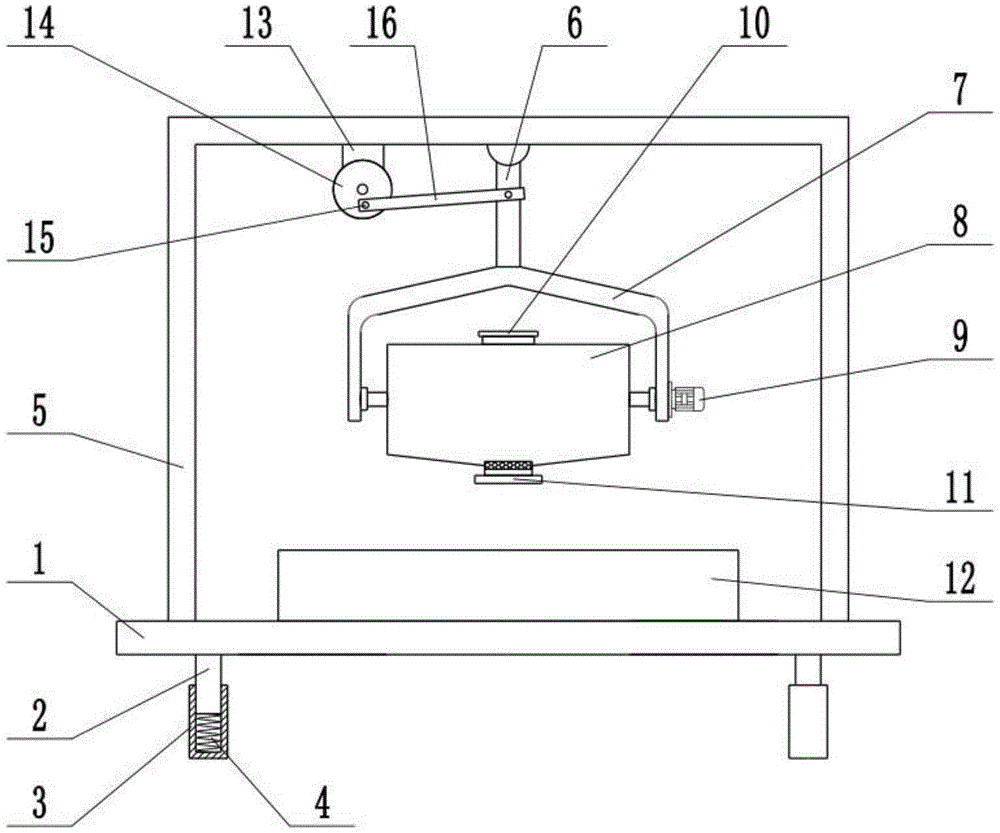

图1为钽铌矿球磨机实施例1的结构示意图;
图2为钽铌矿球磨机实施例1中摆动机构的结构示意图;
图3为钽铌矿球磨机实施例1中研磨筒的立体图。
示意图中的标号说明:1-固定板;2-支脚;3-套筒;4-弹簧;5-固定架;6-摆动杆;7-支架;8-研磨筒;9-研磨电机;10-投料口;11-排料口;12-收集盒;13-摆动电机;14-转盘;15-固定棒;16-连杆。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围,下面结合实施例对本实用新型作进一步的描述。
实施例1
请参阅图1-3,本实用新型实施例中,一种钽铌矿球磨机,包括固定板1、固定架5、支架7和研磨筒8,固定板1的下表面安装有减震机构,固定板1的上表面固定连接有固定架5,固定架5的顶部铰接有摆动杆6,摆动杆6的下端固定连接有支架7,支架7的内部安装有研磨筒8,研磨筒8的两端分别与支架7的内壁转动连接,支架7的侧壁安装有用于驱动研磨筒8转动的研磨电机9,研磨筒8的内部放置有研磨球,研磨筒8的顶部开设有投料口10,投料口10上可拆卸地安装有盖板,待研磨的钽铌矿通过投料口10投入研磨筒8内,启动研磨电机9,带动研磨筒8转动,从而利用研磨球对钽铌矿进行研磨,研磨筒8的底部开设有排料口11,排料口11的内部安装有筛板,防止研磨球从排料口11掉落,排料口11上可拆卸地安装有盖板,研磨筒8的下方设有收集盒12,收集盒12放置在固定板1上,打开盖板,研磨后的钽铌矿可以通过排料口11排出,落入收集盒12内收集起来,固定架5的顶部安装有摆动机构,摆动机构包括摆动电机13、转盘14、固定棒15和连杆16,固定架5的顶部固定连接有摆动电机13,摆动电机13的轴伸端套设有转盘14,转盘14的表面靠近边缘处固定连接有固定棒15,固定棒15上套设有连杆16,连杆16与固定棒15转动连接,连杆16的端部与摆动杆6的中部铰接,启动摆动电机13,带动转盘14转动,从而通过连杆16带动摆动杆6左右摆动,进而带动研磨筒8左右摇晃,使钽铌矿与研磨球接触更加充分,提高研磨效率。
实施例2
在实施例1的基础上,减震机构包括支脚2、套筒3、弹簧4,固定板1的下表面固定连接有支脚2,支脚2的下端套设有套筒3,支脚2与套筒3滑动连接,套筒3的内部安装有弹簧4,利用弹簧4可以起到一定的减震作用,降低本装置运行时产生的振动。
结合实施例1、实施例2,本实用新型的工作原理是:将待研磨的钽铌矿通过投料口10投入研磨筒8内,启动研磨电机9,带动研磨筒8转动,从而利用研磨球对钽铌矿进行研磨,同时启动摆动电机13,带动转盘14转动,从而通过连杆16带动摆动杆6左右摆动,进而带动研磨筒8左右摇晃,使钽铌矿与研磨球接触更加充分,提高研磨效率,在研磨过程中,利用弹簧4可以起到一定的减震作用,降低本装置运行时产生的振动,研磨作业完成后,研磨后的钽铌矿可以通过排料口11排出,落入收集盒12内收集起来。
需要特别说明的是,本申请中固定板1、固定架5、支架7和研磨筒8为现有技术的应用,减震机构、摆动杆、摆动机构为本申请的创新点,其有效解决了现有的钽铌矿球磨机研磨效率低、振动大的问题。
以上示意性的对本实用新型及其实施方式进行了描述,该描述没有限制性,附图中所示的也只是本实用新型的实施方式之一,实际的结构并不局限于此。所以,如果本领域的普通技术人员受其启示,在不脱离本实用新型创造宗旨的情况下,不经创造性的设计出与该技术方案相似的结构方式及实施例,均应属于本实用新型的保护范围。
此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
