技术领域
本实用新型涉及砂轮生产技术领域，尤其涉及一种砂轮生产用原料混合装置。
背景技术
目前，砂轮又称固结磨具，是由结合剂将普通磨料固结成一定形状(多数为圆形，中央有通孔)，并具有一定强度的固结磨具。其一般由磨料、结合剂和气孔构成，这三部分常称为固结磨具的三要素。混料是砂轮加工的第一步工序。
经检索，中国专利申请号为CN201720519111.2的专利，公开了一种提高砂轮原料搅拌速率的混料机，包括外箱体和安装在所述外箱体上的机盖，所述外箱体的下方固定有支架。上述专利中的砂轮混料机存在以下不足：其驱动机构与搅拌机构固定连接，不便于打开机盖，难以对装置内部的零部件进行维护。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种砂轮生产用原料混合装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种砂轮生产用原料混合装置，包括混料罐、上料机构、下料机构和罐盖，所述下料机构设置于混料罐的底部，且上料机构设置于混料罐一侧的中部，罐盖设置于混料罐的顶部，所述罐盖顶部的一侧固定连接有电动推杆，且电动推杆的顶部固定连接有固定环，所述固定环的内壁通过螺栓连接有电动机，且电动机的输出端焊接有传动齿轮，传动齿轮位于混料罐的内部，所述混料罐的内部设置有搅拌桨，且搅拌桨的顶部焊接有插槽，所述插槽与传动齿轮相适配。
作为本实用新型再进一步的方案：所述固定环两侧的外壁对称焊接有支撑块，且电动推杆的顶部通过螺栓与其中一个支撑块固定连接，另一个支撑块的中部滑动连接有滑动杆，滑动杆的底部焊接于罐盖的顶部。
作为本实用新型再进一步的方案：所述混料罐一侧内壁的顶部焊接有固定块，且固定块的顶部通过螺栓连接有第一连接板，搅拌桨的顶部通过轴承转动连接于第一连接板的一端。
作为本实用新型再进一步的方案：所述搅拌桨的顶部通过三角带传动连接有转盘，且转盘底部的一侧焊接有转柄。
作为本实用新型再进一步的方案：所述转盘的中部通过花键连接有转轴，且转轴的顶端通过轴承转动连接有安装板，安装板的一侧与混料罐的外壁相焊接。
作为本实用新型再进一步的方案：所述混料罐靠近转盘一侧的顶部设置有观察窗。
作为本实用新型再进一步的方案：所述第一连接板替换为第二连接板，且第二连接板的一端通过轴承与搅拌桨的顶部转动连接，第二连接板另一端的底部焊接有插块，第二连接板通过插块插接有插筒，插筒焊接于混料罐的内壁，第二连接板顶部的中间位置通过螺栓连接有把手。
本实用新型的有益效果为：
1.通过设置电动推杆、齿轮和插槽，电动推杆带动电动机向下，传动齿轮插入插槽中，使电动机的输出端与搅拌桨传动连接，然后通过电动机带动搅拌桨转动，将混料罐内的物料混合均匀，需要打开罐盖对混料罐内部进行维护时，电动推杆将电动机顶起，使其与搅拌桨分离，减轻了罐盖的重量，便于混料罐的维护过程；
2.通过设置观察窗、安装板、转柄和转盘，需要将传动齿轮插入插槽时，通过转柄转动转盘，转盘再通过三角带带动搅拌桨转动，调节插槽的槽孔与传动齿轮对齐，通过观察窗观测插槽调节的过程，便于传动齿轮插入插槽；
3.通过设置插筒、插块和把手，通过插块和插筒对搅拌桨进行固定，搅拌桨出现故障时，首先打开罐盖，再取下三角带，通过把手即可提起搅拌桨，简化了拆卸搅拌桨的步骤。
附图说明

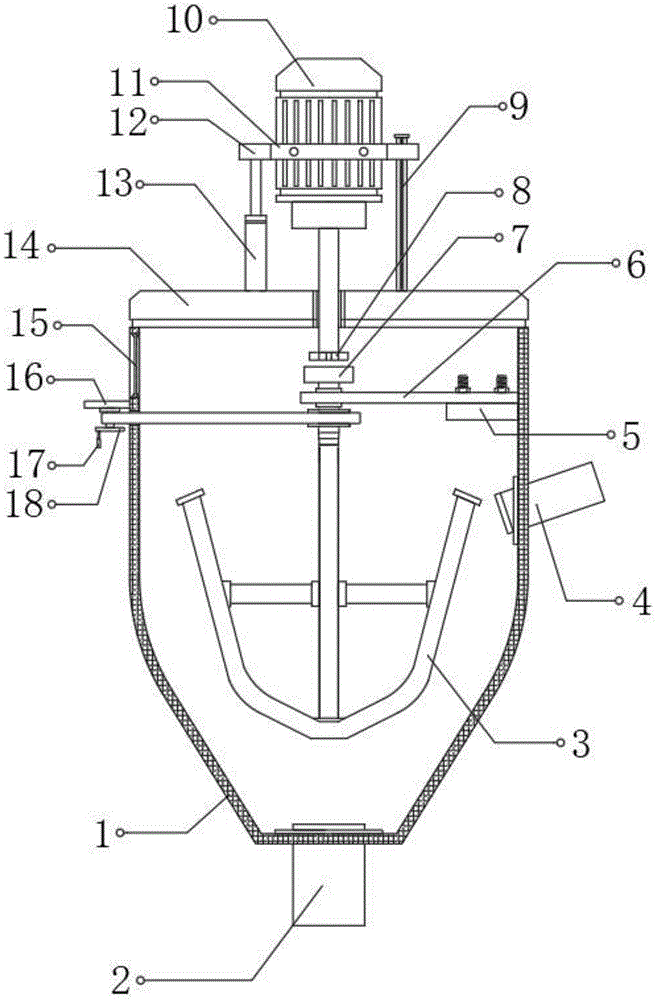

图1为实施例1提出的一种砂轮生产用原料混合装置的剖视图；
图2为实施例1提出的一种砂轮生产用原料混合装置的固定环结构示意图；
图3为实施例1提出的一种砂轮生产用原料混合装置的插槽和传动齿轮结构示意图；
图4为实施例2提出的一种砂轮生产用原料混合装置的剖视图。
图中：1混料罐、2下料机构、3搅拌桨、4上料机构、5固定块、6第一连接板、7插槽、8传动齿轮、9滑动杆、10电动机、11固定环、12支撑块、13电动推杆、14罐盖、15观察窗、16安装板、17转柄、18转盘、19插筒、20第二连接板、21把手、22插块。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
实施例1
参照图1-3，一种砂轮生产用原料混合装置，包括混料罐1、上料机构4、下料机构2和罐盖14，下料机构2设置于混料罐1的底部，且上料机构4设置于混料罐1一侧的中部，罐盖14设置于混料罐1的顶部，罐盖14顶部的一侧固定连接有电动推杆13，且电动推杆13的顶部固定连接有固定环11，固定环11的内壁通过螺栓连接有电动机10，且电动机10的输出端焊接有传动齿轮8，传动齿轮8位于混料罐1的内部，混料罐1的内部设置有搅拌桨3，且搅拌桨3的顶部焊接有插槽7，插槽7与传动齿轮8相适配，电动推杆13带动电动机10向下，传动齿轮8插入插槽7中，使电动机10的输出端与搅拌桨3传动连接，然后通过电动机10带动搅拌桨3转动，将混料罐1内的物料混合均匀，需要打开罐盖14对混料罐1内部进行维护时，电动推杆13将电动机10顶起，使其与搅拌桨3分离，减轻了罐盖14的重量，便于混料罐1的维护过程。
其中，固定环11两侧的外壁对称焊接有支撑块12，且电动推杆13的顶部通过螺栓与其中一个支撑块12固定连接，另一个支撑块12的中部滑动连接有滑动杆9，滑动杆9的底部焊接于罐盖14的顶部，电动机10升降的过程中，支撑块12均沿滑动杆9滑动，对电动机10的移动轨迹进行限定，避免出现偏移。
其中，混料罐1一侧内壁的顶部焊接有固定块5，且固定块5的顶部通过螺栓连接有第一连接板6，搅拌桨3的顶部通过轴承转动连接于第一连接板6的一端。
其中，搅拌桨3的顶部通过三角带传动连接有转盘18，且转盘18底部的一侧焊接有转柄17。
其中，转盘18的中部通过花键连接有转轴，且转轴的顶端通过轴承转动连接有安装板16，安装板16的一侧与混料罐1的外壁相焊接，需要将传动齿轮8插入插槽7时，通过转柄17转动转盘18，转盘18再通过三角带带动搅拌桨3转动，调节插槽7的槽孔与传动齿轮8对齐。
其中，混料罐1靠近转盘18一侧的顶部设置有观察窗15，通过观察窗15观测插槽7调节的过程，便于传动齿轮8插入插槽7。
工作原理：需要将传动齿轮8插入插槽7时，通过转柄17转动转盘18，转盘18再通过三角带带动搅拌桨3转动，调节插槽7的槽孔与传动齿轮8对齐，通过观察窗15观测插槽7调节的过程，便于传动齿轮8插入插槽7，电动推杆13带动电动机10向下，传动齿轮8插入插槽7中，使电动机10的输出端与搅拌桨3传动连接，然后通过电动机10带动搅拌桨3转动，将混料罐1内的物料混合均匀，需要打开罐盖14对混料罐1内部进行维护时，电动推杆13将电动机10顶起，使其与搅拌桨3分离，减轻了罐盖14的重量，便于混料罐1的维护过程，电动机10升降的过程中，支撑块12均沿滑动杆9滑动，对电动机10的移动轨迹进行限定，避免出现偏移。
实施例2
参照图4，一种砂轮生产用原料混合装置，本实施例相较于实施例1，第一连接板6替换为第二连接板20，且第二连接板20的一端通过轴承与搅拌桨3的顶部转动连接，第二连接板20另一端的底部焊接有插块22，第二连接板20通过插块22插接有插筒19，插筒19焊接于混料罐1的内壁，第二连接板20顶部的中间位置通过螺栓连接有把手21。
工作原理：通过插块22和插筒19对搅拌桨3进行固定，搅拌桨3出现故障时，首先打开罐盖14，再取下三角带，通过把手21即可提起搅拌桨3，简化了拆卸搅拌桨3的步骤。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
