技术领域
本发明涉及芯片加工设备技术领域，具体为一种基于芯片制造用的开孔装置。
背景技术
芯片又称集成电路，是在硅板上集合多种电子元器件实现某种特定功能的电路模块，它是电子设备中最重要的部分，承担着运算和存储的功能，在芯片制造过程中为了让芯片发挥其特有的功能会利用开孔装置对芯片进行开孔，由于芯片材质较软，易碎易变形，打孔时常常出现孔道不直、孔道直径不均匀和碎屑残留等问题。
针对上述提出的问题，现有公开号CN201620897257.6提供了一种手持式微流控芯片打孔器，该打孔器通过人工手持即可对芯片进行打孔，操作简单省力，其针管固定于主体部的一端，该针管具有与腔体相通的通孔能够保证打孔时孔道垂直并且针管的末端切割有倒角保证在打开过程中无碎屑残留，但是由于芯片的体积很小，在开孔前需要对芯片进行固定，该打孔器需要人工对芯片进行固定，人工固定不仅增加了工人的劳动强度，而且还影响了芯片开孔的速度，在芯片传输过程中会因为震动力而发生偏移，而该打孔器不具备防偏移装置，导致固定装置无法准确的对芯片进行固定，影响芯片开孔的准确性，由于开孔器在对芯片开孔过程中，开孔器与芯片之间的摩擦力会使芯片表面温度升高，而该开孔器不具备散热功能，在开孔过程中芯片很容易因高温损毁，增加了开孔成本，影响了开孔器的实用性。
发明内容
本发明提供了一种基于芯片制造用的开孔装置，具备自动夹紧、防偏移和散热的优点，解决了该打孔器需要人工对芯片进行固定，人工固定不仅增加了工人的劳动强度，而且还影响了芯片开孔的速度，在芯片传输过程中会因为震动力而发生偏移，而该打孔器不具备防偏移装置，导致固定装置无法准确的对芯片进行固定，影响芯片开孔的准确性，由于开孔器在对芯片开孔过程中，开孔器与芯片之间的摩擦力会使芯片表面温度升高，而该开孔器不具备散热功能，在开孔过程中芯片很容易因高温损毁，增加了开孔成本，影响了开孔器实用性的问题。
本发明提供如下技术方案：一种基于芯片制造用的开孔装置，包括机体，所述机体内腔的底部固定安装有电机，所述电机的输出轴固定连接有第一母齿轮，所述第一母齿轮的左端啮合连接有蜗杆，所述蜗杆的内部固定套接有竖杆，所述竖杆的两端分别与机体内腔的顶部和底部活动套接，所述竖杆的外表面固定套接有位于蜗杆上方的第二母齿轮，所述第二母齿轮的左端啮合连接有第二子齿轮，所述第二子齿轮的内部固定套接有连接轴，所述连接轴的外表面活动套接有隔板，所述隔板的两端分别与机体内腔的顶部和底部固定连接，所述连接轴的左端固定套接有位于隔板左侧的风机，所述第一母齿轮的右端啮合连接有第一子齿轮，所述第一子齿轮的内部固定套接有连接杆，所述连接杆的两端均与机体两侧的内壁活动套接，所述连接杆的外表面固定套接有位于第一子齿轮背面的母滑轮所述机体的内部活动套接有位于连接杆右侧的横杆，所述横杆的外表面固定套接有子滑轮，所述子滑轮与母滑轮之间传动连接有传送带，所述机体顶部的左侧固定安装有固定座，所述固定座的数量为两个，两个所述固定座的内部均活动套接有固定杆，两个所述固定杆相远离的一端均固定连接有固定把手，两个所述固定杆相靠近的一端均固定安装有固定块，所述固定杆的外表面活动套接有固定弹簧，所述固定座的顶部固定安装有连接座，所述连接座的数量为两个，两个所述连接座之间固定连接有导轨，所述导轨的外表面活动套接有开孔器，所述机体的顶部固定安装有位于固定座右侧的稳定座，所述稳定座的数量为两个，两个所述稳定座相靠近的一面均固定安装有稳定管，所述稳定管的内部活动套接有稳定杆，所述稳定杆位于稳定管外部的一端固定连接有稳定块，所述稳定杆位于稳定管内部的一端固定连接有连接块，所述稳定杆的外表面活动套接有位于稳定管内部的稳定弹簧。
优选的，所述机体的顶部开设有与挡板相适配的滑槽，所述机体的顶部开设位于滑槽左侧的散热槽，所述机体的左侧面开设有气孔，且气孔内部固定安装有滤网。
优选的，所述机体的底部固定安装有支撑块，所述支撑块的底部设有防护纹。
优选的，所述传送带的外表面固定安装有挡板，所述机体的顶部放置有工件，所述工件的左侧面与挡板的右侧面活动连接。
优选的，所述固定弹簧位于固定座和固定杆之间，所述固定弹簧的一端与固定座固定连接，所述固定弹簧的另一端与固定杆固定连接。
优选的，所述稳定弹簧的一端与连接块固定连接，所述稳定弹簧的另一端与稳定管固定连接。
优选的，所述固定块的数量为两个，两个所述固定块相靠近的一面均与工件活动连接，且两个固定块相靠近的一面均光滑。
优选的，所述机体内腔的底部放置有降温盒，且降温盒的宽度与机体左侧的内壁和隔板之间的距离相适配。
优选的，所述第二母齿轮和第二子齿轮均为锥齿轮，且第二母齿轮的齿牙与第二子齿轮的齿牙相适配。
本发明具备以下有益效果：
1、该基于芯片制造用的开孔装置，通过挡板将工件推入两个固定块之间，工件挤压固定块使固定弹簧发生形变，固定杆在固定弹簧的作用力下推动固定块对工件进行固定，实现自动固定工件，大大缩短了工件固定的时间，增加了该开孔装置的开孔速度。
2、该基于芯片制造用的开孔装置，通过稳定弹簧推动稳定块对工件的运行轨迹进行限定，能够防止工件在传输过程中发生偏移导致无法推入固定块之间，影响该开孔装置对工件的加工，提高了该开孔装置的准确性。
3、该基于芯片制造用的开孔装置，通过风机的转动带动机体与隔板之间空气流通的速度，降低该开孔装置加工时所产生的热量，避免该开孔装置在开孔过程中产生的高温使芯片损毁，降低了开孔的成本，提高了该开孔器的实用性。
附图说明

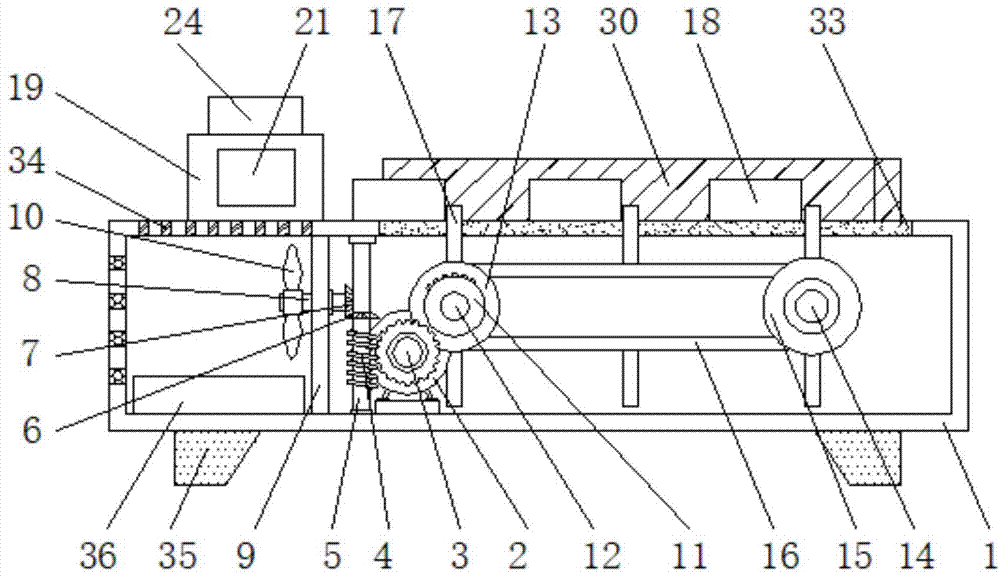

图1为本发明结构示意图；
图2为本发明俯视结构示意图；
图3为本发明A处放大结构示意图。
图中：1、机体；2、电机；3、第一母齿轮；4、蜗杆；5、竖杆；6、第二母齿轮；7、第二子齿轮；8、连接轴；9、隔板；10、风机；11、第一子齿轮；12、连接杆；13、母滑轮；14、横杆；15、子滑轮；16、传送带；17、挡板；18、工件；19、固定座；20、固定杆；21、固定把手；22、固定块；23、固定弹簧；24、连接座；25、导轨；26、开孔器；27、稳定座；28、稳定管；29、稳定杆；30、稳定块；31、连接块；32、稳定弹簧；33、滑槽；34、散热槽；35、支撑块；36、降温盒。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-3，一种基于芯片制造用的开孔装置，包括机体1，机体1的顶部光滑，不会影响工件18的输送，机体1内腔的底部放置有降温盒36，且降温盒36的宽度与机体1左侧的内壁和隔板9之间的距离相适配，降温盒36内放置有冷却液，能够使降低该开孔装置工作时候产生热量，放置高温损毁芯片，机体1的底部固定安装有支撑块35，支撑块35的底部设有防护纹，能够使机体1远离地面，防止地面潮湿对机体1造成损坏，影响机体1的使用寿命，防护纹能够增加支撑块35与地面的摩擦力增加了该开孔装置的稳定性，防止在加工过程中该开孔装置受到震动力发生偏移的情况，机体1的顶部开设有与挡板17相适配的滑槽33，机体1的顶部开设位于滑槽33左侧的散热槽34，机体1的左侧面开设有气孔，且气孔内部固定安装有滤网，气孔能够增加机体1内部的空气流通，使该开孔装置工作时产生的热量更快的散发出去，机体1内腔的底部固定安装有电机2，电机2的型号为Y280S-2，电机2的输出轴固定连接有第一母齿轮3，第一母齿轮3的左端啮合连接有蜗杆4，蜗杆4的内部固定套接有竖杆5，竖杆5的两端分别与机体1内腔的顶部和底部活动套接，竖杆5的外表面固定套接有位于蜗杆4上方的第二母齿轮6，第二母齿轮6和第二子齿轮7均为锥齿轮，且第二母齿轮6的齿牙与第二子齿轮7的齿牙相适配，能够使第二母齿轮6与第二子齿轮7之间的啮合更加紧密，防止间隙过大，工作时产生晃动，导致第二母齿轮6与第二子齿轮7之间的磨损过大，影响第二母齿轮6与第二子齿轮7的使用寿命，以及该开孔装置的开孔精度，第二母齿轮6的左端啮合连接有第二子齿轮7，第二子齿轮7的内部固定套接有连接轴8，连接轴8的外表面活动套接有隔板9，隔板9的两端分别与机体1内腔的顶部和底部固定连接，连接轴8的左端固定套接有位于隔板9左侧的风机10，通过风机10的转动带动机体1与隔板9之间空气流通的速度，降低该开孔装置加工时所产生的热量，避免该开孔装置在开孔过程中产生的高温使芯片损毁，降低了开孔的成本，提高了该开孔器的实用性，第一母齿轮3的右端啮合连接有第一子齿轮11，第一子齿轮11的内部固定套接有连接杆12，连接杆12的两端均与机体1两侧的内壁活动套接，连接杆12的外表面固定套接有位于第一子齿轮11背面的母滑轮13机体1的内部活动套接有位于连接杆12右侧的横杆14，横杆14的外表面固定套接有子滑轮15，子滑轮15与母滑轮13之间传动连接有传送带16，传送带16的外表面固定安装有挡板17，通过挡板17将工件18推入两个固定块22之间，工件18挤压固定块22使固定弹簧23发生形变，固定杆20在固定弹簧23的作用力下推动固定块22对工件18进行固定，实现自动固定工件18，大大缩短了工件18固定的时间，增加了该开孔装置的开孔速度，机体1的顶部放置有工件18，工件18的左侧面与挡板17的右侧面活动连接，机体1顶部的左侧固定安装有固定座19，固定座19的数量为两个，两个固定座19的内部均活动套接有固定杆20，两个固定杆20相远离的一端均固定连接有固定把手21，两个固定杆20相靠近的一端均固定安装有固定块22，固定块22的数量为两个，两个固定块22相靠近的一面均与工件18活动连接，且两个固定块22相靠近的一面均光滑，能够方便挡板17将工件18推入固定块22内，避免固定块22表面粗糙对工件18造成损坏，固定杆20的外表面活动套接有固定弹簧23，固定弹簧23位于固定座19和固定杆20之间，固定弹簧23的一端与固定座19固定连接，固定弹簧23的另一端与固定杆20固定连接，固定弹簧23的弹力足够支撑固定块22对工件18进行固定，防止在开孔过程中工件18的位置发生偏移，影响该开孔装置的加工质量，固定座19的顶部固定安装有连接座24，连接座24的数量为两个，两个连接座24之间固定连接有导轨25，导轨25的外表面活动套接有开孔器26，机体1的顶部固定安装有位于固定座19右侧的稳定座27，稳定座27的数量为两个，两个稳定座27相靠近的一面均固定安装有稳定管28，稳定管28的内部活动套接有稳定杆29，稳定杆29位于稳定管28外部的一端固定连接有稳定块30，稳定杆29位于稳定管28内部的一端固定连接有连接块31，稳定杆29的外表面活动套接有位于稳定管28内部的稳定弹簧32，通过稳定弹簧32推动稳定块30对工件18的运行轨迹进行限定，能够防止工件18在传输过程中发生偏移导致无法推入固定块22之间，影响该开孔装置对工件18的加工，提高了该开孔装置的准确性，稳定弹簧32的一端与连接块31固定连接，稳定弹簧32的另一端与稳定管28固定连接，稳定弹簧32的弹力较小，在工件18运行过程中，稳定块30不会对工件18的外表面造成损坏，也不影响工件18前进。
工作时，首先启动电机2，然后将工件18放置到机体1的顶部，挡板17推动工件18前进，当工件18与固定块22接触时，工件18挤压固定块22并利用固定弹簧23的作用力使固定块22对工件18夹紧，由传送带16对工件18进行开孔，在开孔过程中产生的废屑有散热槽34落入降温盒36内，定期对降温盒36进行清理即可。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
