一种水利工程施工用警示装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:安全防护
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及水利施工技术领域,具体为一种水利工程施工用警示装置。


背景技术

水利工程是用于控制可调配自然界的地表水和地下水,达到除害兴利目的而修建的工程,也称为水工程,水是人类生产和生活必不可少的宝贵资源,但其自然存在的状态并不完全符合人类的需要,只有修建水利工程,才能控制水流,防止洪涝灾害,并进行水量的调节和分配,以满足人民生活和生产对水资源的需要;水利工程需要修建坝、堤、溢洪道、水闸、进水口、筏道、鱼道等不同类型的水工建筑物。

本实用新型的申请人发现,现有的水利工程会在其施工现场放置一些警示牌,从而提醒人们此处正在施工,但是现有的警示装置都比较简单,并且在夜间的时候警示效果比较差,从而会产生一定的安全隐患。


实用新型内容

本实用新型的目的在于提供一种水利工程施工用警示装置,旨在改善现有的水利工程会在其施工现场放置一些警示牌,从而提醒人们此处正在施工,但是现有的警示装置都比较简单,并且在夜间的时候警示效果比较差,从而会产生一定的安全隐患的问题。

本实用新型是这样实现的:

一种水利工程施工用警示装置,包括防护罩,防护罩包括太阳能板、支撑柱、顶部护板、底部护板和支撑边柱,支撑边柱的顶端设置有顶部护板,顶部护板和支撑边柱固定连接,支撑边柱的底端固定连接有底部护板,顶部护板的顶端固定连接有支撑柱,支撑柱的顶端固定连接有太阳能板,底部护板的上端面固定连接有警示灯,且底部护板的下端通过卡接方式固定连接固定连接有支撑架。

进一步的,警示灯的形状设置为三棱柱结构,且警示灯的上下端面对称固定连接有限位卡件,警示灯的侧面设置有频闪灯,频闪灯和警示灯固定连接,通过将警示灯的形状设置为三棱柱结构,是为了能够让警示灯能够在不同的角度都可以被观测到,从而可以提高本实用新型的警示效果,通过在警示灯的上下端面对称固定连接有限位卡件,是为了便于将警示灯安装在底部护板的上端面,通过在警示灯的侧面设置有频闪灯,是为了增加本实用新型的警示效果。

进一步的,顶部护板的下端面开设有顶部限位槽,底部护板的下端面固定连接有连接卡件,且底部护板的上端面开设有底部限位槽,通过在顶部护板的下端面开设有顶部限位槽,以及在底部护板的上端面开设有底部限位槽,是为了对警示灯的位置进行限定,从而便于通过卡接的方式将警示灯进行固定,通过在底部护板的下端面固定连接有连接卡件,是为了便于将支撑架安装在底部护板的下端面,进而给防护罩提供一个支撑作用。

进一步的,支撑架包括支撑杆、固定腿和固定脚掌,支撑杆的底端侧面固定连接有固定腿,固定腿围绕着支撑杆的轴心等间距分布,固定腿的底端设置有固定脚掌,固定脚掌和固定腿为一体成型结构,通过设置支撑架是为了给防护罩提供一个支撑作用,通过在支撑杆的底端侧面固定连接有固定腿,是为了提高支撑架的稳固性,通过在固定腿的底端设置有固定脚掌,是为了增大支撑架与地面的接触面积,进而可以进一步的增大支撑架的稳固性。

进一步的,支撑杆的顶端设置有连接卡头,连接卡头和支撑杆固定连接,且连接卡头和连接卡件相互配合,固定脚掌上贯穿开设有定位孔,通过在支撑杆的顶端设置有连接卡头,是为了通过让连接卡头和连接卡件进行配合,从而可以让防护罩和支撑架之间进行固定连接,通过在固定脚掌上贯穿开设有定位孔,是为了便于通过膨胀钉将支撑架固定在地面上。

进一步的,警示灯的侧面设置有警示标志,且警示灯的内部设置有灯泡和蓄电池,且蓄电池和太阳能板通过导线连接,通过在警示灯的侧面设置有警示标志,是为了提高警示灯的警示效果,进而可以让人们在夜间可以观测到警示灯。

与现有技术相比,本实用新型的有益效果是:本实用新型具有结构合理、使用方便的特点,通过设置的太阳能板可以为本实用新型的夜间警示提供电力支持,进而可以减少了布线操作,并且在通过设置警示灯和频闪灯之间的相互配合,可以让本实用新型的夜间警示效果更好。

(1)、本实用新型通过将警示灯的形状设置为三棱柱结构,是为了能够让警示灯能够在不同的角度都可以被观测到,从而可以提高本实用新型的警示效果,通过在警示灯的上下端面对称固定连接有限位卡件,是为了便于将警示灯安装在底部护板的上端面,通过在警示灯的侧面设置有频闪灯,是为了增加本实用新型的警示效果。

(2)、本实用新型通过在顶部护板的下端面开设有顶部限位槽,以及在底部护板的上端面开设有底部限位槽,是为了对警示灯的位置进行限定,从而便于通过卡接的方式将警示灯进行固定,通过在底部护板的下端面固定连接有连接卡件,是为了便于将支撑架安装在底部护板的下端面,进而给防护罩提供一个支撑作用。

(3)、本实用新型通过设置支撑架是为了给防护罩提供一个支撑作用,通过在支撑杆的底端侧面固定连接有固定腿,是为了提高支撑架的稳固性,通过在固定腿的底端设置有固定脚掌,是为了增大支撑架与地面的接触面积,进而可以进一步的增大支撑架的稳固性。

(4)、本实用新型通过在支撑杆的顶端设置有连接卡头,是为了通过让连接卡头和连接卡件进行配合,从而可以让防护罩和支撑架之间进行固定连接,通过在固定脚掌上贯穿开设有定位孔,是为了便于通过膨胀钉将支撑架固定在地面上。


附图说明

为了更清楚地说明本实用新型实施方式的技术方案,下面将对实施方式中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本实用新型的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

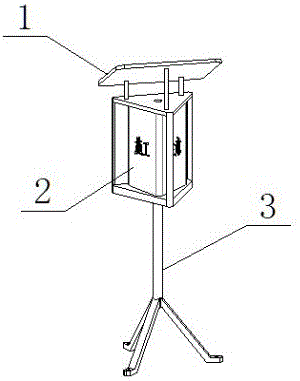

图1是本实用新型一种水利工程施工用警示装置的结构示意图一;

图2是本实用新型一种水利工程施工用警示装置的结构示意图二;

图3是本实用新型一种水利工程施工用警示装置的拆分结构示意图;

图4是本实用新型一种水利工程施工用警示装置的防护罩的结构示意图一;

图5是本实用新型一种水利工程施工用警示装置的防护罩的结构示意图二;

图6是本实用新型一种水利工程施工用警示装置的警示灯的结构示意图一;

图7是本实用新型一种水利工程施工用警示装置的警示灯的结构示意图二;

图8是本实用新型一种水利工程施工用警示装置的支撑架的结构示意图。

图中:1、防护罩;11、太阳能板;12、支撑柱;13、顶部护板;131、顶部限位槽;14、底部护板;141、连接卡件;142、底部限位槽;15、支撑边柱;2、警示灯;21、限位卡件;22、频闪灯;3、支撑架;31、支撑杆;311、连接卡头;32、固定腿;33、固定脚掌;331、定位孔。


具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚,下面将结合本实用新型实施方式中的附图,对本实用新型实施方式中的技术方案进行清楚、完整地描述,显然,所描述的实施方式是本实用新型一部分实施方式,而不是全部的实施方式。基于本实用新型中的实施方式,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式,都属于本实用新型保护的范围。因此,以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围,而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施方式,都属于本实用新型保护的范围。

请参阅图1、图2、图3、图4、图5、图6、图7和图8,一种水利工程施工用警示装置,包括防护罩1,防护罩1包括太阳能板11、支撑柱12、顶部护板13、底部护板14和支撑边柱15,支撑边柱15的顶端设置有顶部护板13,顶部护板13的下端面开设有顶部限位槽131,底部护板14的下端面固定连接有连接卡件141,且底部护板14的上端面开设有底部限位槽142,通过在顶部护板13的下端面开设有顶部限位槽131,以及在底部护板14的上端面开设有底部限位槽142,是为了对警示灯2的位置进行限定,从而便于通过卡接的方式将警示灯2进行固定,通过在底部护板14的下端面固定连接有连接卡件141,是为了便于将支撑架3安装在底部护板14的下端面,进而给防护罩1提供一个支撑作用;

顶部护板13和支撑边柱15固定连接,支撑边柱15的底端固定连接有底部护板14,顶部护板13的顶端固定连接有支撑柱12,支撑柱12的顶端固定连接有太阳能板11,底部护板14的上端面固定连接有警示灯2,警示灯2的侧面设置有警示标志,且警示灯2的内部设置有灯泡和蓄电池,且蓄电池和太阳能板11通过导线连接,通过在警示灯2的侧面设置有警示标志,是为了提高警示灯2的警示效果,进而可以让人们在夜间可以观测到警示灯2;警示灯2的形状设置为三棱柱结构,且警示灯2的上下端面对称固定连接有限位卡件21,警示灯2的侧面设置有频闪灯22,频闪灯22和警示灯2固定连接,通过将警示灯2的形状设置为三棱柱结构,是为了能够让警示灯2能够在不同的角度都可以被观测到,从而可以提高本实用新型的警示效果,通过在警示灯2的上下端面对称固定连接有限位卡件21,是为了便于将警示灯2安装在底部护板14的上端面,通过在警示灯2的侧面设置有频闪灯22,是为了增加本实用新型的警示效果;

且底部护板14的下端通过卡接方式固定连接固定连接有支撑架3;支撑架3包括支撑杆31、固定腿32和固定脚掌33,支撑杆31的顶端设置有连接卡头311,连接卡头311和支撑杆31固定连接,且连接卡头311和连接卡件141相互配合,固定脚掌33上贯穿开设有定位孔331,通过在支撑杆31的顶端设置有连接卡头311,是为了通过让连接卡头311和连接卡件141进行配合,从而可以让防护罩1和支撑架3之间进行固定连接,通过在固定脚掌33上贯穿开设有定位孔331,是为了便于通过膨胀钉将支撑架3固定在地面上;支撑杆31的底端侧面固定连接有固定腿32,固定腿32围绕着支撑杆31的轴心等间距分布,固定腿32的底端设置有固定脚掌33,固定脚掌33和固定腿32为一体成型结构,通过设置支撑架3是为了给防护罩1提供一个支撑作用,通过在支撑杆31的底端侧面固定连接有固定腿32,是为了提高支撑架3的稳固性,通过在固定腿32的底端设置有固定脚掌33,是为了增大支撑架3与地面的接触面积,进而可以进一步的增大支撑架3的稳固性。

本实用新型的使用方法:首先需要将支撑架3固定在施工的路旁,从而警示人们注意前方正在施工,在对支撑架3进行固定的时候,首先需要用膨胀钉将固定脚掌33固定在地面上,然后将防护罩1安装在支撑架3的顶端,并且调整太阳能板11的角度,从而获取更多的光照,然后将警示灯2安装在防护罩1的内部即可。

以上所述仅为本实用新型的优选实施方式而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
