技术领域
本实用新型涉及冲压设备技术领域，具体是一种冲压设备用防护装置。
背景技术
冲压设备就是所谓的压力机。学名：冲压机、油压机、液压机。是压制容器的大型特种设备。常见的用于封头制造。用于压制钢板、成型的就是封头。冲压设备上应有铭牌、各种操作指示、安全与警告性指示。电源接线应规范，设备的电缆不应有损伤，预防老化。冲压设备上的配电箱门锁应带钥匙，开门自动切断电源。单次、连续、脚踏冲压等操作的转换应采用带钥匙锁定的转换开关。冲压设备单次行程操作时，不得出现连续冲压行程。对选用连续行程操作时，应在操作过程中设有预控动作环节。冲压设备上必须有紧急停止按钮，并应能自锁。脚踏操作与手操作间应具有连锁控制。
现有的冲压设备在冲压时，冲压废屑容易飞溅出，容易对操作人员造成误伤，从而降低了冲压操作的安全性，而且防护罩不能进行收缩隐藏，降低使用的灵活性。
实用新型内容
本实用新型的目的在于提供一种冲压设备用防护装置，以解决现有的冲压设备在冲压时，冲压废屑容易飞溅出，容易对操作人员造成误伤，从而降低了冲压操作的安全性，而且防护罩不能进行收缩隐藏，降低使用的灵活性问题。
为实现上述目的，本实用新型提供如下技术方案：一种冲压设备用防护装置，包括机架，所述机架上侧安装有冲压台，所述冲压台上侧中部安装有冲压座，所述冲压台上侧安装有支架，所述支架上侧中部安装有液压缸，所述液压缸下侧传动连接有冲压杆，所述冲压杆下侧安装有冲压头，所述冲压座外侧罩设有防护罩，所述防护罩贯穿冲压台上的环形孔设置，所述防护罩下侧中部通过连接座和螺栓安装有气缸。
优选的，所述机架之间安装有支撑板，且气缸固定安装在支撑板上。
优选的，所述防护罩两侧开设有条形开口，且条形开口关于防护罩对称设置。
优选的，所述冲压杆外侧套设有上部防护盖，所述上部防护盖下侧安装有环形凸块。
优选的，所述上部防护盖中部开设有通孔，且上部防护盖上侧安装有弹簧，弹簧套设在冲压杆外侧。
优选的，所述防护罩外侧安装有透明视窗，且透明视窗采用钢化玻璃。
优选的，所述机架一侧安装有PLC控制柜，且液压缸和气缸的控制端均与PLC控制柜电性连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设有的防护罩能够对冲压座外侧进行罩设防护，而且防护罩下侧中部安装有气缸，能够驱动防护罩升降调节，使得防护罩不用时能够收缩在冲压台下侧，提高了使用的灵活性。
2、本实用新型通过冲压杆外侧套设有上部防护盖，上部防护盖下侧安装有环形凸块，用于盖设在防护罩上方，对冲压座上部进行盖设防护，进一步提高防护的安全性，而且上部防护盖中部开设有通孔，且上部防护盖上侧安装有弹簧，弹簧套设在冲压杆外侧，使得上部防护盖能够随冲压杆向下冲压时，下压盖设在防护罩上侧。
3、本实用新型通过防护罩外侧安装有透明视窗，且透明视窗采用钢化玻璃，便于透过防护罩观察冲压座上的冲压情况。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

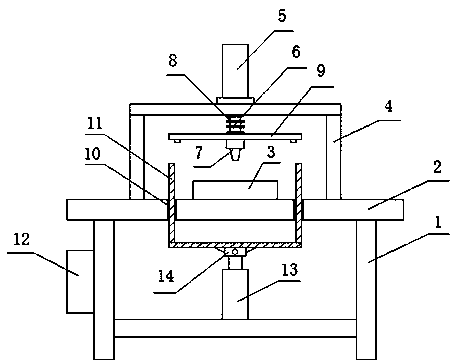

图1为本实用新型的整体结构示意图；
图2为本实用新型的冲压台结构俯视图；
图3为本实用新型的防护罩11结构俯视图；
图4为本实用新型的防护罩结构示意图；
图5为本实用新型的上部防护盖结构示意图。
图中：1、机架；2、冲压台；3、冲压座；4、支架；5、液压缸；6、冲压杆；7、冲压头；8、弹簧；9、上部防护盖；10、环形孔；11、防护罩；12、PLC控制柜；13、气缸；14、连接座；15、透明视窗；16、条形开口；17、环形凸块；18、通孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，图2，图3，图4，图5，本实用新型实施例中，一种冲压设备用防护装置，包括机架1，机架1上侧安装有冲压台2，用于安装支撑冲压座3，冲压台2上侧中部安装有冲压座3，且冲压座3采用圆形台，用于放置待冲压的工件进行冲压处理，冲压台2上侧安装有支架4，用于支撑安装液压缸5，支架4上侧中部安装有液压缸5，液压缸5一端通过输油管和油泵连接有储油箱，用于提供冲压动力，液压缸5下侧传动连接有冲压杆6，冲压杆6下侧安装有冲压头7，用于对工件进行冲压处理，冲压座3外侧罩设有防护罩11，能够对冲压座3外侧进行罩设防护，防止冲压废屑飞溅处，防护罩11贯穿冲压台2上的环形孔10设置，便于防护罩11能够贯穿环形孔10进行升降调节，防护罩11下侧中部通过连接座14和螺栓安装有气缸13，气缸13能够驱动防护罩11升降调节，从而使得防护罩11不用时能够收缩在冲压台2下侧。
优选的，机架1之间安装有支撑板，且气缸13固定安装在支撑板上，便于对气缸13下侧进行支撑固定。
优选的，防护罩11两侧开设有条形开口16，且条形开口16关于防护罩11对称设置，从而使得防护罩11不用时能够上下升降收缩在冲压台2下侧。
优选的，冲压杆6外侧套设有上部防护盖9，上部防护盖9下侧安装有环形凸块17，便于上部防护盖9下侧卡设在防护罩11上侧。
优选的，上部防护盖9中部开设有通孔18，上部防护盖9通过通孔18套设在冲压杆6上，且上部防护盖18上侧安装有弹簧8，弹簧8套设在冲压杆6外侧，使得上部防护盖9能够随冲压杆6向下冲压时，下压盖设在防护罩11上侧。
优选的，防护罩11外侧安装有透明视窗15，且透明视窗15采用钢化玻璃，便于透过防护罩11观察冲压座3上的冲压情况。
优选的，机架1一侧安装有PLC控制柜12，且液压缸5和气缸13的控制端均与PLC控制柜12电性连接，便于对液压缸5和气缸13进行操控处理。
本实用新型的工作原理及使用流程：将工件放置在冲压座3上，通过液压缸5驱动冲压头7下压进行冲压处理，通过设有的防护罩11能够对冲压座3外侧进行罩设防护，防止冲压废屑飞溅处，而且防护罩11下侧中部安装有气缸13，气缸13能够驱动防护罩11升降调节，从而使得防护罩11不用时能够收缩在冲压台2下侧，而且通过冲压杆6外侧套设有上部防护盖9，用于盖设在防护罩11上方，对冲压座3上部进行盖设防护，进一步提高防护的安全性。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
