技术领域
本实用新型涉及过滤装置技术领域，具体为一种化工废渣过滤处理装置。
背景技术
化工废液中往往存在大量的化工废渣，而化工厂往往对化工废液进行简单的处理便于装通运走或者是直接排放掉，这种对化工废液和废渣的处理方式容易造成对环境的严重影响，随着国家对环境越来越注重，国家开始强制要求化工对化工废液和化工废渣进行处理，而对化工废液和废渣处理的前提是要将化工废渣从化工废液中过滤出来，从而方便对化工废液和化工废渣分开处理，但是现有的化工废渣过滤设备存在以下问题：现有的化工废渣过滤装置虽然能够将化工废渣过滤出来，但是难以将过滤出来的废渣进行装车，从而导致对废渣的搬运和移动效率降低，影响对废渣进行处理的效率。
实用新型内容
本实用新型的目的在于提供一种化工废渣过滤处理装置，旨在改善现有的化工废渣过滤装置虽然能够将化工废渣过滤出来，但是难以将过滤出来的废渣进行装车，从而导致对废渣的搬运和移动效率降低，影响对废渣进行处理的效率的问题。
本实用新型是这样实现的：
一种化工废渣过滤处理装置，包括过滤箱、过滤篮和废渣盒,过滤箱顶端中部设有进水口，且过滤箱两侧底端设有出水口，过滤箱正面靠近顶端的位置设有第一插口，过滤箱沿第一插口正下方设有两个第二插口，第一插口内部设有过滤篮，过滤篮底端均有的设有若干个条形孔，第二插口内部设有废渣盒，废渣盒底端设有过滤板，且上方的废渣盒的过滤板表面通孔的密度要小于下方废渣盒的过滤板表面通孔的密度。
进一步的，进水口顶端设有第一连接法兰，出水口处设有第二连接法兰，过滤箱底面边角处均设有支脚；第一连接法兰便于进水口和化工废液排放管连接在一起，从而方便对化工废液导入过滤箱，第二连接法兰和其他管道连接，便于将过滤后的化工废液排放至其他地方进行处理，支脚便于对整个过滤箱进行支撑，从而方便整个过滤箱的稳定，便于过滤箱的使用。
进一步的，第一插口上下两端对称设有第一限位台，第一插口两侧沿过滤箱内壁上设有滑道；第一插口便于安装过滤篮，从而方便过滤篮的安装和拆卸，便于过滤篮的使用，限位头便于对过滤篮进行限位，便于过滤篮能够稳定的卡合在过滤箱上，滑道便于配合过滤篮，从而方便过滤篮稳定安装在过滤箱上，同时也方便过滤篮的安装和拆卸。
进一步的，第二插口的宽度大于过滤箱内部的宽度，且第二插口上下两端对称设有第二限位台；第二插口便于安装废渣盒，从而方便废渣盒便于对化工废液进行过滤和处理，从而便于收集化工废渣，第二插口的宽度大于过滤箱内部的宽度是便于废渣盒的边框内购卡合在过滤芯箱内壁上，使得废渣盒内壁和过滤箱内壁在同一平面上。
进一步的，过滤篮正面设有前挡板，前挡板与第一插口和第一限位台相匹配，且前挡板中部设有拉手，过滤篮两侧对齐滑道的位置设有滑轨；前档板便于过滤篮卡合在过滤箱上，方便过滤篮安装在过滤箱上，拉手方便过滤篮的拉出和推入，从而方便过滤篮的使用，滑轨便于配合滑道，从而方便过滤篮稳定的安装在过滤箱上。
进一步的，废渣盒正面设有限位板，限位板与第二插口和第二限位台相匹配，限位板正面中部设有拉手，废渣盒边缘设有边框；这种结构方便废渣盒卡合在过滤箱上，从而方便废渣盒的使用，便于废渣盒的拉出和推入，方便对化工废渣进行处理，边框便于卡合在过滤箱内壁中，便于废渣盒的稳定。
使用时先将过滤装置移动至化工废液排放口出，然后通过管道将化工废液排放口和进水口连接，之后将利用其它管道和出水口连接，从而将过滤完毕的化工废液排放至需要进一步处理的位置，在化工废液进入过滤箱内部后将化工废液经过过滤篮后大块异物会被过滤出来，之后的化工废液依次经过两个废渣盒，经过废渣盒时废渣便会被过滤出来并留在废渣盒内部，在过滤完成后将过滤栏和废渣盒拉出并将过滤篮和废渣盒内部的异物和废渣进行处理即可。
与现有技术相比，本实用新型的有益效果是：本实用新型通过对过滤装置的结构进行改良和优化，使得过滤装置能够有效的对化工废液中的化工废渣进行分层过滤，能够将不同颗粒大小的化工废渣过滤出来，且这种过滤装置方便对过滤出的化工废渣进行装车，从而便于对化工废渣进行快速的移动和搬运，能够有效的提高对化工废渣处理的效率，便于对化工废渣的进行有效快速的过滤处理。
附图说明
为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

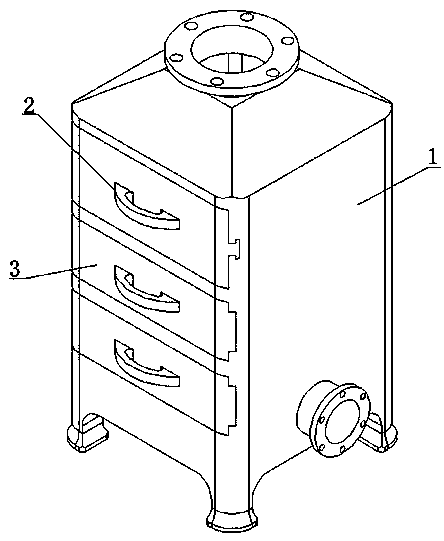

图1是本实用新型过滤装置在前部俯视角下的结构示意图；
图2是本实用新型过滤装置在后部俯视角下的结构示意图；
图3是本实用新型过滤箱在前部俯视角下的结构示意图；
图4是本实用新型过滤篮在前部俯视角下的结构示意图；
图5是本实用新型废渣盒在前部俯视角下的结构示意图；
图中：1-过滤箱；11-进水口；111-第一连接法兰；12-出水口；121-第二连接法兰；13-支脚；14-第一插口；141-滑道；142-第一限位台；15-第二插口；151-第二限位台；2-过滤篮；21-前挡板；211-拉手；22-条形孔；23-滑轨；3-废渣盒；31-限位板；32-边框；33-过滤板。
具体实施方式
为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。
实施例：参照图1和图2所示：一种化工废渣过滤处理装置，包括过滤箱1、过滤篮2和废渣盒3；过滤箱1内部靠近顶端的位置设有过滤篮2，过滤篮2正下方由上到下设有两个废渣盒3；过滤箱1便于与化工废液排放管连接在一起，从而方便化工废液进入过滤箱1，便于对化工废液进行过滤，过滤篮2便于对化工废液中大颗粒的非废渣的异物进行过滤，方便将化工废液中的异物过滤处来，避免异物影响对化工废液的处理，废渣盒3便于对化工废液中的化工废渣进行过滤，方便对化工废渣进行装车和移动，便于化工废渣的处理；这种结构使得过滤装置能够有效的对化工废液中的化工废渣进行分层过滤，能够将不同颗粒大小的化工废渣过滤出来，且这种过滤装置方便对过滤出的化工废渣进行装车，从而便于对化工废渣进行快速的移动和搬运，能够有效的提高对化工废渣处理的效率，便于对化工废渣的进行有效快速的过滤处理。
参照图3所示：过滤箱1顶端中部设有进水口11，过滤箱1两侧底端设有出水口12；进水口11便于和化工废液排放管连接在一起，从而方便将化工废液排放至过滤箱1中，出水口12便于将经过过滤的化工废液排出过滤箱1，方便对化工废液做进一步的处理；进水口11顶端设有第一连接法兰111，且出水口12处设有第二连接法兰121，过滤箱1底面边角处均设有支脚13；第一连接法兰111便于进水口11和化工废液排放管连接在一起，从而方便对化工废液导入过滤箱1，第二连接法兰121和其他管道连接，便于将过滤后的化工废液排放至其他地方进行处理，支脚13便于对整个过滤箱1进行支撑，从而方便整个过滤箱1的稳定，便于过滤箱1的使用；过滤箱1正面靠近顶端的位置设有第一插口14，第一插口14上下两端对称设有第一限位台142，第一插口14两侧沿过滤箱1内壁上设有滑道141；第一插口14便于安装过滤篮2，从而方便过滤篮2的安装和拆卸，便于过滤篮2的使用，限位头便于对过滤篮2进行限位，便于过滤篮2能够稳定的卡合在过滤箱1上，滑道141便于配合过滤篮2，从而方便过滤篮2稳定安装在过滤箱1上，同时也方便过滤篮2的安装和拆卸；过滤箱1沿第一插口14正下方设有两个第二插口15，且第二插口15的宽度大于过滤箱1内部的宽度，第二插口15上下两端对称设有第二限位台151；第二插口15便于安装废渣盒3，从而方便废渣盒3便于对化工废液进行过滤和处理，从而便于收集化工废渣，第二插口15的宽度大于过滤箱1内部的宽度是便于废渣盒3的边框32内购卡合在过滤芯箱内壁上，使得废渣盒3内壁和过滤箱1内壁在同一平面上。
参照图4所示：过滤篮2正面设有前挡板21，且前挡板21与第一插口14和第一限位台142相匹配，前挡板21中部设有拉手211；前挡板21便于过滤篮2卡合在过滤箱1上，方便过滤篮2安装在过滤箱1上，拉手211方便过滤篮2的拉出和推入，从而方便过滤篮2的使用；过滤篮2底端均有的设有若干个条形孔22，且过滤篮2两侧对齐滑道141的位置设有滑轨23；条形孔22方便化工废液从过滤篮2穿过，同时条形通孔也便于将大颗粒异物进行过滤，方便将大颗粒异物过滤出来，便于净化化工废液，滑轨23便于配合滑道141，从而方便过滤篮2稳定的安装在过滤箱1上。
参照图5所示：废渣盒3正面设有限位板31，限位板31与第二插口15和第二限位台151相匹配，限位板31正面中部设有拉手211；这种结构方便废渣盒3卡合在过滤箱1上，从而方便废渣盒3的使用，便于废渣盒3的拉出和推入，方便对化工废渣进行处理；废渣盒3边缘设有边框32，且废渣盒3底端设有过滤板33，且上方的废渣盒3的过滤板33表面通孔的密度要小于下方废渣盒3的过滤板33表面通孔的密度；边框32便于卡合在过滤箱1内壁中，便于废渣盒3的稳定，过滤板33便于对化工废液进行过滤，方便将化工废液中的废渣过滤出来。
工作原理：使用时先将过滤装置移动至化工废液排放口出，然后通过管道将化工废液排放口和进水口11连接，之后将利用其它管道和出水口12连接，从而将过滤完毕的化工废液排放至需要进一步处理的位置，在化工废液进入过滤箱1内部后将化工废液经过过滤篮2后大块异物会被过滤出来，之后的化工废液依次经过两个废渣盒3，经过废渣盒3时废渣便会被过滤出来并留在废渣盒3内部，在过滤完成后将过滤栏和废渣盒3拉出并将过滤篮2和废渣盒3内部的异物和废渣进行处理即可。
以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
