技术领域
本实用新型涉及管材下料机技术领域，尤其涉及一种管材下料机定位固定机构。
背景技术
市面上的固定机构，其未设有支撑板，连接架，底座，连接柱和固定板，因此结构不适用于该管材下料机，其未设有支撑板上未设有固定孔和连接孔，因此安装连接不方便，其支撑板的右侧未设有连接柱和固定板，因此运行时稳定性不强，其支撑板下方未设有两个连接架，因此结构强度不高。
因此，我们急需设计一种管材下料机定位固定机构解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种管材下料机定位固定机构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种管材下料机定位固定机构，包括支撑板，连接架，底座，连接柱和固定板，所述的支撑板设为长方体形结构，其四个角上各设有一个大小结构完全相同的固定孔，所述的支撑板中间设有两个大小相同的连接孔，所述的连接架设有两个，分别为第一连接架和第二连接架，所述的第一连接架和第二连接架设于所述的支撑板的下方，所述的底座设为长方体形结构并设于所述的第一连接架和第二连接架的下方，所述的支撑板右侧设有所述的连接柱，所述的连接柱右侧设有所述的固定板，所述的固定板设为长方体形结构，其上方设有两个固定孔，分别为第一固定孔和第二固定孔。
本实用新型有益效果：该管材下料机定位固定机构，其设有支撑板，连接架，底座，连接柱和固定板，因此结构适用于该管材下料机，其未设有支撑板上设有固定孔和连接孔，因此安装连接方便，其支撑板的右侧设有连接柱和固定板，因此运行时稳定性强，其支撑板下方设有两个连接架，因此结构强度高。
附图说明

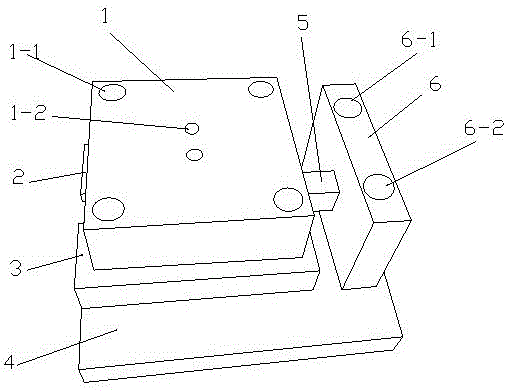

图1为本实用新型提出的一种管材下料机定位固定机构的结构示意图。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1，一种管材下料机定位固定机构，包括支撑板1，连接架（2和3），底座4，连接柱5和固定板6，所述的支撑板1设为长方体形结构，其四个角上各设有一个大小结构完全相同的固定孔1-1，所述的支撑板1中间设有两个大小相同的连接孔1-2，所述的连接架（2和3）设有两个，分别为第一连接架2和第二连接架3，所述的第一连接架2和第二连接架3设于所述的支撑板1的下方，所述的底座4设为长方体形结构并设于所述的第一连接架2和第二连接架3的下方，所述的支撑板1右侧设有所述的连接柱5，所述的连接柱5右侧设有所述的固定板6，所述的固定板6设为长方体形结构，其上方设有两个固定孔，分别为第一固定孔6-1和第二固定孔6-2。
以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
