技术领域
本实用新型涉及货物转移技术领域，具体为一种生产车间用转移装置。
背景技术
生产车间是企业内部组织生产的基本单位，也是企业生产行政管理的一级组织。由若干工段或生产班组构成。它按企业内部产品生产各个阶段或产品各组成部分的专业性质和各辅助生产活动的专业性质而设置，拥有完成生产任务所必需的厂房或场地、机器设备、工具和一定的生产人员、技术人员和管理人员。
现有技术中，生产车间转移货物时，需要租赁拖车进行转移，或者购置拖车，成本非常高，又或者通过人力进行转移。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种生产车间用转移装置，解决了现有技术中，生产车间转移货物时，需要租赁拖车进行转移，或者购置拖车，成本非常高，又或者通过人力进行转移的问题。
（二）技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种生产车间用转移装置，包括有U型底座，所述U型底座的底部均对称固定连接有四个万向轮，所述U型底座的基面均竖直向上固定连接有四个立柱，四个所述立柱远离U型底座的一端均固定连接有承板，所述承板的基面固定设置有电机，所述电机的一端竖直向下设置有转轴，且穿过承板，所述转轴位于承板下方的一端固定连接有丝杆，所述丝杆的外壁螺纹连接有升降板，所述升降板的底部均对称固定连接有四个挂环，四个所述挂环的内壁均挂接有四个链条，四个所述链条远离四个所述挂环的一端均挂接有四个挂件，四个所述挂件均远离四个所述链条的一端活动连接有四个连接件，四个所述连接件的底部均对称螺纹连接有二个横板。
优选的，所述升降板的基面均竖直向上对称固定连接有导向杆，且穿过承板。
优选的，所述丝杆远离转轴的一端固定连接有挡板。
优选的，所述U型底座的U型壁均对称穿接有活动杆，所述活动杆位于U型底座内部的一端固定连接有推板，所述推板挡接有弹簧，所述弹簧远离推板的一端固定连接有固定设置于U型底座内壁的固定柱。
优选的，所述活动杆位于U型底座外部的一端固定连接有U型固定框，所述U型固定框的内壁设有橡胶体。
优选的，二个所述横板为平行于U型底座的二个U型壁设置。
（三）有益效果
本实用新型提供了一种生产车间用转移装置。具备以下有益效果：
通过拧下横板前段的两个连接件，将横板穿过货架底部，在拧上连接件，启动电机，通过转轴驱动丝杆转动，使得升降板上升，链条拉起横板抬高，从而抬起货架上的货物，进行转移，导向杆对升降板起到导向作用，避免晃动，挡板避免升降板从丝杆上脱落，橡胶体避免硬性碰撞损坏装置，同时弹簧对推板施加弹力，碰撞过程，使得橡胶体和固定框具有移动的缓冲作用。
附图说明

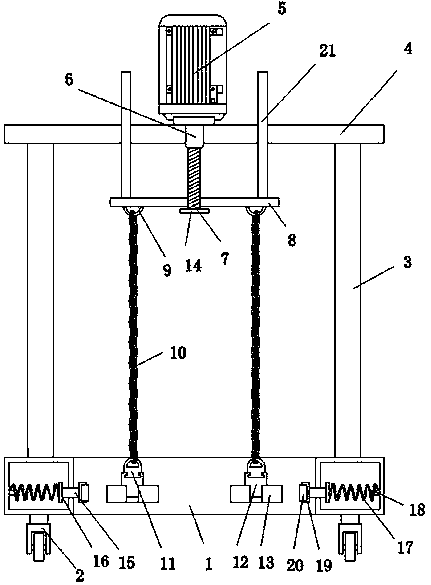

图1为本实用新型的整体的结构示意图；
图2为本实用新型的部分的结构示意图；
图3为本实用新型的部分的结构示意图。
图中：1-U型底座、2-万向轮、3-立柱、4-承板、5-电机、6-转轴、7-丝杆、8-升降板、9-挂环、10-链条、11-挂件、12-连接件、13-横板、14-挡板、15-活动杆、16-推板、17-弹簧、18-固定柱、19-固定框、20-橡胶体、21-导向杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种生产车间用转移装置，包括有U型底座1，所述U型底座1的底部均对称固定连接有四个万向轮2，所述U型底座1的基面均竖直向上固定连接有四个立柱3，四个所述立柱3远离U型底座1的一端均固定连接有承板4，所述承板4的基面固定设置有电机5，所述电机5的一端竖直向下设置有转轴6，且穿过承板4，所述转轴6位于承板4下方的一端固定连接有丝杆7，所述丝杆7的外壁螺纹连接有升降板8，所述升降板8的底部均对称固定连接有四个挂环9，四个所述挂环9的内壁均挂接有四个链条10，四个所述链条10远离四个所述挂环9的一端均挂接有四个挂件11，四个所述挂件11均远离四个所述链条10的一端活动连接有四个连接件12，四个所述连接件12的底部均对称螺纹连接有二个横板13。
所述升降板8的基面均竖直向上对称固定连接有导向杆21，且穿过承板4。
所述丝杆7远离转轴6的一端固定连接有挡板14。
所述U型底座1的U型壁均对称穿接有活动杆15，所述活动杆15位于U型底座1内部的一端固定连接有推板16，所述推板16挡接有弹簧17，所述弹簧17远离推板16的一端固定连接有固定设置于U型底座1内壁的固定柱18。
所述活动杆15位于U型底座1外部的一端固定连接有U型固定框19，所述U型固定框19的内壁设有橡胶体20。
二个所述横板13为平行于U型底座1的二个U型壁设置。
使用时，拧下横板13前段的两个连接件12，将横板13穿过货架底部，在拧上连接件12，启动电机5，通过转轴6驱动丝杆7转动，使得升降板8上升，链条10拉起横板13抬高，从而抬起货架上的货物，进行转移，导向杆21对升降板8起到导向作用，避免晃动，挡板14避免升降板8从丝杆7上脱落，橡胶体20避免硬性碰撞损坏装置，同时弹簧17对推板16施加弹力，碰撞过程，使得橡胶体20和固定框19具有移动的缓冲作用。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
