技术领域
本实用新型涉及加工相关技术领域，具体是一种竹筷生产用脱硫装置。
背景技术
筷子是指持放在手指中夹取食物或其他东西的细长形条棍，多用作餐具，其材料或竹木或牙、骨、金属等，形制或方或圆各异。
现有使用的筷子大都采用竹子制成，但采用竹子生产筷子的过程中会产生含硫废气，含硫废气流出容易对工作人员造成身体伤害，因此在生产竹筷过程中，都会采用到脱硫装置，现有的脱硫装置进行溶液脱硫时，仅仅通过搅拌后实现处理液与气体接触，实现脱硫，导致脱硫效果一般。
实用新型内容
本实用新型的目的在于提供一种竹筷生产用脱硫装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种竹筷生产用脱硫装置，包括第一脱硫腔和第二脱硫腔；所述第一脱硫腔和第二脱硫腔通过连通管连通，所述第一脱硫腔的内侧设置有由驱动机构驱动的用于使气体与脱硫液充分接触的搅拌机构，所述第二脱硫腔的内侧设置有沸石层，沸石层的上端设置有与处理液腔连通的布液管，沸石层远离布液管的一侧设置有与连通管连通的布气管。
作为本实用新型进一步的方案：所述沸石层上与布液管和布气管的接触面上均设置有滤网。
作为本实用新型再进一步的方案：所述第二脱硫腔的上端设置有出气管。
作为本实用新型再进一步的方案：所述布液管包括一根与处理液腔连通的主管及与主管连通的多根支管，所述支管朝向沸石层的一侧设置有通孔。
作为本实用新型再进一步的方案：所述搅拌机构包括转动安装在第一脱硫腔内的旋转轴，旋转轴上固定安装有多个紊流板，且旋转轴的上端贯穿第一脱硫腔的上壁且通过锥齿轮组与驱动机构连接。
作为本实用新型再进一步的方案：所述驱动机构包括电机，电机的输出轴通过锥齿轮组与旋转轴转动连接。
作为本实用新型再进一步的方案：所述锥齿轮组由两个相互垂直且啮合的锥齿轮组成。
作为本实用新型再进一步的方案：还包括引风机构，所述引风机构包括设置在第一脱硫腔上的引风机，引风机的出风口通过导管与呈中空结构设置的旋转轴转动连接且相通，位于第一脱硫腔内侧的旋转轴上对称设置有两个L形管，两个L形管的垂直端相对位置处均设置有喷头。
与现有技术相比，本实用新型的有益效果是：本实用新型设计新颖，通过第一脱硫腔处理后的气体通过布气管流出到沸石层内，此时沸石层的间隙内填充有布液管内流出的脱硫液，从而可有效确保气体与脱硫液充分接触，提高脱硫效果。
附图说明

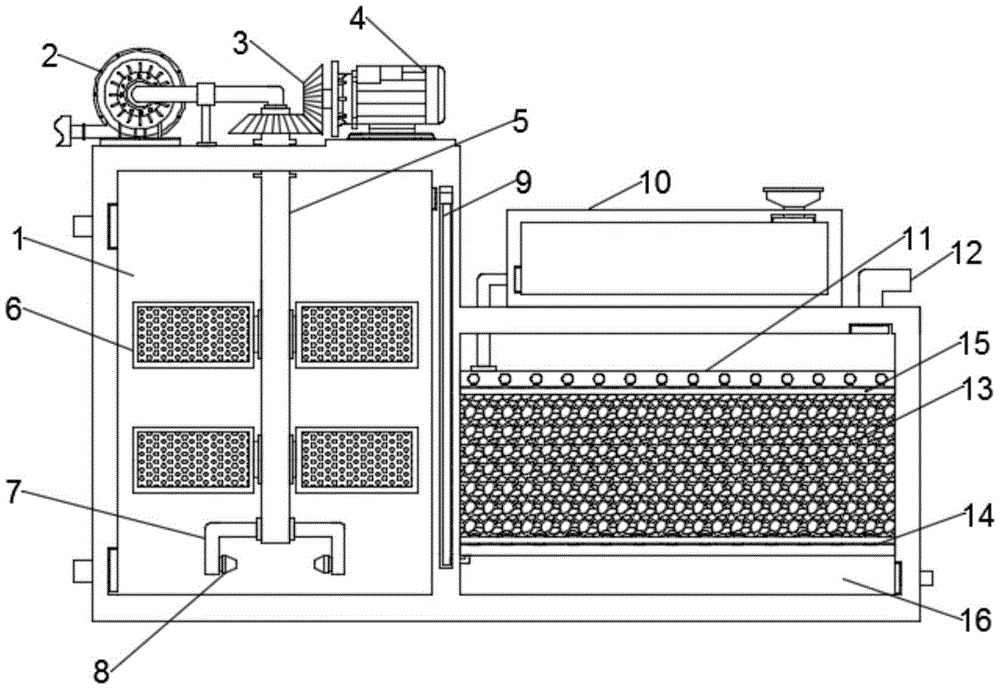

图1为竹筷生产用脱硫装置的结构示意图。
图2为竹筷生产用脱硫装置中布液管的俯视图。
图3为竹筷生产用脱硫装置中紊流板的结构示意图。
图中：1-第一脱硫腔、2-引风机、3-锥齿轮组、4-电机、5-旋转轴、6-紊流板、7-L形管、8-喷头、9-连通管、10-处理液腔、11-布液管、1101-支管、1102-主管、12-出气管、13-沸石层、14-布气管、15-滤网、16-第二脱硫腔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型实施例中，一种竹筷生产用脱硫装置，包括第一脱硫腔1和第二脱硫腔16；所述第一脱硫腔1和第二脱硫腔16通过连通管9连通，所述第一脱硫腔1的内侧设置有由驱动机构驱动的用于使气体与脱硫液充分接触的搅拌机构，所述第二脱硫腔1的内侧设置有沸石层13，沸石层13的上端设置有与处理液腔10连通的布液管11，沸石层13远离布液管11的一侧设置有与连通管9连通的布气管14，通过第一脱硫腔1处理后的气体通过布气管14流出到沸石层13内，此时沸石层13的间隙内填充有布液管11内流出的脱硫液，从而可有效确保气体与脱硫液充分接触，提高脱硫效果。
作为本实用新型的一种实施例，所述沸石层13上与布液管11和布气管14的接触面上均设置有滤网15，滤网15对沸石层13起到承接作用。
作为本实用新型的一种实施例，为了实现脱硫后气体的排出，所述第二脱硫腔16的上端设置有出气管12。
作为本实用新型的一种实施例，请参阅图2，所述布液管11包括一根与处理液腔10连通的主管1102及与主管1102连通的多根支管1101，所述支管1101朝向沸石层13的一侧设置有通孔，处理液腔10内的脱硫液通过主管1102和支管1101进行脱硫液的布施。
作为本实用新型的一种实施例，所述布气管14的结构与布液管11的结构相同，因此本申请对此不再进行赘述。
作为本实用新型的一种实施例，请参阅图1和3，所述搅拌机构包括转动安装在第一脱硫腔1内的旋转轴5，旋转轴5上固定安装有多个紊流板6，且旋转轴5的上端贯穿第一脱硫腔1的上壁且通过锥齿轮组3与驱动机构连接，驱动机构驱动旋转轴5转动时带动紊流板6转动，从而对进入第一脱硫腔1的气体进行分散处理，从而提高脱硫效果。
作为本实用新型的一种实施例，所述驱动机构包括电机4，电机4的输出轴通过锥齿轮组3与旋转轴5转动连接，其中，锥齿轮组3由两个相互垂直且啮合的锥齿轮组成，起到力的转向传递作用。
作为本实用新型的一种实施例，还包括引风机构，所述引风机构包括设置在第一脱硫腔1上的引风机2，引风机2的出风口通过导管与呈中空结构设置的旋转轴5转动连接且相通，位于第一脱硫腔1内侧的旋转轴5上对称设置有两个L形管7，两个L形管7的垂直端相对位置处均设置有喷头8，当引风机2将含硫废气通过旋转轴5输送到L形管7上的喷头8处时，通过喷头8相对喷出，起到气体撞击的效果，从而提高气体分散率。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
