技术领域
本实用新型适用于广角后视镜辅助装置领域，特别涉及一种汽车用广角后视镜。
背景技术
目前，汽车广角后视镜可以反映汽车后方、侧方和下方的情况，使驾驶者可以间接看清楚这些位置的情况，它起着“第二只眼睛”的作用，扩大了驾驶者的视野范围，因此对于保护广角后视镜的装置十分重要。
但是，现如今使用的广角后视镜中仍然存在一些不足之处：1、由于后视镜的使用基本都是长时间暴露在外部空气中，进而会导致后视镜表面沾染较多的杂质，并且在雨雾天气，驾驶者在驾驶车辆过程中无法安全的对后视镜表面进行擦拭，而后视镜被雨水雾气覆盖后，可能会影响驾驶安全；2、由于简单的清理后视镜的装置大多都无法快速的反复清理后视镜表面，进而对于一些较为难祛除的污渍，依旧需要驾驶者手动反复清理。因此，我们提出一种汽车用广角后视镜。
实用新型内容
本实用新型的主要目的在于提供一种汽车用广角后视镜，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种汽车用广角后视镜，包括镜体固定架，所述镜体固定架中端内部滑动安装有清理板，所述镜体固定架左侧上下两端表面均固定安装有支撑板，所述支撑板左侧顶端内部均固定安装有轴承，两个所述轴承内侧壁之间贯穿活动安装有随动杆，所述随动杆底端表面镶嵌安装有随动齿轮，所述镜体固定架左侧底端表面固定安装有转动电机，所述转动电机底端表面镶嵌安装有传动齿轮，所述传动齿轮左侧与随动齿轮右侧相啮合，所述随动杆中端表面固定安装有收集滚筒，所述收集滚筒表外侧壁活动安装有转动皮带，所述转动皮带上下两端表面均固定安装有连接皮带，所述镜体固定架左侧上下两端内部均开设有滑动槽，每个所述连接皮带中端表面均贯穿活动安装在滑动槽内部，每个所述连接皮带右侧顶端表面均固定安装在清理板左侧表面；
所述镜体固定架上下两端内部均等距固定安装有若干支撑杆，每两个所述支撑杆中端内部之间贯穿活动安装有旋转杆，每个所述旋转杆中端表面均固定安装有滑轮，每个所述滑轮顶端表面均紧贴在清理板底端表面；
所述镜体固定架底端右侧表面固定安装有控制台，所述控制台底端表面固定安装有转动电机控制按钮，所述控制台左侧顶端表面固定安装有蓄电池。
优选的，所述清理板右侧上下两端表面均与复位弹簧的顶端表面固定相连接，每个所述复位弹簧右侧底端表面均与镜体固定架上下两端内部固定相连接。
优选的，所述镜体固定架右端内侧壁表面等距固定安装有若干第一缓冲盒，每个所述第一缓冲盒内部右侧表面均固定安装有缓冲弹簧，每个所述缓冲弹簧左侧顶端表面均与第二缓冲盒右侧底端表面固定相连接，每个所述第二缓冲盒中端表面均贯穿滑动安装有在第一缓冲盒左侧顶端内部，每个所述第二缓冲盒左侧顶端表面均固定安装有减震软垫。
优选的，所述镜体固定架、支撑板、随动杆、清理板、旋转杆和支撑杆均是由不锈钢材质制成，所述转动皮带、连接皮带和减震软垫均是由橡胶材质制成。
优选的，所述蓄电池通过输电线与转动电机相连接，所述转动电机控制按钮通过蓄电池与转动电机电性连接，所述转动电机控制按钮与转动电机串联。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的汽车用广角后视镜，由于在镜体固定架左侧表面安装有支撑板，并且在支撑板内部通过轴承安装有随动杆，进而可以通过转动电机带动随动杆进行转动，使收集滚筒进行转动进而带动转动皮带进行转动，进而通过转动皮带的转动将连接皮带的位置进行向左移动，进而可以带动清理板从镜体固定架的右侧自动的移动至左侧，进而通过清理板的移动，将固定在镜体固定架内部的后视镜表面进行刮动清理，进而保证后视镜在长时间暴露在露天环境后，其表面不会存在较多的污渍而影响驾驶安全。
2.本实用新型的汽车用广角后视镜，由于在清理板右侧表面安装有复位弹簧，通过复位弹簧在拉伸后可以快速收缩复原的特性，可以在将清理板拉动后，通过复位弹簧的收缩，快速的将清理板再次从镜体固定架左侧内部移动至右侧内部，进而保证转动电机可以反复带动清理对后视镜表面进行快速的清理。
3.本实用新型的汽车用广角后视镜，由于在镜体固定架内部安装有第一缓冲盒，并且通过缓冲弹簧将第一缓冲盒与第二缓冲盒相连接，在将清理板通过复位弹簧快速收缩回后，可以通过缓冲弹簧的缓冲作用，将清理板复位的速度进行快速的消除，进而避免清理板收回时撞击至镜体固定架内部而导致其内部表面受损，增加本装置的使用年限。
附图说明

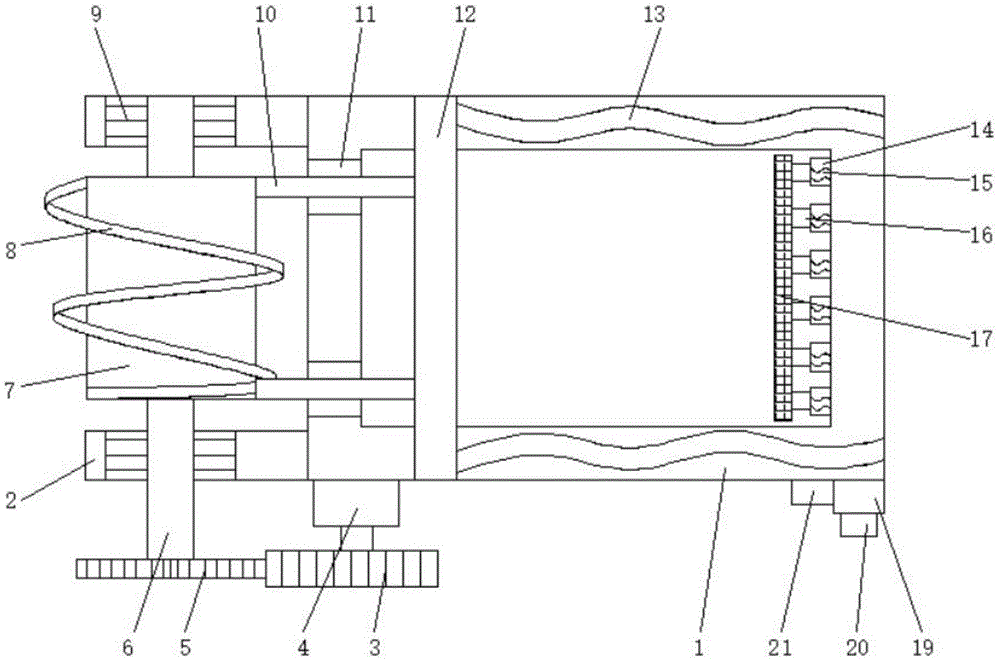

图1为本实用新型汽车用广角后视镜的整体俯视剖面结构示意图；
图2为本实用新型汽车用广角后视镜的镜体固定架正视剖面结构示意图；
图3为本实用新型汽车用广角后视镜的电路结构示意图。
附图标记：镜体固定架1、支撑板2、传动齿轮3、转动电机4、随动齿轮5、随动杆6、收集滚筒7、转动皮带8、轴承9、连接皮带10、滑动槽11、清理板12、复位弹簧13、第一缓冲盒14、缓冲弹簧15、第二缓冲盒16、减震软垫17、滑轮18、控制台19、转动电机控制按钮20、蓄电池21、旋转杆22、支撑杆23。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
如图1-3所示，一种汽车用广角后视镜，包括镜体固定架1，所述镜体固定架1中端内部滑动安装有清理板12，所述镜体固定架1左侧上下两端表面均固定安装有支撑板2，所述支撑板2左侧顶端内部均固定安装有轴承9，两个所述轴承9内侧壁之间贯穿活动安装有随动杆6，所述随动杆6底端表面镶嵌安装有随动齿轮5，所述镜体固定架1左侧底端表面固定安装有转动电机4，所述转动电机4底端表面镶嵌安装有传动齿轮3，所述传动齿轮3左侧与随动齿轮5右侧相啮合，所述随动杆6中端表面固定安装有收集滚筒7，所述收集滚筒7表外侧壁活动安装有转动皮带8，所述转动皮带8上下两端表面均固定安装有连接皮带10，所述镜体固定架1左侧上下两端内部均开设有滑动槽11，每个所述连接皮带10中端表面均贯穿活动安装在滑动槽11内部，每个所述连接皮带10右侧顶端表面均固定安装在清理板12左侧表面；
所述镜体固定架1上下两端内部均等距固定安装有若干支撑杆23，每两个所述支撑杆23中端内部之间贯穿活动安装有旋转杆22，每个所述旋转杆22中端表面均固定安装有滑轮18，每个所述滑轮18顶端表面均紧贴在清理板12底端表面；
所述镜体固定架1底端右侧表面固定安装有控制台19，所述控制台19底端表面固定安装有转动电机控制按钮20，所述控制台19左侧顶端表面固定安装有蓄电池21。
本实施例中如图1和图2所示，由于在镜体固定架1左侧表面安装有支撑板2，并且在支撑板2内部通过轴承9安装有随动杆6，进而可以通过转动电机4带动随动杆6进行转动，使收集滚筒7进行转动进而带动转动皮带8进行转动，进而通过转动皮带8的转动将连接皮带10的位置进行向左移动，进而可以带动清理板12从镜体固定架1的右侧自动的移动至左侧，进而通过清理板12的移动，将固定在镜体固定架1内部的后视镜表面进行刮动清理，进而保证后视镜在长时间暴露在露天环境后，其表面不会存在较多的污渍而影响驾驶安全。
其中，所述清理板12右侧上下两端表面均与复位弹簧13的顶端表面固定相连接，每个所述复位弹簧13右侧底端表面均与镜体固定架1上下两端内部固定相连接。
本实施例中如图1所示，由于在清理板12右侧表面安装有复位弹簧13，通过复位弹簧13在拉伸后可以快速收缩复原的特性，可以在将清理板12拉动后，通过复位弹簧13的收缩，快速的将清理板12再次从镜体固定架1左侧内部移动至右侧内部，进而保证转动电机可以反复带动清理对后视镜表面进行快速的清理。
其中，所述镜体固定架1右端内侧壁表面等距固定安装有若干第一缓冲盒14，每个所述第一缓冲盒14内部右侧表面均固定安装有缓冲弹簧15，每个所述缓冲弹簧15左侧顶端表面均与第二缓冲盒16右侧底端表面固定相连接，每个所述第二缓冲盒16中端表面均贯穿滑动安装有在第一缓冲盒14左侧顶端内部，每个所述第二缓冲盒16左侧顶端表面均固定安装有减震软垫17。
本实施例中如图1所示，由于在镜体固定架1内部安装有第一缓冲盒14，并且通过缓冲弹簧15将第一缓冲盒与第二缓冲盒16相连接，在将清理板12通过复位弹簧13快速收缩回后，可以通过缓冲弹簧15的缓冲作用，将清理板12复位的速度进行快速的消除，进而避免清理板12收回时撞击至镜体固定架1内部而导致其内部表面受损，增加本装置的使用年限。
其中，所述镜体固定架1、支撑板2、随动杆6、清理板12、旋转杆22和支撑杆23均是由不锈钢材质制成，所述转动皮带8、连接皮带10和减震软垫17均是由橡胶材质制成。
本实施例中如图1所示，橡胶材质具有良好的弹性，可以避免零部件在拉扯过程中的损伤，并且不锈钢具有良好的耐生锈特性，可以避免零部件在长时间的雨水冲刷下生锈受损。
其中，所述蓄电池21通过输电线与转动电机4相连接，所述转动电机控制按钮20通过蓄电池21与转动电机4电性连接，所述转动电机控制按钮20与转动电机4串联。
本实施例中如图1和图3所示，通过转动电机控制按钮20对转动电机4进行控制，可以降低控制难度。
本实用新型中转动电机4的型号为YE2，生产厂家是安徽皖南电机股份有限公司。
需要说明的是，本实用新型为一种汽车用广角后视镜，包括镜体固定架1、支撑板2、传动齿轮3、转动电机4、随动齿轮5、随动杆6、收集滚筒7、转动皮带8、轴承9、连接皮带10、滑动槽11、清理板12、复位弹簧13、第一缓冲盒14、缓冲弹簧15、第二缓冲盒16、减震软垫17、滑轮18、控制台19、转动电机控制按钮20、蓄电池21、旋转杆22、支撑杆23，部件均为通用标准件或者本邻域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，工作时，将所用后视镜固定安装在镜体固定架1内部，在后视镜表面沾染较多的污渍后，按下转动电机控制按钮20，打开转动电机4，带动清理板12在后视镜表面进行刮动清理，再按下转动电机控制按钮20，关闭转动电机4，通过复位弹簧13，再将清理板12拉回，相较于传统的广角后视镜辅助装置，本装置由于在镜体固定架1左侧表面安装有支撑板2，并且在支撑板2内部通过轴承9安装有随动杆6，进而可以通过转动电机4带动随动杆6进行转动，使收集滚筒7进行转动进而带动转动皮带8进行转动，进而通过转动皮带8的转动将连接皮带10的位置进行向左移动，进而可以带动清理板12从镜体固定架1的右侧自动的移动至左侧，进而通过清理板12的移动，将固定在镜体固定架1内部的后视镜表面进行刮动清理，进而保证后视镜在长时间暴露在露天环境后，其表面不会存在较多的污渍而影响驾驶安全。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
