技术领域
本实用新型涉及纺织机械技术领域，具体为一种便于维护的染布机。
背景技术
布，该字常表示为棉、麻及棉型化学短纤维经纺纱后的织成物、布匹、棉布、布料，染布，指把布染成需要的颜色，一般是通过染坊(又称染缸坊，染布作坊)完成的，染布机是一种布料生产过程中的重要机械之一；目前大部分的染布机，需要定期对染布机的各个零部件进行维护，而位于染布机底部的部件，由于位于染布机的底部，存在不方便维护的问题，所以需要一种便于维护染布机。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于维护的染布机，具备便于维护的优点，解决了上述背景技术中提到的问题。
(二)技术方案
为实现上述便于维护的目的，本实用新型提供如下技术方案：一种便于维护的染布机，包括机体，所述机体的底部与底框的顶部固定连接，所述底框的底部与移动管的顶部固定连接，所述移动管的底部与管套的内壁套接，所述管套的底部与底板的顶部固定连接，所述底板的顶部与电机的底部固定连接，且电机位于管套的左方，所述电机的输出轴与转杆的一端固定连接，所述转杆的表面与转套的内壁套接，所述转套的底部与支撑杆的顶部固定连接，所述支撑杆的底部与底板的顶部固定连接，所述转杆的另一端与第一锥度齿轮的一侧固定连接，所述第一锥度齿轮与第二锥度齿轮啮合，所述第二锥度齿轮的内壁与转轴的表面固定连接，所述转轴的底部与轴承座的内壁套接，所述轴承座的底部与底板的顶部固定连接，所述转轴的顶部与螺纹柱的底部固定连接，所述螺纹柱的表面与螺纹套的内壁螺纹连接，所述螺纹套的顶部与固定板的底部插接，所述固定板通过固定连接在其顶部的推杆与底框的底部固定连接。
优选的，所述移动管的数量为四个，且四个移动管分别固定连接在底框底部的四角。
优选的，所述转轴的表面固定连接有限位圈，且限位圈位于第二锥度齿轮的上方。
优选的，所述电机与外部控制装置电连接。
优选的，所述管套与移动管的大小相适配。
优选的，所述第二锥度齿轮的直径大于第一锥度齿轮的直径。
(三)有益效果
与现有技术相比，本实用新型提供了一种便于维护的染布机，具备以下有益效果：
1、该便于维护的染布机，通过固定板底部插接的螺纹套和转轴顶部固定连接的螺纹柱，配合底板顶部固定连接的电机和转杆一端固定连接的第一锥度齿轮，能够在电机的带动下，推动底框上下移动，从而达到了方便对染布机底部进行维护的效果。
2、该便于维护的染布机，通过转杆一端固定连接的第一锥度齿轮和转轴表面固定连接的第二锥度齿轮，较小的第一锥度齿轮带动较大的第二锥度齿轮转动，放大了电机的转动力，方便了升降机体，从而方便维护。
附图说明

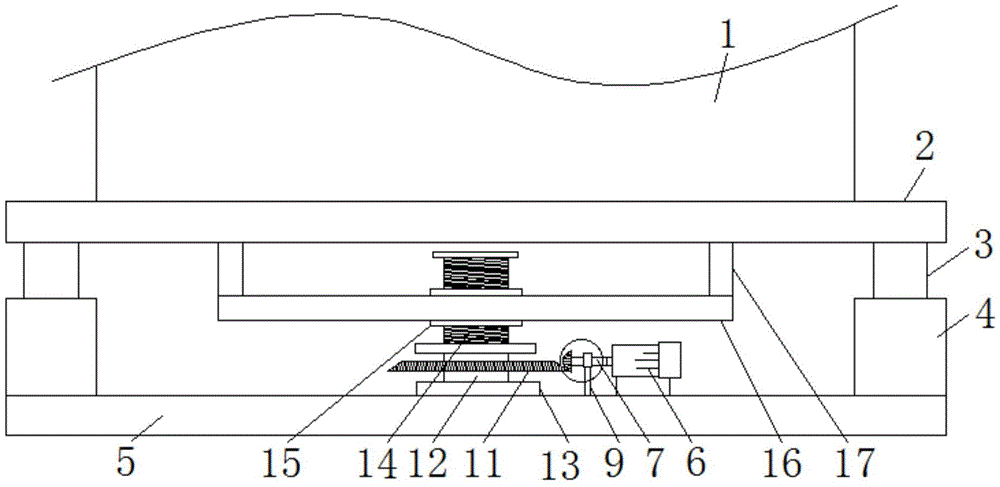

图1为本实用新型结构示意图；
图2为本实用新型结构图1的A处放大示意图；
图3为本实用新型结构底框的结构示意图。
图中：1机体、2底框、3移动管、4管套、5底板、6电机、7转杆、8转套、9支撑杆、10第一锥度齿轮、11第二锥度齿轮、12转轴、13轴承座、14螺纹柱、15螺纹套、16固定板、17推杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种便于维护的染布机，包括机体1，机体1的底部与底框2的顶部固定连接，底框2的底部与移动管3的顶部固定连接，移动管3的数量为四个，且四个移动管3分别固定连接在底框2底部的四角，移动管3的底部与管套4的内壁套接，管套4与移动管3的大小相适配，管套4的底部与底板5的顶部固定连接，底板5的顶部与电机6的底部固定连接，且电机6位于管套4的左方，电机6与外部控制装置电连接，电机6的输出轴与转杆7的一端固定连接，转杆7的表面与转套8的内壁套接，转套8的底部与支撑杆9的顶部固定连接，支撑杆9的底部与底板5的顶部固定连接，转杆7的另一端与第一锥度齿轮10的一侧固定连接，第一锥度齿轮10与第二锥度齿轮11啮合，第二锥度齿轮11的内壁与转轴12的表面固定连接，第二锥度齿轮11的直径大于第一锥度齿轮10的直径，转轴12的表面固定连接有限位圈，且限位圈位于第二锥度齿轮11的上方，转轴12的底部与轴承座13的内壁套接，轴承座13的底部与底板5的顶部固定连接，转轴12的顶部与螺纹柱14的底部固定连接，螺纹柱14的表面与螺纹套15的内壁螺纹连接，螺纹套15的顶部与固定板16的底部插接，固定板16通过固定连接在其顶部的推杆17与底框2的底部固定连接，推杆17的数量为四个，且四个推杆17对称分布，通过固定板16底部插接的螺纹套15和转轴12顶部固定连接的螺纹柱14，配合底板5顶部固定连接的电机6和转杆7一端固定连接的第一锥度齿轮10，使用时，利用外部控制装置控制电机6工作，第一锥度齿轮10、第二锥度齿轮11和螺纹柱14能够在电机6的带动下转动，螺纹套15推动底框2上下移动，从而达到了方便对染布机底部进行维护的效果，通过转杆7一端固定连接的第一锥度齿轮10和转轴12表面固定连接的第二锥度齿轮11，较小的第一锥度齿轮10带动较大的第二锥度齿轮11转动，利用第一锥度齿轮10和第二锥度齿轮11的齿轮比放大了电机6的转动力，方便了升降机体1，从而方便维护，该染布机结构设计合理，使用简单便捷，具有方便维护的优点，解决了现有染布机不便于维护的问题。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
在使用时，利用固定板16底部插接的螺纹套15和转轴12顶部固定连接的螺纹柱14，配合底板5顶部固定连接的电机6和转杆7一端固定连接的第一锥度齿轮10，电机6带动了第一锥度齿轮10转动，带动转轴12转动，从而使得螺纹柱14转动，螺纹套15和固定板16推动底框2上下移动，方便对机体1的底部进行维护。
综上所述，该便于维护的染布机，通过固定板16底部插接的螺纹套15和转轴12顶部固定连接的螺纹柱14，配合底板5顶部固定连接的电机6和转杆7一端固定连接的第一锥度齿轮10，能够在电机6的带动下，推动底框2上下移动，从而达到了方便对染布机底部进行维护的效果，通过转杆7一端固定连接的第一锥度齿轮10和转轴12表面固定连接的第二锥度齿轮11，较小的第一锥度齿轮10带动较大的第二锥度齿轮11转动，放大了电机6的转动力，方便了升降机体1，从而方便维护。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
