技术领域
本发明涉及射灯技术领域，具体为一种导气促进自然风冷效果的节能高效射灯。
背景技术
射灯是照明装置的一种，小型射灯可用于家居装修和一些娱乐场所灯光效果，一些大型的射灯则可以用于监察工地环境，大型射灯功率高，其产生的热量较大，目前的大型射灯自身的散热主要通过类似电机散热翅片一样的散热翅进行散热，也有一些直接通过风扇产生风力进行散热，通过翅片进行散热的结构在使用的时候只是对热量进行集中，减小射灯自身的热量，但是热量依旧聚集在周围，终究会产生一片恒高温环境，而风扇散热的方式则需要增加一些风扇驱动机构，虽然可以起到将周围聚集的热量散走，但是其自身不仅增加能耗也会自身产生热量，一般的射灯在使用的时候产生大量的热量，热量在射灯周围团聚生成恒高温环境，外力散热也会增加能耗和对散热风力升温，降温效果差，所以需要一种导气促进自然风冷效果的节能高效射灯。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种导气促进自然风冷效果的节能高效射灯，解决了一般的射灯在使用的时候产生大量的热量，热量在射灯周围团聚生成恒高温环境，外力散热也会增加能耗和对散热风力升温，降温效果差的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种导气促进自然风冷效果的节能高效射灯，包括箱体、射灯本体、用于调节射灯的照射角度的角度调节机构、用于促进自然风流动的风力机构、用于引导气流降温的引流机构和用于加湿空气促进降温的滚动沾湿机构，所述角度调节机构位于箱体的内部，所述风力机构固定安装在角度调节机构上，所述引流机构位于角度调节机构的一端，所述射灯本体固定安装在引流机构上，所述滚动沾湿机构位于角度调节机构和箱体上。
所述角度调节机构包括电机、转轴、竖板、角度调节杆、倾斜固定杆、横杆、活动连接杆、角度板、固定轴、齿轮和螺纹管，所述倾斜固定杆的表面固定连接有安装板，所述安装板的表面通过螺栓固定连接有箱体的内壁上，所述角度调节杆的一端与倾斜固定杆的表面铰接，所述倾斜固定杆的表面固定连接有横杆，所述横杆的表面与活动连接杆的一端铰接，所述角度板的一端与活动连接杆的另一端铰接，所述齿轮的表面固定连接有固定轴，所述固定轴的一端贯穿并延伸至角度调节板的另一面，所述角度板的表面与固定轴的表面固定连接，所述竖板的表面与角度调节杆的底部固定连接，所述竖板的表面设置有轴承，所述电机输出轴通过联轴器与转轴的表面固定连接，所述转轴的表面与轴承的内圈固定连接，所述螺纹管的表面与转轴的表面套接，所述螺纹管的表面与齿轮的表面啮合。
优选的，所述风力机构包括风力囊、三块弧形内板、中心球、强力弹簧、进风口和出风管，所述风力囊固定连接在角度调节板、活动连接杆和倾斜固定杆之间，三块所述弧形内板分别对应角度调节板、活动连接杆和倾斜固定杆，所述中心球的表面固定连接有三条与三块弧形内板一一对应的强力弹簧，所述风力囊的表面开设有进风口，所述风力囊的表面套接有出风管，设置弧形内板是为了通过挤压和拉开面积较大的弧形内板带动风力囊全面的压缩和伸展，从而可以抽取和排出大量的气体。
优选的，所述进风口的内壁和出风管的内壁均固定安装有单向导气阀，所述出风管的表面与竖板的表面和角度调节板的表面固定连接，所述出风管的材料包括不锈钢，设置单向导气阀是为了定向抽吸空气和定向吹出空气，方便抽取远距离的气体促进热量的交换，出风管采用不锈钢一方面是为了定型和定位，另一方面不锈钢管使用寿命长。
优选的，所述引流机构包括第一引风管、第二引风管、分流环、安装环、曲线散热翅、若干个导热杆和分散环，所述第一引风管的一端和第二引风管的一端固定连接，所述第一引风管的内壁固定连接有连接块，所述转轴的表面与连接块的表面固定连接，所述分流环固定连接在第二引风管的内壁上，所述转轴的一端贯穿分流环，所述分流环的外环与第二引风管的内壁之间设置有若干个空隙，所述分流环的内壁与转轴之间设置有空隙，设置分流环是为了对风向进行导流，是的一部分风力直接吹至射灯背面，另一部分风力直接吹向射灯侧面，另一方面也是为了强化吹向射灯的风的风力，设置安装环是为了安装射灯，且安装环和分散环以及导热杆可以将射灯附近的热量分走，且安装环、导热杆和分散环也可以对射灯进行保护，避免工地坠物砸损射灯。
优选的，所述第一引风管和第二引风管的表面均呈喇叭形状，所述安装环的表面与导热杆的一端固定连接，所述导热杆的另一端与分散环的表面固定连接，所述射灯本体固定安装在安装环的内壁上，所述安装环的内壁与射灯本体之间设置有空隙，所述曲线散热翅交错分布在射灯本体上，安装环与射灯之间设置缝隙是为了方便气流贴近射灯流通，设置曲线散热翅交错分布，一方面是散热翅可以最先吸收射灯热量对射灯进行降温，另一方面曲线散热翅对风力不断的改道在旋转的射灯本体上全面接触射灯，方便射灯周围热量的散失。
优选的，所述滚动沾湿机构包括水箱、分割腔、吸水海绵、出水口、密封板、滑杆、推挤块和负吸孔，所述水箱固定安装在箱体上，所述水箱上设置有进水口，所述分割腔设置在水箱的内部，所述吸水海绵固定连接在分割腔的内壁上，所述水箱与分割腔之间设置有出水口，所述出水口的一端滑动连接有密封板，所述密封板的表面固定连接有滑块，所述分割腔的内壁开设有滑槽，所述滑槽的内壁滑动连接滑块，所述滑块的表面固定连接有伸缩簧，所述伸缩簧的一端与滑槽的内壁固定连接，所述滑杆的一端与密封板的表面固定连接，所述滑杆的一端伸出水箱，吸水海绵的表面呈弧形状，所述分割腔的内壁呈倾斜状，所述推挤块固定连接在转轴上，所述负吸口开设在第一引风管上，所述第一引风管位于吸水海绵的正下方，设置密封板是为了时刻封闭出水口，避免水流量过大导致水资源的浪费，设置推挤块是为了配合滑杆间歇式的开启出水口，设置分割腔内壁倾斜是为了对水流进行导流向吸水海绵。
优选的，所述箱体的表面开设有通槽，所述转轴位于通槽的内部，所述箱体的表面铰接有操作门，所述操作门的表面固定安装有扣锁，所述操作门的表面通过扣锁与箱体的表面固定连接，设置通槽是为了方便转轴的角度升降，设置操作门是为了方便对箱体内部电机等设备进行操作，设置箱体是为了保护电机等设备部件。
(三)有益效果
(1)本发明通过设置风力机构，并对射灯的角度调节的结构进行改进，利用角度调节机构为风力机构提供动力，风力机构定向抽风和吹风，为射灯本体的散热提供强劲的风力，且风力源头远离射灯附近，可以促进远近不等温风力交流，方便射灯附近的热量的散失，与现有的技术相比无需另外增设驱动设备，促进远近风力交流，散热效率高，能耗低。
(2)本发明通过设置引流机构，引流机构将风力机构产生的风力引导贴近射灯附近向外产生对流，依旧借助改进后的角度调节机构，射灯本体以及射灯本体周围的结构在升降的时候旋转，风力机构产生的风力在旋转的射灯附近全面促进射灯周围热量的散失。
(3)本发明通过设置滚动沾湿机构，依旧借助改进后的角度调节机构，滚动沾湿机构在升降的时候带动第一引风管升降和旋转，第一引风管与吸水海绵之间的作用是的第一引风管表面附着有水，在风力的吹动下，负压将水通过负吸口分散并吹响射灯本体，加速热量的交换，提高了散热的效率。
(4)本发明以角度调节机构为纽带，将设备上个各个机构紧密的联系起来，在特殊的散热需求下通过特殊的结构在没有增加耗损的情况下加速热量的散失，从而有效的解决了一般的射灯在使用的时候产生大量的热量，热量在射灯周围团聚生成恒高温环境，外力散热也会增加能耗和对散热风力升温，降温效果差的问题。
附图说明

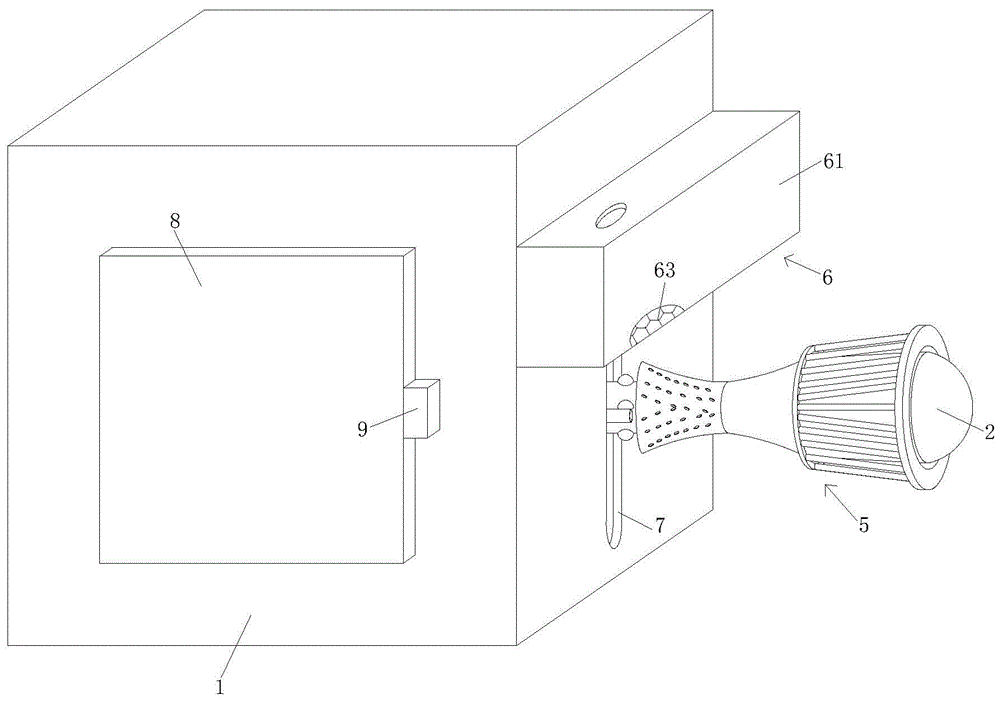

图1为本发明结构示意图；
图2为本发明角度调节机构正视图；
图3为本发明风力囊结构剖视图；
图4为本发明第二引风管结构剖视图；
图5为本发明射灯本体结构俯视图；
图6为本发明分割腔结构剖视图。
其中，1箱体、2射灯本体、3角度调节机构、31电机、32转轴、33竖板、34角度调节杆、35倾斜固定杆、36横杆、37活动连接杆、38角度板、39固定轴、310齿轮、311螺纹管、312安装板、4风力机构、41风力囊、42弧形内板、43中心球、44强力弹簧、45进风口、46出风管、47单向导气阀、5引流机构、51第一引风管、52第二引风管、53分流环、54安装环、55曲线散热翅、56导热杆、57分散环、58连接块、6滚动沾湿机构、61水箱、62分割腔、63吸水海绵、64出水口、65密封板、66滑杆、67推挤块、68负吸孔、7通槽、8操作门、9扣锁。
具体实施方式
下面将结合本发明的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1-6所示，本发明实施例提供一种导气促进自然风冷效果的节能高效射灯，包括箱体1、射灯本体2、用于调节射灯的照射角度的角度调节机构3、用于促进自然风流动的风力机构4、用于引导气流降温的引流机构5和用于加湿空气促进降温的滚动沾湿机构6，角度调节机构3位于箱体1的内部，风力机构4固定安装在角度调节机构3上，引流机构5位于角度调节机构3的一端，射灯本体2固定安装在引流机构5上，滚动沾湿机构6位于角度调节机构3和箱体1上。
角度调节机构3包括电机31、转轴32、竖板33、角度调节杆34、倾斜固定杆35、横杆36、活动连接杆37、角度板38、固定轴39、齿轮310和螺纹管311，倾斜固定杆35的表面固定连接有安装板312，安装板312的表面通过螺栓固定连接有箱体1的内壁上，角度调节杆34的一端与倾斜固定杆35的表面铰接，倾斜固定杆35的表面固定连接有横杆36，横杆36的表面与活动连接杆37的一端铰接，角度板38的一端与活动连接杆37的另一端铰接，齿轮310的表面固定连接有固定轴39，固定轴39的一端贯穿并延伸至角度调节板的另一面，角度板38的表面与固定轴39的表面固定连接，竖板33的表面与角度调节杆34的底部固定连接，竖板33的表面设置有轴承，电机31输出轴通过联轴器与转轴32的表面固定连接，转轴32的表面与轴承的内圈固定连接，螺纹管311的表面与转轴32的表面套接，螺纹管311的表面与齿轮310的表面啮合。
风力机构4包括风力囊41、三块弧形内板42、中心球43、强力弹簧44、进风口45和出风管46，风力囊41固定连接在角度调节板、活动连接杆37和倾斜固定杆35之间，三块弧形内板42分别对应角度调节板、活动连接杆37和倾斜固定杆35，中心球43的表面固定连接有三条与三块弧形内板42一一对应的强力弹簧44，风力囊41的表面开设有进风口45，风力囊41的表面套接有出风管46，进风口45的内壁和出风管46的内壁均固定安装有单向导气阀47，出风管46的表面与竖板33的表面和角度调节板的表面固定连接，出风管46的材料包括不锈钢。
引流机构5包括第一引风管51、第二引风管52、分流环53、安装环54、曲线散热翅55、若干个导热杆56和分散环57，第一引风管51的一端和第二引风管52的一端固定连接，第一引风管51的内壁固定连接有连接块58，转轴32的表面与连接块58的表面固定连接，分流环53固定连接在第二引风管52的内壁上，转轴32的一端贯穿分流环53，分流环53的外环与第二引风管52的内壁之间设置有若干个空隙，分流环53的内壁与转轴32之间设置有空隙，第一引风管51和第二引风管52的表面均呈喇叭形状，安装环54的表面与导热杆56的一端固定连接，导热杆56的另一端与分散环57的表面固定连接，射灯本体2固定安装在安装环54的内壁上，安装环54的内壁与射灯本体2之间设置有空隙，曲线散热翅55交错分布在射灯本体2上。
滚动沾湿机构6包括水箱61、分割腔62、吸水海绵63、出水口64、密封板65、滑杆66、推挤块67和负吸孔68，水箱61固定安装在箱体1上，水箱61上设置有进水口，分割腔62设置在水箱61的内部，吸水海绵63固定连接在分割腔62的内壁上，水箱61与分割腔62之间设置有出水口64，出水口64的一端滑动连接有密封板65，密封板65的表面固定连接有滑块，分割腔62的内壁开设有滑槽，滑槽的内壁滑动连接滑块，滑块的表面固定连接有伸缩簧，伸缩簧的一端与滑槽的内壁固定连接，滑杆66的一端与密封板65的表面固定连接，滑杆66的一端伸出水箱61，吸水海绵63的表面呈弧形状，分割腔62的内壁呈倾斜状，推挤块67固定连接在转轴32上，负吸口开设在第一引风管51上，第一引风管51位于吸水海绵63的正下方，箱体1的表面开设有通槽7，转轴32位于通槽7的内部，箱体1的表面铰接有操作门8，操作门8的表面固定安装有扣锁9，操作门8的表面通过扣锁9与箱体1的表面固定连接。
使用时，连接电源，启动电机31，电机31通过转轴32带动螺纹管311转动，螺纹管311带动齿轮310旋转，齿轮310通过固定轴39带动角度板38旋转，角度板38带动活动连接杆37活动升降，角度调节杆34通过竖板33带动转轴32升降，转轴32通过连接块58带动第一引风管51和第二引风管52升降和旋转，上升的推挤块67通过滑杆66波动密封板65，水箱61内部的水通过出水口64沿着分割腔62的内壁流向吸水海绵63，第一引风管51上升接触旋转挤压着吸水海绵63，吸水海绵63内的水全面浸润水箱61的表面，第一引风管51表面上的负吸孔68均含有水珠，升降的活动连接杆37带动角度调节杆34升降，升降的角度调节杆34以及活动的活动连接杆37配合着固定的倾斜固定杆35挤压风力囊41，风力囊41内部的气体通过出风管46吹向第一引风管51，气流快速通过的时候会通过负压力量吸走负吸孔68内的水珠并将水珠散化，湿润的气流通过分流环53与转轴32及第二引风管52之间狭小的空隙增速后吹向射灯本体2的周围，曲线散热翅55聚集射灯本体2上的热量通过利用曲线狭小的流道对湿润的空气引流，湿润空气全面接触从靠近射灯本体2的表面处将热量吹走，同时加速蒸发降温，从而完成了整个导气促进自然风冷效果的节能高效射灯的促进自然风对射灯降温的过程。
