技术领域
本发明属于煤矿开采技术领域，具体涉及一种便于煤矿开采使用的煤质量检测装置。
背景技术
煤矿是人类在富含煤炭的矿区开采煤炭资源的区域，一般分为井工煤矿和露天煤矿。当煤层离地表远时，一般选择向地下开掘巷道采掘煤炭，此为井工煤矿。当煤层距地表的距离很近时，一般选择直接剥离地表土层挖掘煤炭，此为露天煤矿。
在煤矿开采后需要对开采出来的煤矿井下检测来判断煤矿的质量，传统的对煤矿进行水份、灰分、发热量和粉碎工序的检测均是在不同的设备上进行的，不仅占用空间大，比较麻烦，而且检测效率低下。
为此，我们提出一种便于煤矿开采使用的煤质量检测装置来解决现有技术中存在的问题，使其可以对煤块分别进行水份含量检测，灰分含量检测和发热量含量检测，一体化设备，减少了多个设备的占用空间，可以一边进行水份含量检测一边进行灰分含量检测，提高了检测效率。
发明内容
本发明的目的在于提供一种便于煤矿开采使用的煤质量检测装置，以解决上述背景技术中提出传统的对煤矿进行水份、灰分、发热量和粉碎工序的检测均是在不同的设备上进行的，不仅占用空间大，比较麻烦，而且检测效率低的问题。
为实现上述目的，本发明采用了如下技术方案：
一种便于煤矿开采使用的煤质量检测装置，包括基板以及基板底部两侧通过支腿安装的万向轮，所述基板上安装有转动机构、煤矿粉碎机和氧弹量热仪，所述转动机构位于煤矿粉碎机和氧弹量热仪之间，所述转动机构顶部转动安装有转盘，所述转盘顶部通过两组支撑块安装有气缸，所述气缸输出端安装有限位块和称量机构，所述称量机构包括固定块、称重计和物料杯，所述固定块和气缸输出端相连，所述称重计固定在固定块顶部，所述物料杯放置在称重计上，所述物料杯的杯壁上均匀刻有通孔，所述基板两侧分别位于煤矿粉碎机和氧弹量热仪顶部通过支架安装有支撑板，所述支撑板上分别安装有除尘箱体和加热箱体，其中一组所述支撑板底部设有和加热箱体通过导管相连的压缩气体罐，所述导管上安装有截止阀，所述除尘箱体和加热箱体上分别对应气缸输出端的限位块分别开设有相配合的第一槽口和第二槽口，所述除尘箱体一侧安装有送风机构，所述加热箱体内部覆盖有带表皮的加热电阻丝层，所述加热箱体一侧设有电子温度计，所述电子温度计顶部设有插接安装的干燥剂管。
优选的，所述转动机构包括电机、主轴、两组皮带轮和皮带，所述主轴底部和基板转动连接，所述电机输出端和主轴上均套有皮带轮，两组所述皮带轮之间通过皮带传动连接。
优选的，所述支撑板的水平高度和转盘的水平高度一致。
优选的，所述支架一侧焊接有连接块，所述连接块上开设有定位孔。
优选的，所述第一槽口和第二槽口的形状一致，所述限位块分别与第一槽口和第二槽口配合关系为间隙配合，所述第一槽口和第二槽口上下开口位置的侧壁上设有密封垫。
优选的，所述送风机构包括风机、风管和导流罩，所述风机上的风管贯穿除尘箱体，且风管端部和导流罩相连接。
优选的，所述风机底部设有三角架，所述三角架焊接在除尘箱体的侧壁上。
优选的，所述加热箱体侧壁包括不锈钢侧壁和隔热层，所述隔热层为陶瓷隔热层。
本发明的技术效果和优点：本发明提出的一种便于煤矿开采使用的煤质量检测装置，与现有技术相比，具有以下优点：
1、本发明可以对煤块分别进行水份含量检测，灰分含量检测和发热量含量检测，一体化设备，提高了检测效率，减少了多个设备的占用空间；
2、通过将煤块放入物料杯内进行检测，通过转动机构带动转盘转动调节，在转盘上设置两组气缸和称量机构，可以一边进行水份含量检测一边进行灰分含量检测，循环操作检测，提高了检测效率。
附图说明

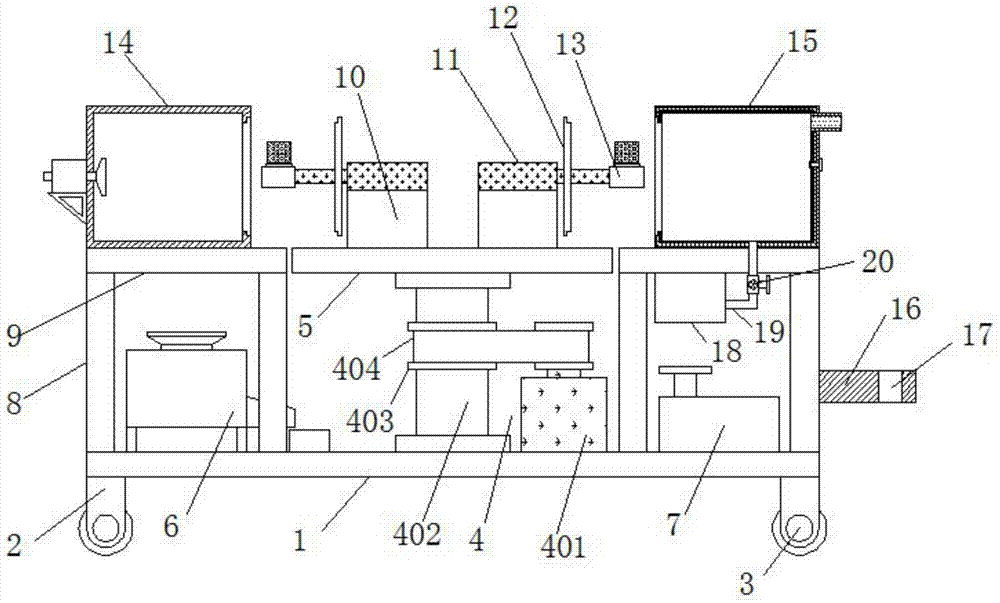

图1为本发明的结构示意图；
图2为本发明的称量机构结构示意图；
图3为本发明的转盘部分俯视结构示意图；
图4为本发明的除尘箱体放大结构示意图；
图5为本发明的加热箱体放大结构示意图。
图中：1基板、2支腿、3万向轮、4转动机构、401电机、402主轴、403皮带轮、404皮带、5转盘、6煤矿粉碎机、7氧弹量热仪、8支架、9支撑板、10支撑块、11气缸、12限位块、13称量机构、131固定块、132称重计、133物料杯、134通孔、14除尘箱体、15加热箱体、151不锈钢侧壁、152隔热层、153加热电阻丝层、16连接块、17定位孔、18压缩气体罐、19导管、20截止阀、21第一槽口、22送风机构、221风机、222风管、223导流罩、23三角架、24电子温度计、25干燥剂管、26第二槽口。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
本发明提供了如图1-5所示的一种便于煤矿开采使用的煤质量检测装置，包括基板1以及基板1底部两侧通过支腿2安装的万向轮3，设置万向轮3结构，使得装置移动方便；所述基板1上安装有转动机构4、煤矿粉碎机6和氧弹量热仪7，所述转动机构4位于煤矿粉碎机6和氧弹量热仪7之间，所述转动机构4顶部转动安装有转盘5，所述转盘5顶部通过两组支撑块10安装有气缸11，所述气缸11输出端安装有限位块12和称量机构13，所述称量机构13包括固定块131、称重计132和物料杯133，物料杯133用于放置需要检测的煤块；所述固定块131和气缸11输出端相连，所述称重计132固定在固定块131顶部，所述物料杯133放置在称重计132上，所述物料杯133的杯壁上均匀刻有通孔134，所述基板1两侧分别位于煤矿粉碎机6和氧弹量热仪7顶部通过支架8安装有支撑板9，所述支撑板9上分别安装有除尘箱体14和加热箱体15，其中一组所述支撑板9底部设有和加热箱体15通过导管19相连的压缩气体罐18，压缩气体罐18内预先冲好惰性气体；所述导管19上安装有截止阀20，所述除尘箱体14和加热箱体15上分别对应气缸11输出端的限位块12分别开设有相配合的第一槽口21和第二槽口26，所述除尘箱体14一侧安装有送风机构22，送风机构22用于给除尘箱体14内进行送风；所述加热箱体15内部覆盖有带表皮的加热电阻丝层153，加热电阻丝层153给加热箱体15内部加热，通过电子温度计24实时监测；所述加热箱体15一侧设有电子温度计24，所述电子温度计24顶部设有插接安装的干燥剂管25，干燥剂管25内填充满干燥剂。
煤矿粉碎机6采用的是300型锤式破碎机，电机功率5.5KW，主轴转速1400r/min，出料粒度2mm，
氧弹量热仪7型号为GEME-IKAC2000，大测量范围40000J，测量模式为快速动态，快速动态测量时间8min，等温测量时间17min，快速动态测量重复性0.1％RSD，等温测量重复性0.1％RSD，温度测量精度0.0001K。
较佳地，所述转动机构4包括电机401、主轴402、两组皮带轮403和皮带404，所述主轴402底部和基板1转动连接，所述电机401输出端和主轴402上均套有皮带轮403，两组所述皮带轮403之间通过皮带404传动连接。
通过采用上述技术方案，通过电机401带动主轴402转动，通过主轴402带动转盘5进行转动调节。
较佳地，所述支撑板9的水平高度和转盘5的水平高度一致。
通过采用上述技术方案，保持支撑板9的水平高度和转盘5的水平高度一致，方便物料杯133伸入除尘箱体14和加热箱体15内，便于限位块12和槽口进行配合。
较佳地，所述支架8一侧焊接有连接块16，所述连接块16上开设有定位孔17。
通过采用上述技术方案，通过设置连接块16和定位孔17结构，方便通过定位孔17和外部牵引设备相连。
较佳地，所述第一槽口21和第二槽口26的形状一致，所述限位块12分别与第一槽口21和第二槽口26配合关系为间隙配合，所述第一槽口21和第二槽口26上下开口位置的侧壁上设有密封垫。
通过采用上述技术方案，第一槽口21和第二槽口26，限位块12分别与第一槽口21和第二槽口26配合关系为间隙配合，方便限位块12分别插入第一槽口21和第二槽口26内，保证除尘箱体14和加热箱体15的密封性。
较佳地，所述送风机构22包括风机221、风管222和导流罩223，所述风机221上的风管222贯穿除尘箱体14，且风管222端部和导流罩223相连接。
通过采用上述技术方案，风机221工作，将风通过导流罩223散入除尘箱体14内，将灰分吹走。
较佳地，所述风机221底部设有三角架23，所述三角架23焊接在除尘箱体14的侧壁上。
通过采用上述技术方案，三角架23为风机221提供支撑结构，提高风机221的安装稳定性。
较佳地，所述加热箱体15侧壁包括不锈钢侧壁151和隔热层152，所述隔热层152为陶瓷隔热层。
通过采用上述技术方案，设置隔热层152，且隔热层152为陶瓷隔热层，减少热量从加热箱体15的外泄。
工作原理：将需要检测的煤块放入物料杯133中，通过转动机构4带动转盘5转动，物料杯133正对加热箱体15一侧的第二槽口26位置时，通过气缸11推动物料杯133伸入加热箱体15内，限位块12卡在第二槽口26位置密封，同时加热箱体15侧壁上的加热电阻丝层153工作加热，通过电子温度计24实时监测加热温度，压缩气体罐18内预先加好惰性气体，打开导管19上的截止阀20，将惰性气体冲入加热箱体15内，通过惰性气体将加热煤块时产生的蒸汽带入干燥剂管25内的干燥剂吸附，蒸汽吸附完成后，称重计132记录数据，或者通过称量干燥剂管25的重量变化来判断煤块内的水份，再通过转动机构4带动转盘5将物料杯133转动至正对第一槽口21位置一侧，气缸11推动物料杯133伸入除尘箱体14内部，同时限位块12卡在第一槽口21位置密封，通过送风机构22朝除尘箱体14内送风将煤块表面的灰粉从物料杯133上的通孔134吹走，通过称重计132记录数据变化，即可以得出煤块中的灰分含量，通过基板1底部的煤矿粉碎机6方便将煤块进行粉碎处理，粉碎后的煤块可以放入基板1另一侧的氧弹量热仪7内进行发热量实验检测。
最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
