技术领域
本实用新型涉及精密型腔模运输技术领域，具体为一种精密型腔模的车间运输装置。
背景技术
模具(mújù)，工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压等方法得到所需产品的各种模子和工具。简而言之，模具是用来制作成型物品的工具，这种工具由各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。素有“工业之母”的称号。
精密型腔模使用广泛，工业生产中起到重要作用，同时将精密型腔模放置在加工车间，便于车间使用精密型腔模，但是在精密型腔模运输时，由于没有合理的运输装置，经常需要员工手动搬运，若使用其他移动装置搬运精密型腔模，也会导致在运输过程中精密型腔模相互碰撞，导致精密型腔模损耗。
实用新型内容
针对现有技术的不足，本实用新型提供了一种精密型腔模的车间运输装置，解决了现有的精密型腔模使用广泛，工业生产中起到重要作用，同时将精密型腔模放置在加工车间，便于车间使用精密型腔模，但是在精密型腔模运输时，由于没有合理的运输装置，经常需要员工手动搬运。
为实现以上目的，本实用新型通过以下技术方案予以实现：包括矩形基座,所述矩形基座上设有存放机构以及移动机构；
所述存放机构主要包括：矩形箱体、矩形挡盖以及若干个支柱；
所述矩形箱体安置于矩形基座上壁面，所述矩形箱体上壁面开设有矩形通孔，所述矩形箱体上壁面四角处均插装有轴承，每个所述轴承上均插装有螺纹杆，每个所述螺纹杆上均插装有丝杠副，所述矩形挡盖安置于两对所述丝杠副上，所述矩形挡盖下壁面安装有若干个等距离排列的折型架，每个所述折型架上均插装有隔板，所述若干个支柱分别两排等距离排列安置于矩形箱体内下壁面，每个所述支柱上均套装有支撑环，前后位置相对应的支撑环上共同安装有承载板，所述若干个支柱上套装有弹簧，所述弹簧上其中一端安置于矩形箱体内下壁面，且其另一端与支撑环相连接。
所述移动机构主要包括：若干个支撑架以及若干个移动轮；
所述若干个支撑架分别安置于矩形基座下壁面，所述若干个移动轮分别安置于支撑架下壁面，所述若干个支撑架之间均固定有支杆。
优选的，每个所述螺纹杆上均套装有环形把手，每个所述螺纹杆上端且位于环形把手下方安装有第一环形垫圈。
优选的，每个所述承载板上壁面均粘贴有第一胶垫，每个所述隔板上均安装有第二胶垫。
优选的，所述矩形箱体侧壁面安装有折型把手，所述折型把手上套装有第三胶垫。
优选的，所述若干个折型架上套装有第二环形垫圈。
优选的，所述矩形基座内壁面铺设有第四胶垫。
有益效果
本实用新型提供了一种精密型腔模的车间运输装置。具备以下有益效果：在精密型腔模运输时，能够合理的对精密型腔模进行放置，让并且放置精密型腔模相互的碰撞，减少人们在车间手动搬运移动精密型腔模。
附图说明

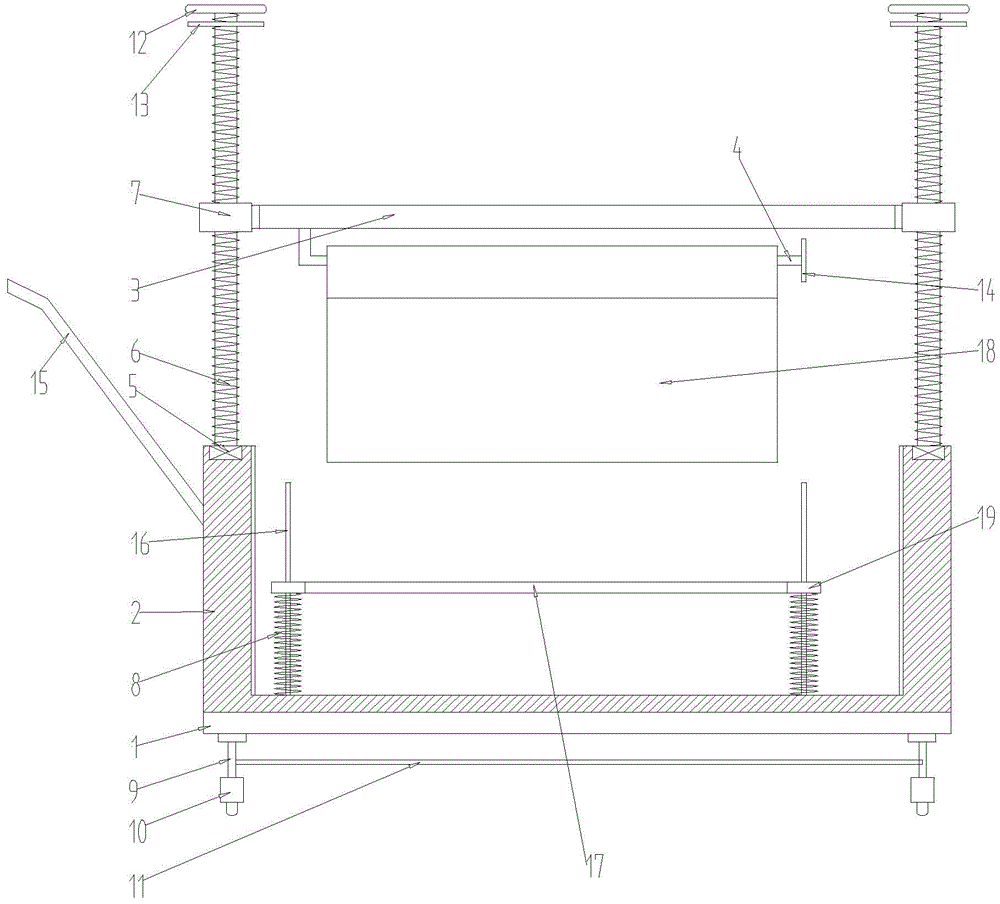

图1为本实用新型所述一种精密型腔模的车间运输装置的结构示意图。
图2为本实用新型所述一种精密型腔模的车间运输装置的侧视图。
图3为本实用新型所述一种精密型腔模的车间运输装置的矩形挡盖俯视图。
图中：1-矩形基座；2-矩形箱体；3-矩形挡盖；4-折型架；5-轴承；6-螺纹杆；7-丝杠副；8-弹簧；9-支撑架；10-移动轮；11-支杆；12-环形把手；13-第一环形垫圈；14-第二环形垫圈；15-折型把手；16-支柱；17-承载板；18-隔板；19-支撑环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种精密型腔模的车间运输装置，包括矩形基座1，所述矩形基座1上设有存放机构以及移动机构；所述存放机构主要包括：矩形箱体2、矩形挡盖3以及若干个支柱16；所述矩形箱体2安置于矩形基座1上壁面，所述矩形箱体2上壁面开设有矩形通孔，所述矩形箱体2上壁面四角处均插装有轴承5，每个所述轴承5上均插装有螺纹杆6，每个所述螺纹杆6上均插装有丝杠副7，所述矩形挡盖3安置于两对所述丝杠副7上，所述矩形挡盖3下壁面安装有若干个等距离排列的折型架4，每个所述折型架4上均插装有隔板18，所述若干个支柱16分别两排等距离排列安置于矩形箱体2内下壁面，每个所述支柱16上均套装有支撑环19，前后位置相对应的支撑环19上共同安装有承载板17，所述若干个支柱16上套装有弹簧8，所述弹簧8上其中一端安置于矩形箱体2内下壁面，且其另一端与支撑环19相连接。所述移动机构主要包括：若干个支撑架9以及若干个移动轮10；所述若干个支撑架9分别安置于矩形基座1下壁面，所述若干个移动轮10分别安置于支撑架9下壁面，所述若干个支撑架9之间均固定有支杆11；每个所述螺纹杆6上均套装有环形把手12，每个所述螺纹杆6上端且位于环形把手12下方安装有第一环形垫圈13；每个所述承载板17上壁面均粘贴有第一胶垫，每个所述隔板18上均安装有第二胶垫；所述矩形箱体2侧壁面安装有折型把手15，所述折型把手15上套装有第三胶垫；所述若干个折型架4上套装有第二环形垫圈14；所述矩形基座1内壁面铺设有第四胶垫。
实施例：通过本领域人员，将本案中所有电气件与其适配的电源通过导线进行连接，并且应该根据实际情况，选择合适的控制器，以满足控制需求，具体连接以及控制顺序，应参考下述工作原理中，各电气件之间先后工作顺序完成电性连接，其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，不在对电气控制做说明，在使用时，通过矩形基座1下壁面安装的支撑架9上连接的移动轮10能够移动，便于本装置移动，在矩形箱体2上壁面轴承5插装的螺纹杆6能够转动，螺纹杆6能够顺时针或者逆时针转动，在螺纹杆6上顺时针转动时，螺纹杆6上的丝杠副7能够升起，从而矩形挡盖3升起，将矩形箱体2上的矩形通孔露出，便于精密型腔模放置在矩形箱体2内部，矩形箱体2内下壁面安装的支柱16起到支撑作用，用于对支撑环19的支撑，支撑环19上的承载板17便于精密型腔模放置，多个承载板17之间的距离较少，在精密型腔模放置时，可以同时放置在多个承载板17上，便于精密型腔模放置稳定，在矩形挡盖3下壁面的折型架4上套装的隔板18能够拆卸，所以可以根据精密型腔模放置的宽度进行调整，在精密型腔模放置完成之后，之后将逆时针转动，从而丝杠副7下降，从而达到矩形挡盖3下降，让隔板18将精密型腔模分开，从而防止精密型腔模相互碰撞，减少精密型腔模损耗。
