技术领域
本实用新型涉及玻璃镜片技术领域，具体为一种玻璃镜片加工用镜片高效擦拭装置。
背景技术
目前玻璃镜片的主要原料是光学玻璃，其折射率比树脂镜片高，因此在同样度数情况下，玻璃镜片要比树脂镜片薄，玻璃镜片的透光率和机械化学性能都比较好，有恒定的折射率、理化性能稳定，没有颜色的镜片称光学白托，有色片中的粉红片称克罗克赛镜片，克罗克赛镜片能吸收紫外线、对强光略有吸收作用，玻璃镜片在加工的过程中或多或少都会有灰尘或者是指纹，因此需要对玻璃镜片进行擦拭，而目前一般都是通过人工进行擦拭，从而存在需要花费大量的时间和精力、工作效率低下、擦拭效果差、擦拭完毕后有的镜片上还是会不小心残留到指纹的缺点，因此，我们提出一种玻璃镜片加工用镜片高效擦拭装置。
专利号CN201720281202.7，公开了一种玻璃镜片擦拭装置，尤其涉及一种玻璃镜片加工用镜片高效擦拭装置。本实用新型要解决的技术问题是提供一种省时省力、擦拭效果佳、提高工作效率的玻璃镜片加工用镜片高效擦拭装置。为了解决上述技术问题，本实用新型提供了这样一种玻璃镜片加工用镜片高效擦拭装置，包括有底板、支撑架、横板、推块、第一海绵、推杆等；底板顶部左右两侧焊接有支撑架，两个支撑架之间的中部焊接有横板，横板上均匀间隔的开有圆形放置槽，圆形放置槽内活动式设有推块。本实用新型通过第一擦拭装置和第二擦拭装置对玻璃镜片的正面和反面进行擦洗，从而达到了省时省力、擦拭效果佳、提高工作效率的效果，该实用新型的缺点为：1、采用了多个轴承座和转轴对玻璃镜片进行擦拭，不仅结构实用较多比较复杂，而且一次也只能够对七个镜片进行擦拭，效率不是很高，成本较大。
实用新型内容
本实用新型的目的在于提供一种玻璃镜片加工用镜片高效擦拭装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种玻璃镜片加工用镜片高效擦拭装置，包括装置底箱，所述装置底箱内部底端固定连接有储水箱，所述储水箱顶部连接有第一水管，所述第一水管顶部通过水泵连接有第二水管，所述第二水管顶部贯穿装置底箱连接有放置圆盘，所述放置圆盘内部中间开设有插孔，所述第二水管外侧顶部焊接有插孔，所述第二水管顶部连接有雾化喷头，所述放置圆盘顶部外侧开设有第一放置槽，所述放置圆盘顶部内侧开设有第二放置槽，所述装置底箱右侧顶部连接有进水管，所述进水管左侧贯穿装置底箱连接有储水箱。
作为本实用新型的一种优选实施方式，所述第一放置槽和第二放置槽内部均贴合有海绵垫，所述第一放置槽、第二放置槽和海绵垫内部均开设有透气孔。
作为本实用新型的一种优选实施方式，所述第二水管外侧顶部活动连接有轴承，所述轴承外侧固定连接有固定板，所述固定板顶部左右两侧均安装有电热管。
作为本实用新型的一种优选实施方式，所述装置底箱顶部左右两侧均固定连接有固定框板，所述固定框板内侧底部中间固定连接有电动伸缩缸，所述电动伸缩缸底部固定连接有电机，所述电机底部连接有电机轴。
作为本实用新型的一种优选实施方式，所述电机轴底部固定连接有擦拭板，所述擦拭板底部固定连接有海绵层，所述海绵层底部固定连接有擦拭布。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型通过放置圆盘上的第一放置槽和第二放置槽以及雾化喷头，不仅在放置圆盘上开设多个放置环形槽，能够在环形槽内放置多个镜片，省去了复杂的结构，能够一次对多个玻璃镜片进行擦拭，而且在放置圆盘的中心设置有雾化喷头，能够利用雾化喷头对一圈的玻璃镜片进行打湿，提升清洁的效果，省去了多个喷头的设置，有利于更为实用的使用一种玻璃镜片加工用镜片高效擦拭装置。
2.本实用新型通过第二水管上的轴承和轴承上的固定板以及固定板上的电热管，可以在玻璃镜片擦拭清洁完成后，对玻璃镜片进行烘干，有利于更为实用的使用一种玻璃镜片加工用镜片高效擦拭装置。
3.本实用新型通过第一放置槽和第二放置槽内的海绵垫，可以在玻璃镜片放置到放置槽内时，对玻璃镜片的底部进行保护，避免了玻璃镜片底部在擦拭时刮花，有利于更为实用的使用一种玻璃镜片加工用镜片高效擦拭装置。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

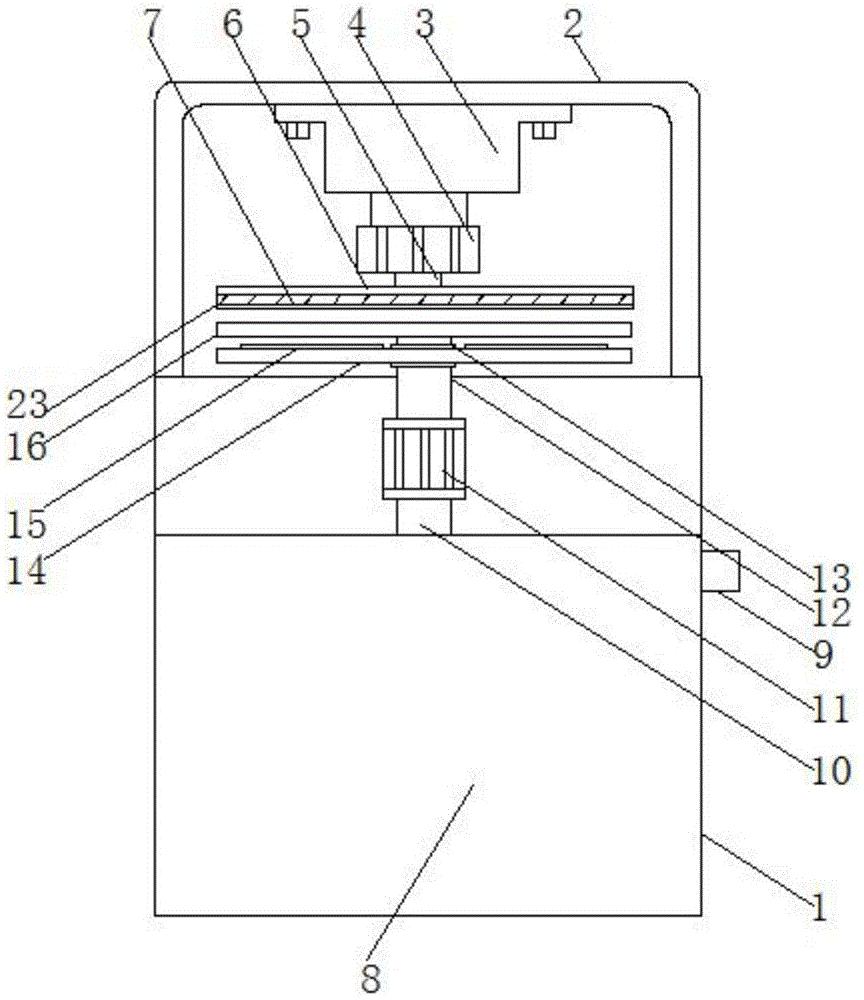

图1为本实用新型一种玻璃镜片加工用镜片高效擦拭装置的主视图；
图2为本实用新型一种玻璃镜片加工用镜片高效擦拭装置的放置圆盘俯视图。
图中：1，装置底箱2，固定框板3，电动伸缩缸4，电机5，电机轴6，擦拭板7，擦拭布8，储水箱9，进水管10，第一水管11，水泵12，第二水管13，轴承14，固定板15，电热管16，放置圆盘17，第一放置槽18，第二放置槽19，海绵垫20，透气孔21，插孔22，雾化喷头23，海绵层。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-2，本实用新型提供一种技术方案：一种玻璃镜片加工用镜片高效擦拭装置，包括装置底箱1，所述装置底箱1内部底端固定连接有储水箱8，所述储水箱8顶部连接有第一水管10，所述第一水管10顶部通过水泵11连接有第二水管12，所述第二水管12顶部贯穿装置底箱1连接有放置圆盘16，所述放置圆盘16内部中间开设有插孔21，所述第二水管21外侧顶部焊接有插孔21，所述第二水管21顶部连接有雾化喷头22，所述放置圆盘16顶部外侧开设有第一放置槽17，所述放置圆盘16顶部内侧开设有第二放置槽18，所述装置底箱1右侧顶部连接有进水管9，所述进水管9左侧贯穿装置底箱1连接有储水箱8。
本实施例中请参阅图1，通过放置圆盘16上的第一放置槽17和第二放置槽18以及雾化喷头22，不仅在放置圆盘16上开设多个放置环形槽，能够在环形槽内放置多个镜片，省去了复杂的结构，能够一次对多个玻璃镜片进行擦拭，而且在放置圆盘16的中心设置有雾化喷头22，能够利用雾化喷头22对一圈的玻璃镜片进行打湿，提升清洁的效果，省去了多个喷头的设置，有利于更为实用的使用一种玻璃镜片加工用镜片高效擦拭装置。
其中，所述第一放置槽17和第二放置槽18内部均贴合有海绵垫19，所述第一放置槽17、第二放置槽18和海绵垫19内部均开设有透气孔20。
本实施例中请参阅图2，通过第一放置槽17和第二放置槽18内的海绵垫19，可以在玻璃镜片放置到放置槽内时，对玻璃镜片的底部进行保护，避免了玻璃镜片底部在擦拭时刮花，有利于更为实用的使用一种玻璃镜片加工用镜片高效擦拭装置。
其中，所述第二水管12外侧顶部活动连接有轴承13，所述轴承13外侧固定连接有固定板14，所述固定板14顶部左右两侧均安装有电热管15。
本实施例中请参阅图1，通过第二水管12上的轴承13和轴承13上的固定板14以及固定板14上的电热管15，可以在玻璃镜片擦拭清洁完成后，对玻璃镜片进行烘干，有利于更为实用的使用一种玻璃镜片加工用镜片高效擦拭装置。
其中，所述装置底箱1顶部左右两侧均固定连接有固定框板2，所述固定框板2内侧底部中间固定连接有电动伸缩缸3，所述电动伸缩缸3底部固定连接有电机4，所述电机4底部连接有电机轴5。
其中，所述电机轴5底部固定连接有擦拭板6，所述擦拭板6底部固定连接有海绵层23，所述海绵层23底部固定连接有擦拭布7。
在一种玻璃镜片加工用镜片高效擦拭装置使用的时候，先将电动伸缩缸3、水泵11和电热管15与外部电源电性连接，然后将电动伸缩缸3、水泵11和电热管15与外部控制开关信号连接，在连接完成后，可以将多个玻璃镜片分别放入到第一放置槽17和第二放置槽18内，然后利用外部控制开关启动电动伸缩缸3，电动伸缩缸3会带动电机4、电机轴5、擦拭板6和擦拭布7下移，然后打开电机4，电机4带动电机轴5，电机轴5带动擦拭板6，擦拭板6带动海绵层23，海绵层23带动擦拭布7，对镜片进行擦拭，在擦拭的过程中，可以打开水泵11，水泵11经过第一水管10和第二水管12将水输入至雾化喷头22，将水喷出打湿镜片，当镜片擦拭完成后，可以打开电热管15，利用电热管15对镜片进行烘干，需注意的是控制电动伸缩缸3的开关要为双控开关，如果要控制电热管15的温度，可以在装置上另装温度控制器。
