技术领域
本发明涉及污水处理技术领域，具体为一种纺织生产用污水处理设备。
背景技术
防止废水是指纺织生产过程中产生的各种废水，包括印染废水、化纤纺织废水和洗毛废水等几大类，其中污染最严重的部分为印染废水和化纤纺织废水。纺织废水中往往含有悬浮物、油脂、纤维屑、表面活性剂和各种染料等，在进行污水处理时均需要通过多种过滤方式对废水中所含固体进行拦截过滤，固体的组成又可分为溶解性固体和悬浮性固体，其中溶解性固体随着与污水接触时间的增加被逐渐溶解，而悬浮性固体则需要通过设置滤网或滤板等网状结构将其拦截。随着使用时间的增加，滤网或滤板表面拦截的固体积攒较多后则会导致输水管路堵塞的情况出现，因此需要定期取出滤网和滤板并对其表面的缠结物进行清理。这样的清洁方式在耗费较多人力的同时，无法有效得知滤网的堵塞状态，使得清理周期在污水中固体含量出现变化时无法进行相应有效的调整。
发明内容
针对现有技术的不足，本发明提供了一种纺织生产用污水处理设备，能够实时检测污水中固体的拦截量并及时清理，减少人力资源的浪费和保障污水的正常输送。
为实现以上目的，本发明通过以下技术方案予以实现：一种纺织生产用污水处理设备，包括安装架，所述安装架上固定安装有筒体，且筒体的内腔上半部嵌装有快滤层，筒体正面的顶部插接有与自身内腔连通的入水管，筒体底部的中部焊接有与自身内腔连通的排水管，且排水管上固定安装有排水阀，入水管内滑动连接有滤网，滤网的后侧设置有检测机构，且滤网正面的中部固定安装有清理机构，入水管为可拆卸式安装。
优选的，所述检测机构包括弹簧槽、复位弹簧、弯曲软杆、腔室、磁铁、连接弹簧、抵触囊、导体桩头和曲形导体，所述弹簧槽开设在入水管内，滤网滑动连接在弹簧槽内，复位弹簧的两端分别固定连接在弹簧槽的内后壁和滤网的背面，六个弯曲软杆呈等距环绕状固定连接在滤网的背面，入水管内呈等距环绕状开设有六个腔室，弯曲软杆与腔室的位置相对应，且弯曲软杆远离滤网的一端朝向入水管的内壁弯曲并插入腔室内，腔室内呈排状等距滑动连接有若干磁铁，位于最后侧的磁铁与弯曲软杆连接，且每两个相邻磁铁之间通过连接弹簧固定连接，每两个相邻磁铁相对一侧的上下两侧均粘接有抵触囊，位于最前侧的磁铁正面固定连接有导体桩头，腔室的内前壁内嵌装有曲形导体，且曲形导体的一端贯穿入水管的内壁，曲形导体位于入水管内壁处的一端与清理机构之间的最短间距为一毫米，复位弹簧的弹力大于滤网与清理机构的重量和，从而能够基于复位弹簧的弹力完成滤网与清理机构的复位。
优选的，所述磁铁的形状为圆盘状，且腔室的形状为圆柱状，每两个相邻磁铁之间的磁力相吸，这样的结构设计使得磁铁在伴随弯曲软杆伸入腔室内的过程中不断增加导体桩头的磁力。
优选的，所述清理机构包括固定块、第一磁块、空心杆、第二磁块、塑料弹簧、磁球、连接杆、滑动片、连通槽、转杆、磁片、清洁件和收集件，所述固定块固定连接在滤网正面的中部，且固定块内嵌装有第一磁块，六个空心杆与六个弯曲软杆相对应并呈等距环绕状固定连接在固定块的侧面，空心杆的内腔顶部固定连接有第二磁块，第二磁块的底部固定连接有塑料弹簧，且塑料弹簧相背第二磁块的一端固定连接有磁球，磁球相背塑料弹簧的一侧固定连接有连接杆，且连接杆相背磁球的一端固定连接有滑动片，滑动片的左右两侧分别与空心杆内壁的左右两侧滑动连接，且空心杆的左右两侧均开设有与自身内腔连通的连通槽，滑动片正面的左右两侧分别铰接有两个转杆的底端，两个转杆相对一侧的底部均固定连接有磁片，且两个转杆的相背一侧均沿纵向固定连接有若干等距设置的清洁件，连接杆的左右两侧均固定连接有呈列状等距分布的若干收集件，磁片与第一磁块之间的磁力相斥，从而使得磁片在接近第一磁块后基于磁斥力被推开，进而带动转杆以自身底端为圆心转动。
优选的，所述清洁件包括锥形件和倒刺，所述锥形件的尖端向后倾斜，若干倒刺固定连接在锥形件的背面。
优选的，所述收集件包括固定杆和挂钩，所述固定杆固定连接在连接杆上，且固定杆远离连接杆的一端固定连接有挂钩。
本发明提供了一种纺织生产用污水处理设备。具备以下有益效果：
(1)、该纺织生产用污水处理设备，基于过滤池内检测机构的设置，随着滤网使用时间的增加，积攒在滤网表面的絮状物与颗粒逐渐增加，其相互缠结后导致滤网的水流通量降低，进而使得水流对滤网的冲击力逐渐增加，该变化状态作为检测机构的检测标准，从而能够对滤网的堵塞程度进行实时检测，并开启清理机构对滤网表面进行清理，以确保滤网滤水功能的正常使用。
(2)、该纺织生产用污水处理设备，通过开启清理机构对滤网表面的缠结物进行清理，基于清理机构内结构的特殊设计，能够有效针对纺织污水中夹带的絮状物、丝线与碎布的结构进行区分性的处理，避免其被破碎后体积过小经由滤网排出的情况出现，同时能够对滤网上清理出的絮状物、丝线和碎布进行后续的收集处理，并便于工作人员定期清理。
(3)、该纺织生产用污水处理设备，清理机构在配合检测机构工作的同时，能够根据检测机构的实时检测结果进行自身清理功能的调节，从而采用最适用于滤网堵塞状态的清洁手段，既能够清理逐渐积攒于滤网表面的小体积杂质缠结物，又能够清理较大体积瞬时对滤网通水量造成影响的碎布等杂质，从而充分保障了污水处理工作的持续进行，节省了人工清洁或更换滤网所耗费的大量时间。
附图说明

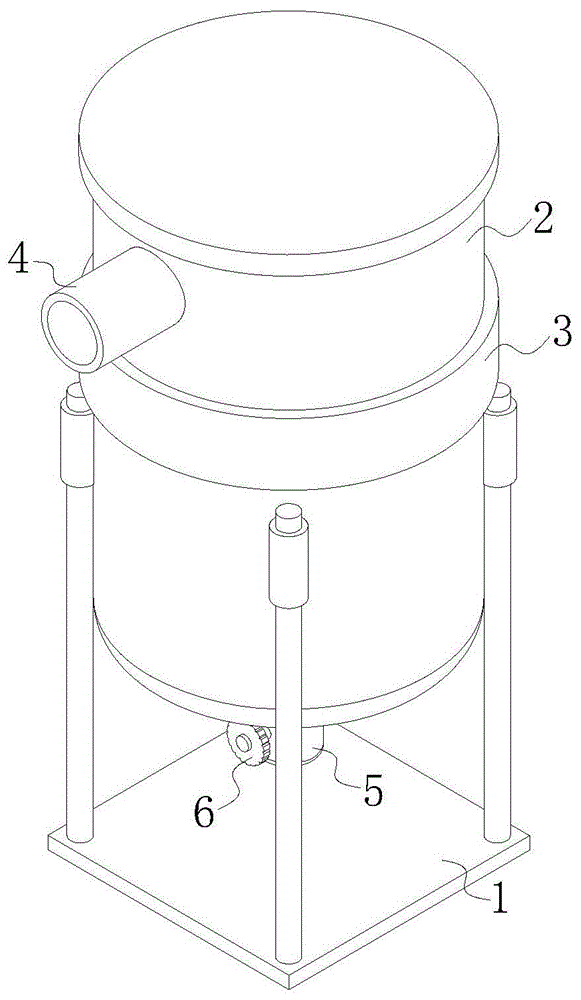

图1为本发明结构示意图；
图2为本发明入水管的侧剖图；
图3为本发明图2中的A处结构放大图；
图4为本发明清理机构的正剖图；
图5为本发明图4中的A处结构放大图；
图6为本发明清洁件的后视图；
图7为本发明收集件的正视图。
图中：1安装架、2筒体、3快滤层、4入水管、5排水管、6排水阀、7清理机构、8滤网、61弹簧槽、62复位弹簧、63弯曲软杆、64腔室、65磁铁、66连接弹簧、67抵触囊、68导体桩头、69曲形导体、701固定块、702第一磁块、703空心杆、704第二磁块、705塑料弹簧、706磁球、707连接杆、708滑动片、709连通槽、710转杆、711磁片、712清洁件、713收集件、7121锥形件、7122倒刺、7131固定杆、7132挂钩。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。
请参阅图1-7，本发明提供一种技术方案：一种纺织生产用污水处理设备，包括安装架1，安装架1上固定安装有筒体2，且筒体2的内腔上半部嵌装有快滤层3，筒体2正面的顶部插接有与自身内腔连通的入水管4，筒体2底部的中部焊接有与自身内腔连通的排水管5，且排水管5上固定安装有排水阀6，入水管4内滑动连接有滤网8，滤网8的后侧设置有检测机构6，且滤网8正面的中部固定安装有清理机构7。
检测机构6包括弹簧槽61、复位弹簧62、弯曲软杆63、腔室64、磁铁65、连接弹簧66、抵触囊67、导体桩头68和曲形导体69，弹簧槽61开设在入水管4内，滤网8滑动连接在弹簧槽61内，复位弹簧62的两端分别固定连接在弹簧槽61的内后壁和滤网8的背面，六个弯曲软杆63呈等距环绕状固定连接在滤网8的背面，入水管4内呈等距环绕状开设有六个腔室64，弯曲软杆63与腔室64的位置相对应，且弯曲软杆63远离滤网8的一端朝向入水管4的内壁弯曲并插入腔室64内，腔室64内呈排状等距滑动连接有若干磁铁65，位于最后侧的磁铁65与弯曲软杆63连接，且每两个相邻磁铁65之间通过连接弹簧66固定连接，每两个相邻磁铁65相对一侧的上下两侧均粘接有抵触囊67，位于最前侧的磁铁65正面固定连接有导体桩头68，腔室64的内前壁内嵌装有曲形导体69，且曲形导体69的一端贯穿入水管4的内壁，磁铁65的形状为圆盘状，且腔室64的形状为圆柱状，每两个相邻磁铁65之间的磁力相吸。
清理机构7包括固定块701、第一磁块702、空心杆703、第二磁块704、塑料弹簧705、磁球706、连接杆707、滑动片708、连通槽709、转杆710、磁片711、清洁件712和收集件713，固定块701固定连接在滤网8正面的中部，且固定块701内嵌装有第一磁块702，六个空心杆703与六个弯曲软杆63相对应并呈等距环绕状固定连接在固定块701的侧面，空心杆703的内腔顶部固定连接有第二磁块704，第二磁块704的底部固定连接有塑料弹簧705，且塑料弹簧705相背第二磁块704的一端固定连接有磁球706，磁球706相背塑料弹簧705的一侧固定连接有连接杆707，且连接杆707相背磁球706的一端固定连接有滑动片708，滑动片708的左右两侧分别与空心杆703内壁的左右两侧滑动连接，且空心杆703的左右两侧均开设有与自身内腔连通的连通槽709，滑动片708正面的左右两侧分别铰接有两个转杆710的底端，两个转杆710相对一侧的底部均固定连接有磁片711，且两个转杆710的相背一侧均沿纵向固定连接有若干等距设置的清洁件712，连接杆707的左右两侧均固定连接有呈列状等距分布的若干收集件713。
清洁件712包括锥形件7121和倒刺7122，锥形件7121的尖端向后倾斜，若干倒刺7122固定连接在锥形件7121的背面，收集件713包括固定杆7131和挂钩7132，固定杆7131固定连接在连接杆707上，且固定杆7131远离连接杆707的一端固定连接有挂钩7132。
使用时，将污水经由入水管4导入筒体2内，经由快滤层3对污水进行过滤，通过打开排水阀6将水体经由排水管5排出筒体2，夹带杂质的污水在流经滤网8时，杂质积攒在滤网8表面降低滤网8的通水量，使得滤网8承受的水流冲力增加，进而使得滤网8在弹簧槽61内滑动，弯曲软杆63逐渐进入腔室64内并推动磁铁65相互贴近，基于抵触囊67防止磁铁65相吸无法复位的情况出现的同时，导体桩头68伴随磁铁65的相互贴近，自身磁力逐渐增加，伴随磁铁65移动使得导体桩头68与曲形导体69接触使其磁化，经由曲形导体69释放出的磁力使得接近其的第二磁块704磁力增加，进而使得磁球706基于与第二磁块704之间的磁斥力被推动，从而带动连接杆707和滑动片708在空心杆703内移动，磁片711在接近第一磁块702后基于磁斥力被推动，从而带动转杆710转出连通槽709，锥形件7121对滤网8表面的杂物进行刮除，伴随杂物被清理，滤网8通水量逐渐恢复并依照上述工作步骤使得锥形件7121复位，复位过程中通过倒刺7122将杂物刮入空心杆703内，同时通过挂钩7132将倒刺7122带回的杂物固定。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
