技术领域
本实用新型涉及建筑领域，特别是一种圆柱型立柱辅助浇筑装置。
背景技术
混凝土浇筑指的是将混凝土浇筑入模直至塑化的过程，在土木建筑工程中把混凝土等材料到模子里制成预定形体。在圆柱型立柱浇筑的过程中需要使用模具进行浇筑之前的安装固定，模具的安装固定需要工人现场施工，工序繁琐，工作效率低下。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种圆柱型立柱辅助浇筑装置。为实现上述目的本实用新型采用以下技术方案：
一种圆柱型立柱辅助浇筑装置，包括加强筋、上拧紧螺母、上垫片、下拧紧螺母、下垫片、纸质套筒模具、安装基座、定位块、侧连杆、中心圆盘，包括加强筋螺纹安装有上拧紧螺母、上垫片、下拧紧螺母和下垫片，中心圆盘与侧连杆呈90°一体注塑成型设计，侧连杆末端连接安装定位块，中心圆盘使用螺栓定位安装在安装基座正上端位置，定位块夹装在纸质套筒模具外径。
优选的，所述安装基座由底连杆和底中心圆盘组成，底连杆和底中心圆盘呈一体注塑成型设计，底连杆呈90°垂直设计，底连杆杆体注塑成型有安装活动槽，安装活动槽外侧钻设有安装通孔。
优选的，所述定位块通过斜板与侧连杆一体注塑连接，侧连杆杆体注塑成型有上安装活动槽，上安装活动槽外侧钻设有上安装通孔，侧连杆末端位置垂直安装有垂直安装板，垂直安装板板体上固定安装有水平仪。
优选的，所述安装活动槽与上安装活动槽位置呈上下位置对应设置，安装通孔与上安装通孔位置呈上下位置对应设置。
优选的，所述定位块由垂直板和限位块组成，垂直板中轴线位置胶接安装有限位块，限位块下端面位置胶接有橡胶垫片。
优选的，所述侧连杆材质为复合塑料。
与现有技术相比，本实用新型具有以下优点：一种圆柱型立柱辅助浇筑装置，将纸质套筒模具固定安装在水平地面，定位块夹装在模具外径，加强筋穿过安装活动槽使用拧紧螺母和垫片拧紧固定，然后进行浇筑作业，混凝土浇筑在纸质套筒模具内径，成型后拆下纸质套筒模具，拧卸螺母将中心圆盘拆下，整个浇筑作业完成。
附图说明

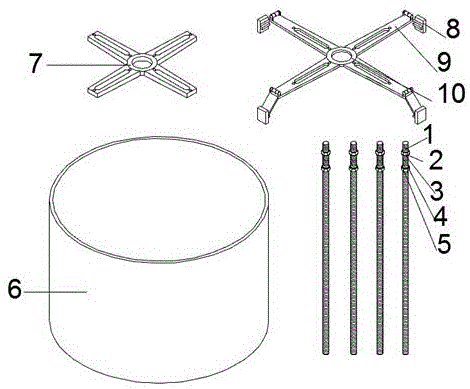

图1为本实用新型圆柱型立柱辅助浇筑装置的结构示意图。
图2为本实用新型圆柱型立柱辅助浇筑装置的工作结构示意图。
图3为本实用新型安装基座的结构示意图。
图4为本实用新型定位块和侧连杆的安装结构示意图。
图5为本实用新型加强筋的结构示意图。
图6为本实用新型橡胶垫片的安装结构示意图。
图中：1、加强筋，2、上拧紧螺母，3、上垫片，4、下拧紧螺母，5、下垫片，6、纸质套筒模具，7、安装基座，8、定位块，9、侧连杆，10、中心圆盘，11、安装通孔，12、安装活动槽，13、底连杆，14、底中心圆盘，15、垂直板，16、限位块，17、上安装通孔，18、上安装活动槽，19、水平仪，20、斜板，21、垂直安装板，22、橡胶垫片。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1、图2、图3、图4、图5和图6所示，一种圆柱型立柱辅助浇筑装置，包括加强筋1、上拧紧螺母2、上垫片3、下拧紧螺母4、下垫片5、纸质套筒模具6、安装基座7、定位块8、侧连杆9、中心圆盘10，包括加强筋1螺纹安装有上拧紧螺母2、上垫片3、下拧紧螺母4和下垫片5，上拧紧螺母2、上垫片3、下垫片5和下拧紧螺母4呈由上至下位置顺序螺纹安装，中心圆盘10盘体与外侧的侧连杆9呈90°一体注塑成型设计，侧连杆9末端连接安装有定位块8，中心圆盘10使用螺栓定位安装在安装基座7正上端位置，定位块8夹装在纸质套筒模具6外径位置。
所述安装基座7由底连杆13和底中心圆盘14组成，底连杆13和底中心圆盘14呈一体注塑成型设计，底连杆13呈90°垂直设计，底连杆13杆体注塑成型有安装活动槽12，安装活动槽12外侧钻设有安装通孔11。
所述定位块8通过斜板20与侧连杆9一体注塑连接，侧连杆9杆体注塑成型有上安装活动槽18，上安装活动槽18外侧钻设有上安装通孔17，侧连杆9末端位置垂直安装有垂直安装板21，垂直安装板21板体上固定安装有水平仪19。
所述安装活动槽12与上安装活动槽18位置呈上下位置对应设置，安装通孔11与上安装通孔17位置呈上下位置对应设置。
所述定位块8由垂直板15和限位块16组成，垂直板15中轴线位置胶接安装有限位块16，限位块16下端面位置胶接有橡胶垫片22。
所述侧连杆9材质为复合塑料。
本实用新型工作原理：一种圆柱型立柱辅助浇筑装置，将纸质套筒模具固定安装在水平地面，定位块夹装在模具外径，此时观测水平仪的状态，调整纸质套筒模具的位置，使四个水平仪处于同于水平线上，这样浇筑成型的立柱与地面呈90°垂直设计。
加强筋穿过安装活动槽使用拧紧螺母和垫片拧紧固定，此时真个装置夹紧固定在纸质套筒模具上，然后进行浇筑作业，混凝土浇筑在纸质套筒模具内径，成型后拆下纸质套筒模具，拧卸螺母将中心圆盘拆下，整个浇筑作业完成。
侧连杆的长度规格与纸质套筒模具的直径规格对应设计，方便标准化作业，提高了浇筑效率，保证了浇筑质量。本装置设计适用于中小型规格的圆柱型立柱浇筑作业。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
