技术领域
本实用新型涉及一种新型生物质气化炉。
背景技术
生物质气炉制造的秸秆燃气，属于绿色新能源，具有强大的生命力。由于植物燃气产生的原料为农作物秸秆、林木废弃物、食用菌渣、牛羊畜粪及一切可燃性物质，是一种取之不尽，用之不竭的再生资源。每个农户每天只需植物原料3-5公斤，方可解决全天生活用能（炊事、取暖、淋浴），并且像液化气一样燃烧，完全可以改变我国农村烟熏火燎的生活方式，完全可以取缔传统柴灶，替代液化气。
实用新型内容
本实用新型的目的在于提供一种新型生物质气化炉，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种新型生物质气化炉，包括气化炉本体、灰室、氧化层A、还原层、热解层、干燥层、氧化层B、出灰口、空气入口、进料口、顶盖、燃气出口，所述气化炉本体内部从下至上依次开设有灰室、氧化层A、还原层、热解层、干燥层和氧化层B，所述气化炉本体顶部开设有进料口，且进料口顶部安装有顶盖，所述气化炉本体顶部右侧开设有燃气出口。
优选的：所述新型生物质气化炉还包括弧形滑槽和进气口开合装置，所述气化炉本体内部底端的氧化层A前后两端均开设有弧形滑槽，且弧形滑槽内装有进气口开合装置。
优选的：所述进气口开合装置由环形转动环、进气口凹槽、螺孔、螺柱、环形把手和条形凹槽组成，所述环形转动环安装在氧化层A内侧一周，且可绕氧化层A转动，所述环形转动环左右两侧均开设有与空气入口相匹配的进气口凹槽，所述环形转动环前后两端均开设有螺孔，所述螺柱分别通过氧化层A上的弧形滑槽连接螺孔，且螺柱外端焊接有环形把手，所述环形转动环上等距开设有四个相同的条形凹槽以减轻自重，方便转动。
本实用新型的有益效果是：本实用新型结构简单、设计合理，使用方便，气化炉内部结构稳定可靠、安装方便，并且可以根据用户需求，快速调节空气入口的进气量大小。
附图说明

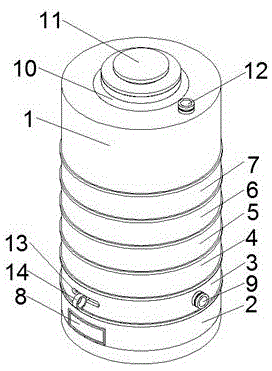

图1为本实用新型新型生物质气化炉的结构示意图；
图2为本实用新型新型生物质气化炉进气口开合装置的结构示意图。
图中：1、气化炉本体，2、灰室，3、氧化层A，4、还原层，5、热解层，6、干燥层，7、氧化层B，8、出灰口，9、空气入口，10、进料口，11、顶盖，12、燃气出口，13、弧形滑槽，14、进气口开合装置，15、环形转动环，16、进气口凹槽，17、螺孔，18、螺柱，19、环形把手，20、条形凹槽。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步阐述：
如图1-2所示，一种新型生物质气化炉，包括气化炉本体1、灰室2、氧化层A3、还原层4、热解层5、干燥层6、氧化层B7、出灰口8、空气入口9、进料口10、顶盖11、燃气出口12，所述气化炉本体1内部从下至上依次开设有灰室2、氧化层A3、还原层4、热解层5、干燥层6和氧化层B7，所述气化炉本体1顶部开设有进料口10，且进料口10顶部安装有顶盖11，所述气化炉本体1顶部右侧开设有燃气出口12。所述新型生物质气化炉还包括弧形滑槽13和进气口开合装置14，所述气化炉本体1内部底端的氧化层A3前后两端均开设有弧形滑槽13，且弧形滑槽13内装有进气口开合装置14。所述进气口开合装置14由环形转动环15、进气口凹槽16、螺孔17、螺柱18、环形把手19和条形凹槽20组成，所述环形转动环15安装在氧化层A3内侧一周，且可绕氧化层A3转动，所述环形转动环15左右两侧均开设有与空气入口9相匹配的进气口凹槽16，所述环形转动环15前后两端均开设有螺孔17，所述螺柱18分别通过氧化层A3上的弧形滑槽13连接螺孔17，且螺柱18外端焊接有环形把手19，所述环形转动环15上等距开设有四个相同的条形凹槽20以减轻自重，方便转动。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，因此等同范围内的同等变化都囊括在本实用新型范围内。
