技术领域
本实用新型涉及林木种子催芽技术领域，具体为一种林木种子催芽处理贮藏箱。
背景技术
林木种子催芽就是指通过一定的人为措施，使原本处于休眠状态的种子，特别是一些长期休眠的种子，在一定的条件及理化方法刺激的作用，使林木种子及早打破休眠状态，使其缩短发芽时间、发芽整齐、提高发芽质量的过程，林木种子催芽处理不仅节省种子、提高保苗率，播后种子出土快，出苗整齐，减少出苗时间，进而减少育苗成本和病害的发生，经过催芽处理的林木种子能够充分保证林木良种的优良品质，并且是培育林木壮苗的必须途径，是育苗工作的主要措施，然而传统林木种子催芽处理贮藏箱催芽效果不理想，导致种子催芽效果效率非常缓慢，降低了种子的发芽率和发芽质量，大大的降低了贮藏箱的使用效果。
实用新型内容
本实用新型的目的在于提供一种林木种子催芽处理贮藏箱，具备催芽效果快的优点，解决了传统林木种子催芽处理贮藏箱催芽效果慢的问题。
为实现上述目的，本实用新型提供如下技术方案：一种林木种子催芽处理贮藏箱，包括箱体，所述箱体顶部的左侧固定连接有第一固定箱，所述第一固定箱的内腔设置有旋转机构，所述旋转机构的右侧固定连接有第二固定箱，所述第二固定箱的内腔嵌设有网格笼，所述箱体内腔顶部的两侧均固定连接有支撑板，所述箱体底部的左侧固定连接有第三固定箱，所述第三固定箱的内腔设置有搅拌机构，所述箱体内腔顶部的右侧从前至后均依次连通有进液管和进料管，所述箱体内腔底部的四周均固定连接有挡板，所述挡板的底部连通有出料管，所述箱体内腔底部的中心处放置有集料箱，所述集料箱位于出料管的正下方，所述箱体底部的右侧设置有冲洗机构。
优选的，所述旋转机构包括第二齿轮、第一旋转轴、第一齿轮、第一电机和第二旋转轴，所述第一固定箱内腔顶部的右侧固定连接有第一电机，所述第一电机的输出轴套设有第一齿轮，所述第一固定箱内腔底部的左侧固定连接有轴承座，且轴承座的内腔活动连接有第一旋转轴，所述箱体内腔顶部的左侧嵌设有轴承，所述第一旋转轴的右侧贯穿第一固定箱内腔底部的右侧和轴承的内腔并与第二固定箱的左侧固定连接，所述第二固定箱的右侧固定连接有第二旋转轴，所述第二旋转轴的右侧活动连接有轴承座，且轴承座的右侧与箱体内腔顶部的右侧固定连接。
优选的，所述搅拌机构包括主动轮、第二电机、从动轮和第三旋转轴，所述第三固定箱内腔顶部的左侧固定连接有第二电机，所述第二电机的输出端套设有主动轮，所述主动轮的表面通过皮带传动连接有从动轮，所述从动轮的内腔固定连接有第三旋转轴，所述第三旋转轴的左侧活动连接有轴承座，且轴承座的左侧与第三固定箱内腔底部的左侧固定连接，所述第三固定箱内腔底部的左侧嵌设有轴承，所述第三旋转轴的右侧贯穿轴承的内腔并贯穿至箱体的内腔，所述第三旋转轴的右侧固定连接有搅拌叶片。
优选的，所述冲洗机构包括水泵和集水箱，所述箱体底部的右侧固定连接有集水箱，所述集水箱的底部固定连接有水泵，所述水泵的左侧连通有通水管，且通水管远离水泵的一端贯穿至箱体的内腔，所述水泵的右侧连通有吸水管，且吸水管远离水泵的一端贯穿至集水箱的内腔。
优选的，所述挡板内腔底部的两侧均开设有通槽，且通槽的内腔活动连接有插板，所述插板的内侧嵌设有过滤网，所述插板的内侧固定连接有凸块和凹块，且凸块和凹块卡接，所述插板的外侧开设有通孔，且通孔的内腔活动连接有螺栓，所述挡板底部的两侧均开设有配合螺栓使用的凹槽，所述插板外侧的底部固定连接有把手。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过旋转机构的设置，使用者通过第一电机带动第一齿轮开始旋转，从而带动第二齿轮开始旋转，继而带动第一旋转轴开始旋转，此时第二固定箱开始旋转，从而带动网格笼开始旋转，此时第一固定箱内的河砂对网格笼内的林木种子进行摩擦，便于使用者对林木种子进行第一次催芽处理，通过搅拌机构的配合，第二电机带动主动轮开始旋转，此时主动轮通过皮带带动从动轮开始旋转，继而带动叶片开始旋转，便于使用者将浓硫酸与林木种子充分混合，使种皮变软变薄，便于林木种子吸收水分，便于使用者对林木种子进行第二次催芽，解决了传统林木种子催芽处理贮藏箱催芽效果慢的问题。
2、本实用新型通过第二齿轮、第一旋转轴、第一齿轮、第一电机和第二旋转轴的配合，便于使用者对第二固定箱进行旋转，从而使河砂和林木种子充分混合，便于使用者对林木种子进行第一次催芽处理，通过主动轮、第二电机、从动轮和第三旋转轴的配合，使用者通过第二电机带动搅拌叶片开始旋转，从而将浓硫酸与林木种子充分混合和浸泡，便于使用者对林木种子进行第二次催芽处理，通过水泵和集水箱的配合，便于使用者对林木种子进行冲洗，同时防止浓硫酸对种子的过度浸泡，从而增加了林木种子的发芽率，通过挡板和过滤网的配合，便于使用者将浓硫酸和林木种子进行分离，通过凸块、凹块、螺栓和凹槽的配合，便于使用者对插板进行固定。
附图说明

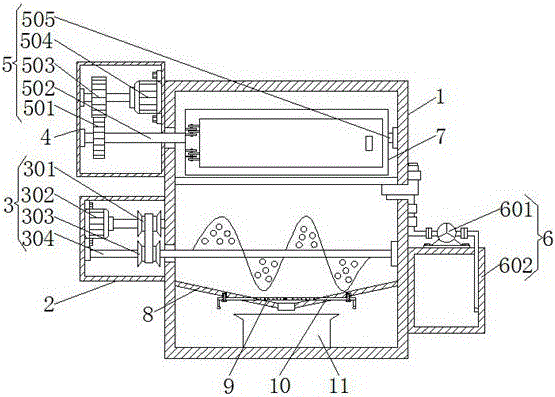

图1为本实用新型结构示意图；
图2为本实用新型箱体结构右视图；
图3为本实用新型第二固定箱结构剖视图。
图中：1、箱体；2、第三固定箱；3、搅拌机构；301、主动轮；302、第二电机；303、从动轮；304、第三旋转轴；4、第一固定箱；5、旋转机构；501、第二齿轮；502、第一旋转轴；503、第一齿轮；504、第一电机；505、第二旋转轴；6、冲洗机构；601、水泵；602、集水箱；7、第二固定箱；8、挡板；9、过滤网；10、插板；11、集料箱；12、网格笼。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种林木种子催芽处理贮藏箱，包括箱体1，箱体1顶部的左侧固定连接有第一固定箱4，第一固定箱4的内腔设置有旋转机构5，旋转机构5包括第二齿轮501、第一旋转轴502、第一齿轮503、第一电机504和第二旋转轴505，第一固定箱4内腔顶部的右侧固定连接有第一电机504，第一电机504的输出轴套设有第一齿轮503，第一固定箱4内腔底部的左侧固定连接有轴承座，且轴承座的内腔活动连接有第一旋转轴502，箱体1内腔顶部的左侧嵌设有轴承，第一旋转轴502的右侧贯穿第一固定箱4内腔底部的右侧和轴承的内腔并与第二固定箱7的左侧固定连接，第二固定箱7的右侧固定连接有第二旋转轴505，第二旋转轴505的右侧活动连接有轴承座，且轴承座的右侧与箱体1内腔顶部的右侧固定连接，通过第二齿轮501、第一旋转轴502、第一齿轮503、第一电机504和第二旋转轴505的配合，便于使用者对第二固定箱7进行旋转，从而使河砂和林木种子充分混合，便于使用者对林木种子进行第一次催芽处理，旋转机构5的右侧固定连接有第二固定箱7，第二固定箱7的内腔嵌设有网格笼12，箱体1内腔顶部的两侧均固定连接有支撑板，箱体1底部的左侧固定连接有第三固定箱2，第三固定箱2的内腔设置有搅拌机构3，搅拌机构3包括主动轮301、第二电机302、从动轮303和第三旋转轴304，第三固定箱2内腔顶部的左侧固定连接有第二电机302，第二电机302的输出端套设有主动轮301，主动轮301的表面通过皮带传动连接有从动轮303，从动轮303的内腔固定连接有第三旋转轴304，第三旋转轴304的左侧活动连接有轴承座，且轴承座的左侧与第三固定箱2内腔底部的左侧固定连接，第三固定箱2内腔底部的左侧嵌设有轴承，第三旋转轴304的右侧贯穿轴承的内腔并贯穿至箱体1的内腔，第三旋转轴304的右侧固定连接有搅拌叶片，通过主动轮301、第二电机302、从动轮303和第三旋转轴304的配合，使用者通过第二电机302带动搅拌叶片开始旋转，从而将浓硫酸与林木种子充分混合和浸泡，便于使用者对林木种子进行第二次催芽处理，箱体1内腔顶部的右侧从前至后均依次连通有进液管和进料管，箱体1内腔底部的四周均固定连接有挡板8，挡板8内腔底部的两侧均开设有通槽，且通槽的内腔活动连接有插板10，插板10的内侧嵌设有过滤网9，插板10的内侧固定连接有凸块和凹块，且凸块和凹块卡接，插板10的外侧开设有通孔，且通孔的内腔活动连接有螺栓，挡板8底部的两侧均开设有配合螺栓使用的凹槽，插板10外侧的底部固定连接有把手，通过挡板8和过滤网9的配合，便于使用者将浓硫酸和林木种子进行分离，通过凸块、凹块、螺栓和凹槽的配合，便于使用者对插板10进行固定，挡板8的底部连通有出料管，箱体1内腔底部的中心处放置有集料箱11，集料箱11位于出料管的正下方，箱体1底部的右侧设置有冲洗机构6，冲洗机构6包括水泵601和集水箱602，箱体1底部的右侧固定连接有集水箱602，集水箱602的底部固定连接有水泵601，水泵601的左侧连通有通水管，且通水管远离水泵601的一端贯穿至箱体1的内腔，水泵601的右侧连通有吸水管，且吸水管远离水泵601的一端贯穿至集水箱602的内腔，通过水泵601和集水箱602的配合，便于使用者对林木种子进行冲洗，同时防止浓硫酸对种子的过度浸泡，从而增加了林木种子的发芽率，通过旋转机构5的设置，使用者通过第一电机504带动第一齿轮503开始旋转，从而带动第二齿轮501开始旋转，继而带动第一旋转轴502开始旋转，此时第二固定箱7开始旋转，从而带动网格笼12开始旋转，此时第一固定箱4内的河砂对网格笼12内的林木种子进行摩擦，便于使用者对林木种子进行第一次催芽处理，通过搅拌机构3的配合，第二电机302带动主动轮301开始旋转，此时主动轮301通过皮带带动从动轮303开始旋转，继而带动搅拌叶片开始旋转，便于使用者将浓硫酸与林木种子充分混合，使种皮变软变薄，便于林木种子吸收水分，便于使用者对林木种子进行第二次催芽，解决了传统林木种子催芽处理贮藏箱催芽效果慢的问题。
使用时，使用者将林木种子放入网格笼12中，使用者打开箱门，将网格笼12嵌入第二固定箱7内，此时关闭箱门，使用者打开第一电机504，第一电机504带动第一齿轮503开始旋转，继而带动第二齿轮501开始旋转，此时第一旋转轴502带动第二固定箱7开始旋转，继而带动网格笼12开始旋转，此时第二固定箱7内河砂与网格笼12内林木种子开始混合摩擦，摩擦结束之后，使用者关闭箱门，将网格笼12取出，此时使用者将网格笼12中林木种子倒入进料管，此时将浓硫酸倒入进液管，此时打开第二电机302，第二电机302带动主动轮301开始旋转，从而带动从动轮303开始旋转，此时第三旋转轴304带动搅拌叶片开始旋转，从而将浓硫酸和林木种子充分混合，浸泡完成之后，使用者打开出料管，浓硫酸通过出料管下落至集料箱11内，此时使用者打开水泵601，水泵601通过吸水管将净水经由通水管传送至箱体1内，此时使用者打开第二电机302，将净水和林木种子充分搅拌，林木种子冲洗完成之后，使用者将废水通过出料管排出箱体1，此时使用者将集料箱11取出，使用者将新的集料箱11放入箱体1内，使用者拧动螺栓，将插板10抽出，林木种子经由出料管下落至新的集料箱11内。
