技术领域
本实用新型涉及抹平机设施领域，尤其涉及一种多功能建筑抹平机。
背景技术
凡涂抹在建筑物或建筑构件表面的砂浆，统称为抹面砂浆。根据抹面砂浆功能的不同，可将抹面砂浆分为普通抹面砂浆、装饰砂浆和具有某些特殊功能的抹面砂浆。对抹面砂浆要求具有良好的和易性，容易抹成均匀平整的薄层，便于施工。还应有较高的黏结力，砂浆层应能与底面黏结牢固。当今建筑进行抹平时，大都使用抹平机进行抹平，而现有的抹平机，由于设计原因，仅能抹平地面，不能应用在墙面抹平上，容易造成工程延期，影响施工进度。
实用新型内容
本实用新型的目的在于提供一种多功能建筑抹平机，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种多功能建筑抹平机，包括机箱、把手、推杆、防护框、抹平板、握把、发动机、固定板和提杆，还包括连接筒、转轴、套环、顶架、连杆和底架，所述机箱通过螺钉固定在防护框顶部的顶架上，所述防护框由顶架、连杆和底架组成，所述底架与顶架均为塔式圆环设计，所述底架通过连杆焊接在顶架底面，所述发动机安装在机箱内部，发动机底部从机箱底面露出与固定板相连，所述固定板为十字形设计，所述固定板插接在发动机主轴底面中心，所述抹平板通过固定板安装在发动机底面，所述抹平板为圆形设计，所述抹平板通过机箱安装防护框内，所述机箱由握把、连接筒、发动机、套环和转轴组成，所述机箱为L型设计，所述发动机放置在机箱内部底面，所述握把水平焊接在机箱左侧，所述机箱右侧底面一体化成型设有连接筒，所述连接筒水平设置在机箱底面，所述提杆通过套环分别与机箱连接，所述连接筒表面套接套环，所述套环两侧焊接转轴，所述提杆底部对应转轴开设连接孔，提杆顶部焊接把手，所述把手为方形设计，所述推杆底部对应转轴开设连接口，推杆顶部焊接把手，推杆底面通过连接孔连接转轴安装在机箱右侧。
在上述技术方案基础上，所述固定板表面开设用于连接抹平板的螺纹孔，所述螺纹孔等距开设固定板表面，所述发动机为柴油发动机。
在上述技术方案基础上，所述提杆和推杆通过转轴在机箱侧面沿套环竖直转动。
与现有的抹平机技术相比，本多功能建筑抹平机具有以下优点：本多功能建筑抹平机结构巧妙合理，适应各种建筑的抹平需要，使用方便，工作效率高；在建筑现场实用多功能建筑抹平机，进行平面抹平时，根据建筑的条件，当抹平地面等建筑场景时，将推杆通过连接孔安装在套环上，将机箱通过螺钉安装在防护框上，抹平板通过螺钉安装在固定板上，启动发动机，通过推杆推动机箱，带动底面的抹平板对底面进行抹平工作，十分方便，当对墙面灯建筑场景进行抹平时，将推杆拆下，提杆通过连接孔安装在套环上，机箱通过发动机底部的固定板直接与抹平板连接，通过拉起握把和提杆，将抹平板竖直放置，抹平板对准墙面，进行墙面的抹平，提高工作效率，加快建筑工程进度，安全可靠，宜推广使用。
附图说明

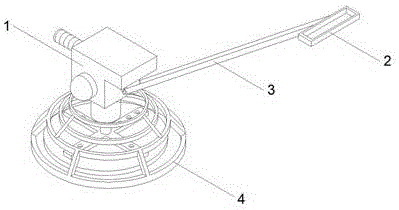

图1为本实用新型多功能建筑抹平机的结构图。
图2为本实用新型多功能建筑抹平机的部件结构图。
图3为本实用新型多功能建筑抹平机的提杆连接电动机结构图。
图4为本实用新型多功能建筑抹平机的提杆与电动机连接部件图。
图5为本实用新型多功能建筑抹平机的防护框结构图。
图中：1、机箱，2、把手，3、推杆，4、防护框，5、抹平板，6、握把，7、发动机，8、固定板，9、提杆，10、连接筒，11、转轴，12、套环，13、连接孔，14、顶架，15、连杆。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图所示，一种多功能建筑抹平机，包括机箱1、把手2、推杆3、防护框4、抹平板5、握把6、发动机7、固定板8和提杆9，还包括连接筒10、转轴11、套环12、顶架14、连杆15和底架，所述机箱1通过螺钉固定在防护框4顶部的顶架14上，所述防护框4由顶架14、连杆15和底架组成，所述底架与顶架14均为塔式圆环设计，所述底架通过连杆15焊接在顶架14底面，所述发动机7安装在机箱1内部，发动机7底部从机箱1底面露出与固定板8相连，所述固定板8为十字形设计，所述固定板8插接在发动机7主轴底面中心，所述抹平板5通过固定板8安装在发动机7底面，所述抹平板5为圆形设计，所述抹平板5通过机箱1安装防护框4内，所述机箱1由握把6、连接筒10、发动机7、套环12和转轴11组成，所述机箱1为L型设计，所述发动机7放置在机箱1内部底面，所述握把6水平焊接在机箱1左侧，所述机箱1右侧底面一体化成型设有连接筒10，所述连接筒10水平设置在机箱1底面，所述提杆9通过套环12分别与机箱1连接，所述连接筒10表面套接套环12，所述套环12两侧焊接转轴11，所述提杆9底部对应转轴11开设连接孔13，提杆9顶部焊接把手2，所述把手2为方形设计，所述推杆3底部对应转轴11开设连接口，推杆3顶部焊接把手2，推杆3底面通过连接孔13连接转轴11安装在机箱1右侧。
所述固定板8表面开设用于连接抹平板5的螺纹孔，所述螺纹孔等距开设固定板8表面，所述发动机7为柴油发动机7。
所述提杆9和推杆3通过转轴11在机箱1侧面沿套环12竖直转动。
本实用新型工作原理：在建筑现场实用多功能建筑抹平机，进行平面抹平时，根据建筑的条件，当抹平地面等建筑场景时，将推杆3通过连接孔13安装在套环12上，将机箱1通过螺钉安装在防护框4上，抹平板5通过螺钉安装在固定板8上，启动发动机7，通过推杆3推动机箱1，带动底面的抹平板5对底面进行抹平工作，十分方便，当对墙面灯建筑场景进行抹平时，将推杆3拆下，提杆9通过连接孔13安装在套环12上，机箱1通过发动机7底部的固定板8直接与抹平板5连接，通过拉起握把6和提杆9，将抹平板5竖直放置，抹平板5对准墙面，进行墙面的抹平，提高工作效率，加快建筑工程进度，安全可靠。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
