技术领域
本实用新型涉及一种建筑用吊篮。
背景技术
随着城镇化建设的不断进行，建筑行业在城镇化进行中有着重要的作用，为了提高建筑物的保温、美观，往往需要对建筑物的外墙进行保温、涂抹外墙漆，吊篮在外墙施工中有着重要的作用，现有的吊篮为了安全性往往采用一体成型设计，一体成型的吊篮不易操作人员的上下，且吊篮在中空若出现大风时，吊篮与建筑物的外墙碰撞后对建筑物的外墙造成一定的损坏。
实用新型内容
本实用新型的目的在于提供一种建筑用吊篮，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种建筑用吊篮，包括框架、底板、垫板、门体、支撑架、抵接器，所述框架焊接在底板上，框架为四周中空设计，框架的两个长边方向上焊接有支撑架，框架的一侧设有供操作人员进入的空腔，门体通过合页与框架的一侧连接，门体将空腔进行密封，所述底板的上方设有垫板，垫板的底部设有弹簧，垫板的尺寸小于底板的尺寸，垫板与底板之间的间隙处设有锁紧器，锁紧器位于门体的底部，若垫板被压缩后锁紧器上移从而将门体固定，门体的底部开设有凹槽，凹槽与锁紧器相匹配，垫板的中线处开设有通槽，通槽内设有滑杆，框架的两个长边方向上均安装有多个抵接器。
优选的，所述滑杆的两端均设有轴承，轴承的底部焊接有支架，支架通过螺钉固定在通槽的内底部，轴承内的滑杆上套设有两个圆环，圆环能沿滑杆的长边方向进行左右移动，圆环上系有拉绳，拉绳的另一端与操作人员的安全绳连接。
优选的，所述锁紧器包括横杆，竖杆、固定轴、垫块，垫块通过螺钉固定在底板上，垫块的顶部焊接有套筒，固定轴通过套筒与垫块连接，且固定轴贯穿横杆，横杆的一端位于垫板的下方，横杆与竖杆连接，当垫板在重力的作用下移时，横杆发生倾斜从而带动竖杆上移，竖杆位于凹槽的底部，竖杆上移后与凹槽连接从而将门体锁紧。
优选的，所述抵接器包括固定块、方形筒、活塞杆、滚轮，固定块焊接在框架上，固定块上设有螺钉安装的两个方形筒，活塞杆与方形筒连接，两个活塞杆的内壁上安装有滚轮，滚轮与建筑物的接触。
优选的，所述活塞杆能沿方形筒的长边方向进行前后移动，方形筒与活塞杆之间密封设计。
优选的，所述圆环最多设有三个，三个圆环上镶嵌有磁性相同的磁铁，在磁铁的作用下圆环上的拉绳不会出现缠绕的情况。
优选的，所述框架的顶部设有与卷扬机连接的防脱扣，卷扬机的钢丝绳与防脱扣连接，在卷扬机的作用下框架能沿建筑物的外墙进行上下移动，从而到达指定位置。
与现有技术相比，本实用新型具有以下优点：本实用新型设计合理；门体的设计易于操作人员上下框架内；锁紧器的的设计在操作人员进入框架内后与门体底部的凹槽连接，从而避免操作人员在框架内时门体出现打开的情况；当操作人员站在垫板上时，弹簧压缩从而使垫板下移，垫板下移的同时将横杆的一端向下挤压，横杆与竖杆连接的一端上移，竖杆与凹槽连接实现了门体的锁紧；垫板上的通槽内的滑杆上的圆环、拉绳与操作人员的安全绳连接提高了安全性；同时避免了拉绳之间出现打结的情况；抵接器的设计避免了框架与建筑物的外墙之间接触对外墙造成损坏。
附图说明

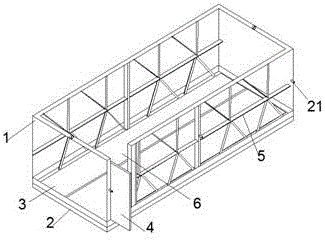

图1为本实用新型建筑用吊篮示意图。
图2为本实用新型建筑用吊篮的底板与垫板示意图。
图3为本实用新型建筑用吊篮的垫板局部剖视图。
图4为本实用新型建筑用吊篮的锁紧器示意图。
图5为本实用新型建筑用吊篮的门体示意图。
图6为本实用新型建筑用吊篮的抵接器示意图。
图7为本实用新型建筑用吊篮的方形筒与活塞杆分解示意图。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1-7所示，一种建筑用吊篮，包括框架1、底板2、垫板3、门体4、支撑架5、抵接器21，所述框架1焊接在底板2上，框架1为四周中空设计，框架1的两个长边方向上焊接有支撑架5，框架1的一侧设有供操作人员进入的空腔6，门体4通过合页20与框架1的一侧连接，门体4将空腔6进行密封，框架的顶部设有与卷扬机连接的防脱扣，卷扬机的钢丝绳与防脱扣连接，在卷扬机的作用下框架能沿建筑物的外墙进行上下移动，从而到达指定位置，所述底板2的上方设有垫板3，垫板3的底部设有弹簧9，垫板3的尺寸小于底板2的尺寸，垫板3与底板2之间的间隙处设有锁紧器8，锁紧器8位于门体4的底部，若垫板3被压缩后锁紧器8上移从而将门体4固定，门体4的底部开设有凹槽19，凹槽19与锁紧器8相匹配，垫板3的中线处开设有通槽7，通槽7内设有滑杆10，框架1的两个长边方向上均安装有多个抵接器21，滑杆10的两端均设有轴承11，轴承11的底部焊接有支架14，支架14通过螺钉固定在通槽7的内底部，轴承11内的滑杆10上套设有两个圆环12，圆环12能沿滑杆10的长边方向进行左右移动，圆环12上系有拉绳13，拉绳13的另一端与操作人员的安全绳连接，圆环最多设有三个，三个圆环上镶嵌有磁性相同的磁铁，在磁铁的作用下圆环上的拉绳不会出现缠绕的情况，锁紧器8包括横杆16，竖杆15、固定轴18、垫块17，垫块17通过螺钉固定在底板2上，垫块17的顶部焊接有套筒，固定轴18通过套筒与垫块17连接，且固定轴18贯穿横杆16，横杆16的一端位于垫板3的下方，横杆16与竖杆15连接，当垫板3在重力的作用下移时，横杆16发生倾斜从而带动竖杆15上移，竖杆15位于凹槽19的底部，竖杆15上移后与凹槽19连接从而将门体4锁紧，抵接器21包括固定块22、方形筒23、活塞杆24、滚轮25，固定块22焊接在框架1上，固定块22上设有螺钉安装的两个方形筒23，活塞杆24与方形筒23连接，两个活塞杆24的内壁上安装有滚轮25，滚轮25与建筑物的接触，活塞杆能沿方形筒的长边方向进行前后移动，方形筒与活塞杆之间密封设计。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
