技术领域
本实用新型涉及一种起钉装置，尤其涉及一种建筑用起钉装置。
背景技术
起钉器可以广泛地应用在供电、家具、装饰、办公、包装、建筑等各个行业，起钉器采用的杠杆原理将钉子起出，这用起钉过程中，会将钉子弯曲，造成损坏，使钉子无法二次使用，并且使用纯手动起钉，对手部力量要求较大，容易疲劳。
实用新型内容
本实用新型的目的在于提供一种建筑用起钉装置，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种建筑用起钉装置，包括导向筒、导向槽、底板、防滑钉、轴承、卡簧、连接柱、螺纹、连接头、连接套、U型卡槽，所述导向筒下部开有竖直方向的导向槽，所述导向筒底部固定有底板，所述底板底部一体成型有多个防滑钉，所述导向筒上部安装有轴承，所述导向筒内的轴承上下扣接有卡簧，所述连接柱底部开有螺纹，所述连接柱顶部一体成型有矩形结构的连接头，所述连接套与连接柱螺纹连接，所述连接套外壁一体成型有U型卡槽，所述U形卡槽沿导向槽上下滑动连接。
在上述技术方案基础上，所述连接头与电钻插接。
在上述技术方案基础上，所述U型卡槽用于插入钉子两侧。
在上述技术方案基础上，本实用新型采用304不锈钢材质。
与现有技术相比，本实用新型具有以下优点：本实用新型的防滑钉增加了底板与支撑面的摩擦力，避免在起钉过程放生底座打滑现象，使用更加稳固，U型卡槽采用垂直上下的运动方式，保证钉子在被拔出过程中，不折弯钉子，使保存完好的钉子能够二次利用，节省成本，且连接柱通过电钻带动，工作效率快，使用方便。
附图说明

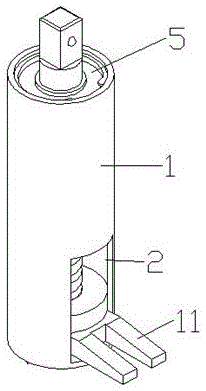

图1为本实用新型外观结构示意图。
图2为本实用新型防滑钉外观结构示意图。
图3为本实用新型连接柱外观结构示意图。
图中：1、导向筒，2、导向槽，3、底板，4、防滑钉，5、轴承，6、卡簧，7、连接柱，8、螺纹，9、连接头，10、连接套，11、U型卡槽。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1-3所示，一种建筑用起钉装置，包括导向筒1、导向槽2、底板3、防滑钉4、轴承5、卡簧6、连接柱7、螺纹8、连接头9、连接套10、U型卡槽11，其特征在于：所述导向筒1下部开有竖直方向的导向槽2，所述导向筒1底部固定有底板3，所述底板3底部一体成型有多个防滑钉4，所述导向筒1上部安装有轴承5，所述导向筒1内的轴承5上下扣接有卡簧6，所述连接柱7底部开有螺纹8，所述连接柱7顶部一体成型有矩形结构的连接头9，所述连接套10与连接柱7螺纹连接，所述连接套10外壁一体成型有U型卡槽11，所述U形卡槽11沿导向槽2上下滑动连接。
所述连接头9与电钻插接。
所述U型卡槽11用于插入钉子两侧。
本实用新型采用304不锈钢材质。
本实用新型的工作原理：将连接头与电钻插接，将U型卡槽插于钉子顶部两侧，使固定座与支撑面支撑，并通过防滑钉防滑，启动电钻，连接柱旋转，带动U型卡槽沿导向槽向上移动，将钉子带出，完成起钉过程，电钻反转，U型卡槽回至原位。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
