技术领域
本实用新型涉及一种连接装置，尤其涉及一种墙板连接装置。
背景技术
在室内装修或舞台搭建中，通常会使用组合板进行拼接，而组合板之间的连接装置通常使用单一插条和插槽进行连接，导致方管结构不够稳固，两方管之间无支撑结构，承受外力时，方管容易发生倾斜，造成不必要的损失。
实用新型内容
本实用新型的目的在于提供一种墙板连接装置，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种墙板连接装置，包括方管、插条、凹槽、安装块、螺钉、安装块插条、安装块凹槽、固定座、转筒、防滑纹、螺杆，所述方管两侧分别一体成型有插条和凹槽，所述安装块通过螺钉与方管固定，所述安装块一侧面一体成型有安装块插条和安装块凹槽，所述安装块插条和安装块凹槽分别与凹槽和插条插接，两相邻所述安装块之间分别固定有固定座和螺杆，所述固定座内安装有转筒，所述转筒外壁一体成型有多个等角度的防滑纹。
在上述技术方案基础上，所述方管为铝合金材质。
在上述技术方案基础上，所述转筒与螺杆螺纹连接。
在上述技术方案基础上，所述方管顶面固定有组合板，两相邻所述组合板的位置通过方管的插条和凹槽插接。
与现有技术相比，本实用新型具有以下优点：本实用新型的方管同一面分别设有插条和凹槽，大大加强了两方管之间的稳固性，避免方管产生晃动，两方管之间连接的螺杆和转筒，能够手动调整两方管的间距，使两方管位置保持平行，同时对两方管之间起到横梁支撑作用，使相邻方管之间结构更加稳固，保证了组合板安装后不易倾斜。
附图说明

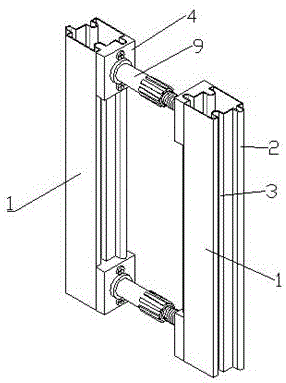

图1为本实用新型外观结构示意图。
图2为本实用新型两安装块连接示意图。
图3为本实用新型转筒与螺杆连接主视图。
图4为本实用新型转筒与螺杆连接剖视图。
图5为本实用新型两方管连接示意图。
图中：1、方管，2、插条，3、凹槽，4、安装块，5、螺钉，6、安装块凸条，7、安装块凹槽，8、固定座，9、转筒，10、防滑纹，11、螺杆，12、组合板。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1-5所示，一种墙板连接装置，包括方管1、插条2、凹槽3、安装块4、螺钉5、安装块插条6、安装块凹槽7、固定座8、转筒9、防滑纹10、螺杆11，所述方管1两侧分别一体成型有插条2和凹槽3，所述安装块4通过螺钉与方管1固定，所述安装块4一侧面一体成型有安装块插条6和安装块凹槽7，所述安装块插条6和安装块凹槽7分别与凹槽3和插条2插接，两相邻所述安装块4之间分别固定有固定座8和螺杆11，所述固定座8内安装有转筒9，所述转筒9外壁一体成型有多个等角度的防滑纹10。
所述方管1为铝合金材质，重量轻盈，不会生锈。
所述转筒9与螺杆11螺纹连接，能够手动调节两方管的间距。
所述方管1顶面固定有组合板12，两相邻所述组合板12的位置通过方管1的插条2和凹槽3插接，加强两方管之间连接稳固性。
本实用新型的工作原理：两方管通过手动旋转转筒调节方管的间距，同时使两方管保持平行位置，两方管安装组合板后，组合板进行拼接通过方管之间的插条与凹槽插接，保证方管之间的稳固性。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
