技术领域
本实用新型涉及生活垃圾处理技术领域，具体为一种生活垃圾处理的清理装置。
背景技术
生活垃圾处理专指日常生活或者为日常生活提供服务的活动所产生的固体废弃物以及法律法规所规定的视为生活垃圾的固体废物的处理，包括生活垃圾的源头减量、清扫、分类收集、储存、运输、处理、处置及相关管理活动，而现有的生活垃圾处理时清理效果不好，往往需要通过垃圾夹将垃圾桶内垃圾夹出，这样不仅费时费力，还不方便使用者使用。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种生活垃圾处理的清理装置，具备清理效果好的优点，解决了现有的生活垃圾处理时清理效果不好，往往需要通过垃圾夹将垃圾桶内垃圾夹出，这样不仅费时费力，还不方便使用者使用的问题。
（二）技术方案
为实现上述清理效果好的目的，本实用新型提供如下技术方案：一种生活垃圾处理的清理装置，包括桶体，所述桶体的顶部活动连接有盖板，所述桶体左侧的底部设置有正反电机，所述正反电机的输出端固定连接有螺杆，所述螺杆的右侧贯穿至桶体的内腔，所述螺杆的表面螺纹连接有套板，所述套板的顶部固定连接有连接杆，所述连接杆的顶部固定连接有滑板，所述滑板的顶部固定连接有承载板，所述承载板的内腔开设有液体引流槽，所述承载板顶部的左侧固定连接有竖杆，所述竖杆的顶部固定连接有斜杆，所述竖杆的右侧固定连接有过滤板，所述过滤板的内腔开设有滤孔，所述桶体内壁的右侧嵌入有箱门，所述箱门与桶体呈活动连接，所述箱门的右侧固定连接有拉环。
优选的，所述斜杆的左侧与桶体内壁的左侧接触，所述滤孔的右侧与桶体内壁的右侧接触，所述承载板的右侧与桶体内壁的右侧接触。
优选的，所述正反电机的顶部和底部均固定连接有固定支架，且固定支架的右侧与桶体的左侧固定连接，所述桶体内壁右侧的底部嵌入有轴承座，且轴承座的内圈处与螺杆的右侧固定连接。
优选的，所述套板的底部固定连接有限位滑块，所述桶体内壁的底部开设有滑槽，且滑槽的内壁与限位滑块的底部滑动连接。
优选的，所述桶体内腔的底部横向固定连接有导向柱，所述滑板的内腔开设有滑孔，所述滑孔的内壁与导向柱的表面滑动连接，所述滑板套设于导向柱的表面。
（三）有益效果
与现有技术相比，本实用新型提供了一种生活垃圾处理的清理装置，具备以下有益效果：
1、本实用新型通过拉环将箱门打开，随后通过正反电机带动螺杆转动，螺杆带动套板向右侧移动，套板带动连接杆移动，连接杆带动滑板在导向柱表面滑动，滑板带动承载板移动，承载板带动过滤板移动，直至过滤板和承载板伸出，达到了清理效果好的优点，解决了现有的生活垃圾处理时清理效果不好，往往需要通过垃圾夹将垃圾桶内垃圾夹出，这样不仅费时费力，还不方便使用者使用的问题。
2、本实用新型通过滤孔和过滤板，将垃圾内的液体进行过滤，从而避免长时间产生恶臭。
3、本实用新型通过滑槽，对限位滑块起到限位的效果，防止限位滑块在移动过程中会发生偏移。
4、本实用新型通过导向柱，对滑板的移动起到导向的效果，从而保障了滑板在移动中更加顺畅。
附图说明

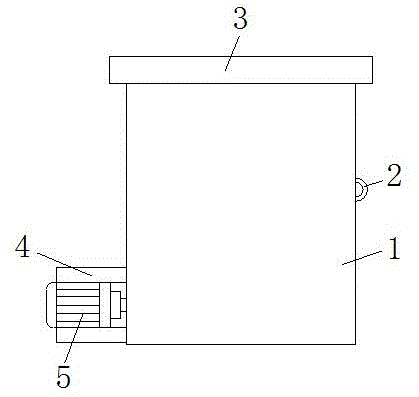

图1为本实用新型结构示意图；
图2为本实用新型桶体结构的剖视图；
图3为图2中A处的局部放大示意图。
图中：1、桶体；2、拉环；3、盖板；4、固定支架；5、正反电机；6、螺杆；7、限位滑块；8、滑槽；9、液体引流槽；10、承载板；11、滤孔；12、箱门；13、过滤板；14、竖杆；15、斜杆；16、滑孔；17、导向柱；18、连接杆；19、套板；20、滑板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型的桶体1、拉环2、盖板3、固定支架4、正反电机5、螺杆6、限位滑块7、滑槽8、液体引流槽9、承载板10、滤孔11、箱门12、过滤板13、竖杆14、斜杆15、滑孔16、导向柱17、连接杆18、套板19和滑板20部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-3，一种生活垃圾处理的清理装置，包括桶体1，桶体1的顶部活动连接有盖板3，桶体1左侧的底部设置有正反电机5，正反电机5的输出端固定连接有螺杆6，螺杆6的右侧贯穿至桶体1的内腔，正反电机5的顶部和底部均固定连接有固定支架4，且固定支架4的右侧与桶体1的左侧固定连接，桶体1内壁右侧的底部嵌入有轴承座，且轴承座的内圈处与螺杆6的右侧固定连接，螺杆6的表面螺纹连接有套板19，套板19的底部固定连接有限位滑块7，桶体1内壁的底部开设有滑槽8，且滑槽8的内壁与限位滑块7的底部滑动连接，通过滑槽8，对限位滑块7起到限位的效果，防止限位滑块7在移动过程中会发生偏移，套板19的顶部固定连接有连接杆18，连接杆18的顶部固定连接有滑板20，桶体1内腔的底部横向固定连接有导向柱17，滑板20的内腔开设有滑孔16，滑孔16的内壁与导向柱17的表面滑动连接，滑板20套设于导向柱17的表面，通过导向柱17，对滑板20的移动起到导向的效果，从而保障了滑板20在移动中更加顺畅，滑板20的顶部固定连接有承载板10，承载板10的内腔开设有液体引流槽9，承载板10顶部的左侧固定连接有竖杆14，竖杆14的顶部固定连接有斜杆15，竖杆14的右侧固定连接有过滤板13，过滤板13的内腔开设有滤孔11，斜杆15的左侧与桶体1内壁的左侧接触，滤孔11的右侧与桶体1内壁的右侧接触，承载板10的右侧与桶体1内壁的右侧接触，通过滤孔11和过滤板13，将垃圾内的液体进行过滤，从而避免长时间产生恶臭，桶体1内壁的右侧嵌入有箱门12，箱门12与桶体1呈活动连接，箱门12的右侧固定连接有拉环2。
在使用时，首先通过盖板3打开将垃圾放置于桶体1内部，垃圾通过滤孔11和过滤板13将液体过滤，液体流入液体引流槽9内部，其次通过拉环2将箱门12打开，随后通过外置控制器启动正反电机5，正反电机5带动螺杆6转动，螺杆6带动套板19向右侧移动，套板19带动限位滑块7在滑槽8内部滑动，同时套板19带动连接杆18移动，连接杆18带动滑板20在导向柱17表面滑动，滑板20带动承载板10移动，承载板10带动过滤板13移动，直至过滤板13和承载板10伸出（本申请中外置控制器的型号为DATA-7311，同时，外置控制器的两个接线端通过导线连接有电源插头，且本申请中采用市电进行供电）。
尽管已经示出和描述了本实用新型的实施例，对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
