技术领域
本实用新型涉及一种新型配电柜。
背景技术
配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。
实用新型内容
本实用新型的目的在于提供一种新型配电柜，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种新型配电柜，包括箱体、箱盖、铰链、把手、底座、蓄电池、方形固定块、穿线管、LED灯条、开关，所述箱体前端安装有箱盖，且箱盖右侧上下两端均通过铰链安装固定，所述箱盖前端左侧安装有把手，所述箱体底部安装有底座，所述底座内安装有蓄电池，所述蓄电池中央安装有方形固定块，所述方形固定块上开设有穿线管，所述蓄电池左右两侧均安装有LED灯条和与之相匹配的开关。
优选的：所述新型配电柜还包括侧面接口，所述方形固定块后端开设有侧面接口，且侧面接口与穿线管相通，形成T形三通管路。
优选的：所述新型配电柜还包括LED灯组、遮光板和反光倒角，所述两侧的LED灯条与开关分别组成LED灯组，所述箱体内部左右两侧安装有遮光板，所述遮光板顶部均安装有反光倒角。
本实用新型的有益效果是：本实用新型设计合理，安装方便，底部携带的电池与灯光组件能够方便周维修的工人使用，相比较搭接电源，安全性更高，使用更加方便。
附图说明

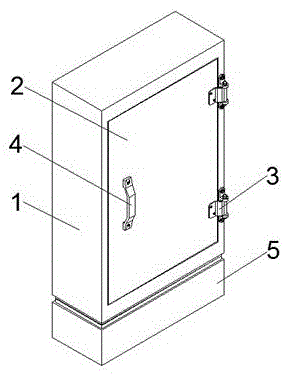

图1为本实用新型新型配电柜的结构示意图；
图2为本实用新型新型配电柜的结构示意图；
图3为本实用新型新型配电柜的结构示意图；
图4为本实用新型新型配电柜的结构示意图。
图中：1、箱体，2、箱盖，3、铰链，4、把手，5、底座，6、蓄电池，7、方形固定块，8、穿线管，9、侧面接口，10、LED灯条，11、开关，12、LED灯组，13、遮光板，14、反光倒角。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步阐述：
如图1-4所示，一种新型配电柜，包括箱体1、箱盖2、铰链3、把手4、底座5、蓄电池6、方形固定块7、穿线管8、LED灯条10、开关11，所述箱体1前端安装有箱盖2，且箱盖2右侧上下两端均通过铰链3安装固定，所述箱盖2前端左侧安装有把手4，所述箱体1底部安装有底座5，所述底座5内安装有蓄电池6，所述蓄电池6中央安装有方形固定块7，所述方形固定块7上开设有穿线管8，所述蓄电池6左右两侧均安装有LED灯条10和与之相匹配的开关11。所述新型配电柜还包括侧面接口9，所述方形固定块7后端开设有侧面接口9，且侧面接口9与穿线管8相通，形成T形三通管路。所述新型配电柜还包括LED灯组12、遮光板13和反光倒角14，所述两侧的LED灯条10与开关11分别组成LED灯组12，所述箱体1内部左右两侧安装有遮光板13，所述遮光板13顶部均安装有反光倒角14。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，因此等同范围内的同等变化都囊括在本实用新型范围内。
