技术领域
本实用新型涉及榨汁机技术领域,具体为一种果蔬用高效榨汁机。
背景技术
榨汁机是一种可以将果蔬快速榨成果蔬汁的机器,但是现有的果蔬用榨汁机的榨汁速度慢,由于现有的果蔬用榨汁机榨汁速度慢的原因,从而导致对果汁的生产效率低,因此不能满足现有的果蔬加作坊对果蔬的榨汁需求,从而降低了使用者的经济效益。
实用新型内容
本实用新型的目的在于提供一种果蔬用高效榨汁机,具备榨汁效率高的优点,解决了现有的果蔬用榨汁机榨汁效率低的问题。
为实现上述目的,本实用新型提供如下技术方案:一种果蔬用高效榨汁机,包括出料盒和储料装置,所述出料盒底部的四角均固定连接有支撑腿,所述出料盒的左侧固定连接有第一电机,所述第一电机的输出端固定连接有螺旋杆,所述螺旋杆的右侧贯穿至出料盒的内腔并与出料盒内腔的右侧活动连接,所述出料盒顶部的左侧开设有通孔,所述出料盒右侧的底部连通有出料管,所述出料盒的顶部固定连接有限位盒,所述限位盒的后侧固定连接有定位盒,所述定位盒后侧的右侧固定连接有第二电机,所述第二电机的输出端贯穿至定位盒的内腔并固定连接有第一齿轮,所述第一齿轮的左侧啮合有第二齿轮,所述第一齿轮和第二齿轮的前侧均固定连接有研磨辊,所述研磨辊的前侧延伸至限位盒的内腔并与限位盒内腔的前侧活动连接,所述限位盒的顶部连通有空心管,所述空心管的顶部活动连接有限位板,所述限位板的顶部固定连接有把手,所述限位板的底部固定连接有限位杆,所述限位杆的底部延伸至空心管的内腔,所述限位杆的内腔活动连接有切割刀片,所述切割刀片靠近空心管内壁的一侧与空心管的内壁固定连接。
优选的,所述储料装置包括杯体,所述杯体的顶部活动连接有限位环,所述限位环的内腔固定连接有过滤网,所述过滤网的底部延伸至杯体的内腔。
优选的,所述第一电机的表面套设有保护盒,所述保护盒的右侧与出料盒固定连接。
优选的,所述空心管两侧的底部均固定连接有加强块,所述加强块的底部与限位盒固定连接。
优选的,所述限位盒内腔的底部固定连接有导流板,导流板呈三角形。
与现有技术相比,本实用新型的有益效果如下:
1、本实用新型通过设置出料盒、第一电机、螺旋杆、通孔、出料管、限位盒、定位盒、第二电机、第一齿轮、第二齿轮、研磨辊、空心管、限位板、限位杆和切割刀片的配合使用,解决了现有的果蔬用榨汁机榨汁效率低的问题。
2、本实用新型通过设置杯体、限位环和过滤网的配合使用,过滤网起到了对果汁渣的过滤作用,限位环起到了对过滤网的限位作用,通过设置杯体,起到了对果汁的储存作用,通过设置保护盒,起到了对第一电机的保护作用,通过设置加强块,起到了对空心管的限位作用,通过设置导流板,方便了果汁进入通孔。
附图说明

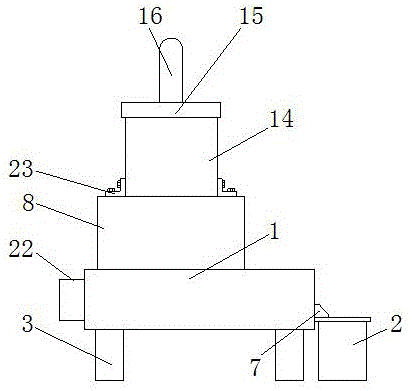

图1为本实用新型结构示意图;
图2为本实用新型局部结构的剖视示意图;
图3为本实用新型局部结构的俯视剖视示意图;
图4为本实用新型局部结构的俯视图示意图;
图5为本实用新型限位杆的左视示意图。
图中:1、出料盒;2、储料装置;3、支撑腿;4、第一电机;5、螺旋杆;6、通孔;7、出料管;8、限位盒;9、定位盒;10、第二电机;11、第一齿轮;12、第二齿轮;13、研磨辊;14、空心管;15、限位板;16、把手;17、限位杆;18、切割刀片;19、杯体;20、限位环;21、过滤网;22、保护盒;23、加强块。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
在实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
在实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-5,一种果蔬用高效榨汁机,包括出料盒1和储料装置2,出料盒1底部的四角均固定连接有支撑腿3,出料盒1的左侧固定连接有第一电机4,第一电机4的输出端固定连接有螺旋杆5,螺旋杆5的右侧贯穿至出料盒1的内腔并与出料盒1内腔的右侧活动连接,出料盒1顶部的左侧开设有通孔6,出料盒1右侧的底部连通有出料管7,出料盒1的顶部固定连接有限位盒8,限位盒8的后侧固定连接有定位盒9,定位盒9后侧的右侧固定连接有第二电机10,第二电机10的输出端贯穿至定位盒9的内腔并固定连接有第一齿轮11,第一齿轮11的左侧啮合有第二齿轮12,第一齿轮11和第二齿轮12的前侧均固定连接有研磨辊13,研磨辊13的前侧延伸至限位盒8的内腔并与限位盒8内腔的前侧活动连接,限位盒8的顶部连通有空心管14,空心管14的顶部活动连接有限位板15,限位板15的顶部固定连接有把手16,限位板15的底部固定连接有限位杆17,限位杆17的底部延伸至空心管14的内腔,限位杆17的内腔活动连接有切割刀片18,切割刀片18靠近空心管14内壁的一侧与空心管14的内壁固定连接,储料装置2包括杯体19,杯体19的顶部活动连接有限位环20,限位环20的内腔固定连接有过滤网21,过滤网21的底部延伸至杯体19的内腔,第一电机4的表面套设有保护盒22,保护盒22的右侧与出料盒1固定连接,空心管14两侧的底部均固定连接有加强块23,加强块23的底部与限位盒8固定连接,限位盒8内腔的底部固定连接有导流板,导流板呈三角形,通过设置杯体19、限位环20和过滤网21的配合使用,过滤网21起到了对果汁渣的过滤作用,限位环20起到了对过滤网21的限位作用,通过设置杯体19,起到了对果汁的储存作用,通过设置保护盒22,起到了对第一电机4的保护作用,通过设置加强块23,起到了对空心管14的限位作用,通过设置导流板,方便了果汁进入通孔6,通过设置出料盒1、第一电机4、螺旋杆5、通孔6、出料管7、限位盒8、定位盒9、第二电机10、第一齿轮11、第二齿轮12、研磨辊13、空心管14、限位板15、限位杆17和切割刀片18的配合使用,解决了现有的果蔬用榨汁机榨汁效率低的问题。
使用时,使用者将果蔬放置进空心管14的内腔,随后使用者通过把手16将限位板15拿起,限位板15带动限位杆17插入空心管14的内腔,限位板15将果蔬向下压,切割刀片18对果蔬进行切割,随后果蔬落至两个研磨辊13之间,此时第二电机10的输出端带动第一齿轮11进行旋转,第一齿轮11啮合第二齿轮12进行旋转,第一齿轮11和第二齿轮12均带动研磨辊13进行旋转,两个研磨辊13在旋转的时候对果蔬进行研磨,随后果蔬汁通过通孔6进入出料盒1的内腔,随后第一电机4的输出端带动螺旋杆5进行旋转,螺旋杆5在旋转的时候带动果蔬汁和果渣向右移动,随后果蔬汁和果渣通过出料管7流至过滤网21中,果蔬汁通过过滤网21流至杯体19的内部。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
