技术领域
本实用新型涉及水利工程领域，尤其涉及一种水利工程用闸门。
背景技术
闸门用于关闭和开放泄（放）水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等，但目前小型闸门大多使用人工手动收放，费时费力，电动需要时刻接通电源，在无电的时候不能使用。
实用新型内容
本实用新型的目的在于提供一种水利工程用闸门，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：一种水利工程用闸门，包括顶梁、基座、电机、转盘、缆绳、支架、手摇式牵引机、线孔、滑槽、第一闸门、第二闸门、第三闸门、固定柱、固定环，所述顶梁开设有线孔，所述电机通过基座安装在顶梁的顶部，所述转盘安装在电机的两端，所述缆绳穿过线孔与第三闸门顶部的固定环相连接，所述手摇式牵引机通过支架安装在顶梁的顶部两端，所述第一闸门、第二闸门、第三闸门按照从上到下的顺序依次布置，所述第一闸门、第二闸门、第三闸门的两侧开设有滑槽，所述固定柱安装在第三闸门的两端。
在上述技术方案基础上，所述第一闸门、第二闸门的内部为中空结构，且第二闸门、第三闸门的尺寸逐渐递减，能收入第一闸门的内部。
在上述技术方案基础上，所述手摇式牵引机通过缆绳穿过线孔与固定柱相连接，转动手摇式牵引机能够将第三闸门收起。
在上述技术方案基础上，所述第一闸门、第二闸门的顶部开设有线孔，缆绳穿过线孔与固定环相连接，开启电机能够将第三闸门收起。
与现有技术相比，本实用新型具有以下优点：本实用新型安装有电机，转盘通过缆绳与最底部的第三闸门相连接，开启电机即可将第二闸门、第三闸门收入第一闸门内，达到开闸放水的目的，顶梁的两侧安装有手摇式牵引机，通过缆绳与第三闸门两侧的固定柱相连接，转动手摇式牵引机即可收起第三闸门。
附图说明

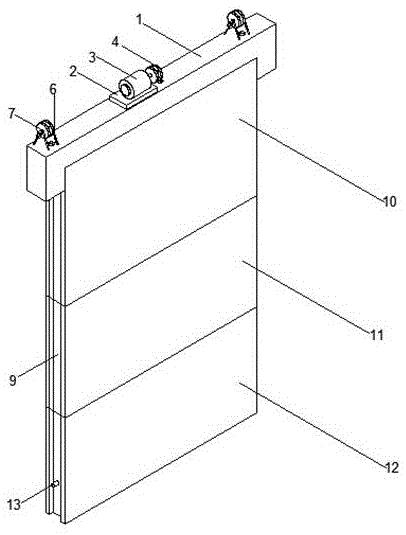

图1为本实用新型的闸门示意图。
图2为本实用新型的顶梁示意图。
图3为本实用新型的闸门拆分示意图。
图4为本实用新型的闸门收起状态示意图。
图5为本实用新型的固定环示意图。
图中：1、顶梁，2、基座，3、电机，4、转盘，5、缆绳，6、支架，7、手摇式牵引机，8、线孔，9、滑槽，10、第一闸门，11、第二闸门，12、第三闸门，13、固定柱，14、固定环。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1、图2、图3、图4、图5所示，一种水利工程用闸门，包括：顶梁1、基座2、电机3、转盘4、缆绳5、支架6、手摇式牵引机7、线孔8、滑槽9、第一闸门10、第二闸门11、第三闸门12、固定柱13、固定环14，所述顶梁1开设有线孔8，所述电机3通过基座2安装在顶梁1的顶部，所述转盘4安装在电机3的两端，所述缆绳5穿过线孔8与第三闸门12顶部的固定环14相连接，所述手摇式牵引机7通过支架6安装在顶梁1的顶部两端，所述第一闸门10、第二闸门11、第三闸门12按照从上到下的顺序依次布置，所述第一闸门10、第二闸门11、第三闸门12的两侧开设有滑槽9，所述固定柱13安装在第三闸门12的两端，所述第一闸门10、第二闸门11的内部为中空结构，且第二闸门11、第三闸门12的尺寸逐渐递减，能收入第一闸门10的内部，所述手摇式牵引机7通过缆绳5穿过线孔8与固定柱13相连接，转动手摇式牵引机7能够将第三闸门12收起，所述第一闸门10、第二闸门11的顶部开设有线孔8，缆绳5穿过线孔8与固定环14相连接，开启电机3能够将第三闸门12收起。
本实用新型安装有电机，转盘通过缆绳与最底部的第三闸门相连接，开启电机即可将第二闸门、第三闸门收入第一闸门内，达到开闸放水的目的，顶梁的两侧安装有手摇式牵引机，通过缆绳与第三闸门两侧的固定柱相连接，转动手摇式牵引机即可收起第三闸门。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
