技术领域
本实用新型涉及水利工程领域，尤其涉及一种用于水利工程的水利管道支撑装置。
背景技术
水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程。也称为水工程。水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要。水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道、鱼道等不同类型的水工建筑物，以实现其目标，在工程建设时，需要对水利管道进行安装，但目前多采用脚手架或者木支撑，费事费力。
实用新型内容
本实用新型的目的在于提供一种用于水利工程的水利管道支撑装置，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：一种用于水利工程的水利管道支撑装置，包括底座、轮子、固定腿、立杆、滑杆、齿轮箱、转柄、锯齿、纵向固定环、横向固定环、手柄、连杆、弹簧、限位环、齿轮、通孔，所述底座的底部四角安装有轮子，所述固定腿通过合页安装在底座的底部，所述立杆焊接在底座的顶部，且内部为真空结构，所述滑杆安装在立杆的顶部，且伸入立杆的内部，所述齿轮箱焊接在立杆的右侧，且内部安装有齿轮，所述转柄安装在齿轮箱上，且与齿轮相接，所述锯齿安装在滑杆的右侧，且齿轮相齿合，所述纵向固定环对称焊接在滑杆的两侧，且共有四个，所述横向固定环焊接在滑杆的顶部，且共有两个，所述手柄焊接有连杆，所述弹簧布置在连杆的外围，所述限位环焊接在连杆的端部，所述限位环通过通孔伸入纵向固定环和横向固定环的内部。
在上述技术方案基础上，所述轮子有四个，并且采用刹车式万向轮。
在上述技术方案基础上，所述固定腿的端部为锥形，且固定腿能通过合页进行收、放。
在上述技术方案基础上，所述滑杆能通过齿轮的转动随锯齿收入立杆的内部，进行高度的调整。
在上述技术方案基础上，所述限位环能通过弹簧进行收紧。
在上述技术方案基础上，所述底座、固定腿、立杆、滑杆、纵向固定环、横向固定环均采用不锈钢材质。
与现有技术相比，本实用新型具有以下优点：本实用新型安装有固定腿，可以将装置稳定的固定在地面，焊接有纵向和横向固定环，适用于不同方向的水利管道，滑杆能通过齿轮的转动随锯齿收入立杆的内部，便于进行高度的调整，限位环能通过弹簧进行收紧，便于管道的安装和拆卸。
附图说明

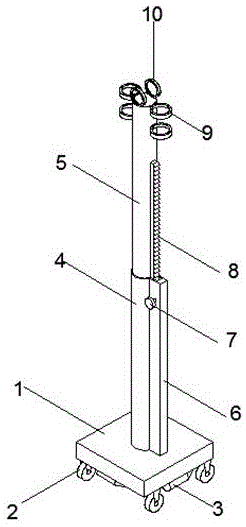

图1为本实用新型的装置示意图。
图2为本实用新型的底座示意图。
图3为本实用新型的齿轮箱剖面图。
图4为本实用新型的横向固定环示意图。
图5为本实用新型的纵向固定环示意图。
图中：1、底座，2、轮子，3、固定腿，4、立杆，5、滑杆，6、齿轮箱，7、转柄，8、锯齿，9、纵向固定环，10、横向固定环，11、手柄，12、连杆，13、弹簧，14、限位环，15、齿轮，16、通孔。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1、图2、图3、图4、图5所示，一种用于水利工程的水利管道支撑装置，包括：底座1、轮子2、固定腿3、立杆4、滑杆5、齿轮箱6、转柄7、锯齿8、纵向固定环9、横向固定环10、手柄11、连杆12、弹簧13、限位环14、齿轮15、通孔16，所述底座1的底部四角安装有轮子2，所述固定腿3通过合页安装在底座1的底部，所述立杆4焊接在底座1的顶部，且内部为真空结构，所述滑杆5安装在立杆4的顶部，且伸入立杆4的内部，所述齿轮箱6焊接在立杆4的右侧，且内部安装有齿轮15，所述转柄7安装在齿轮箱6上，且与齿轮15相接，所述锯齿8安装在滑杆5的右侧，且齿轮15相齿合，所述纵向固定环9对称焊接在滑杆5的两侧，且共有四个，所述横向固定环10焊接在滑杆5的顶部，且共有两个，所述手柄11焊接有连杆12，所述弹簧13布置在连杆12的外围，所述限位环14焊接在连杆12的端部，所述限位环14通过通孔16伸入纵向固定环9和横向固定环10的内部，所述轮子2有四个，并且采用刹车式万向轮，所述固定腿3的端部为锥形，且固定腿3能通过合页进行收、放，所述滑杆5能通过齿轮15的转动随锯齿8收入立杆4的内部，进行高度的调整，所述限位环14能通过弹簧13进行收紧，所述底座1、固定腿3、立杆4、滑杆5、纵向固定环9、横向固定环10均采用不锈钢材质。
本实用新型安装有固定腿，可以将装置稳定的固定在地面，焊接有纵向和横向固定环，适用于不同方向的水利管道，滑杆能通过齿轮的转动随锯齿收入立杆的内部，便于进行高度的调整，限位环能通过弹簧进行收紧，便于管道的安装和拆卸。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
