技术领域
本实用新型涉及电力设备技术领域，尤其涉及一种防尘散热除湿电力柜。
背景技术
电力柜是按电力接线要求将开关设备、测量仪表、保护电器、和辅助设备组装在封闭或半封闭金属柜中，其布置应满足电力设备系统正常运行的要求，便与检修，不危及人身及周围设备的安全，电力柜工作时，内部将产生大量热量，但如果电力柜处于温度30度以上，空气相对湿度在80%以上时，则会在电力柜内部出现凝露，容易使电力设备造成损坏，而在一些风沙较大的地区，电力柜内部会被吹进尘土灰尘，导致电力设备的热量难以散发，影响到设备的正常运行。
实用新型内容
本实用新型的目的在于提供一种防尘散热除湿电力柜，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种防尘散热除湿电力柜，包括电力柜主体、电力设备安装区、铰链、柜门、把手、散热工作区、防震垫、底座、隔板、开口，其特征在于：所述电力柜主体上部开有竖直方向的电力设备安装区，所述电力设备安装区前端通过三个沿竖直方向等距螺接固定的铰链铰接固定有竖直方向的柜门，所述柜门前端左部焊接固定有竖直方向的把手，所述电力柜主体下部开有水平方向的散热工作区，所述电力柜主体底端四角螺接固定有水平方向的防震垫，四个所述防震垫底端与水平方向的底座固定，所述电力设备安装区与散热工作区之间焊接有水平方向的隔板，所述隔板中部贯穿开有竖直方向的开口。
在上述技术方案基础上，所述电力设备安装区左右两壁沿竖直方向等距开有多个水平方向的散热孔，所述电力设备安装区左右两壁内侧下部对称焊接固定有水平方向的第一滑动槽，所述隔板上端左右两部对称焊接固定有竖直方向的第二滑动槽，两个所述不锈钢壳体的上表面外侧端沿第一滑动槽滑动连接，两个所述不锈钢壳体的向内侧表面下端沿第二滑动槽滑动连接，所述不锈钢壳体表面开有多个通孔，所述不锈钢壳体上端固定有水平方向的第一滑动轨道，所述电力设备安装区上端内侧左右两部对应第一滑动轨道位置固定有水平方向的第二滑动轨道，所述第一滑动轨道与第二滑动轨道之间滑动连接有竖直方向的过滤棉网。
在上述技术方案基础上，所述散热工作区内侧中部放置有竖直方向的电机，所述电机上端连接有风扇扇头，所述风扇扇头置于开口内部。
在上述技术方案基础上，所述不锈钢壳体为前表面、上表面、向内侧表面组成的三面式壳体，所述不锈钢壳体覆盖区域内放置有大量干燥剂块。
在上述技术方案基础上，所述电机通过电线与电源处连接。
与现有技术相比，本实用新型具有以下优点：电机带动风扇扇头进行转动吹风，在和散热孔的配合下实现气流的流动，加强散热作用，由不锈钢壳体保护的干燥剂块在气流流动的过程中一直起到干燥除湿的作用，防止电力设备安装区内部的湿气过大而影响电力设备的正常运行，过滤棉网在除湿的过程中也起到了吸收湿气的作用，而其更大的作用是防止外部的尘土灰尘通过散热孔进入电力设备安装区，本实用新型结构简单，且替换方便，防尘散热除湿效果明显，能够更好的提高电力设备的使用寿命，保障电力设备的正常运行。
附图说明

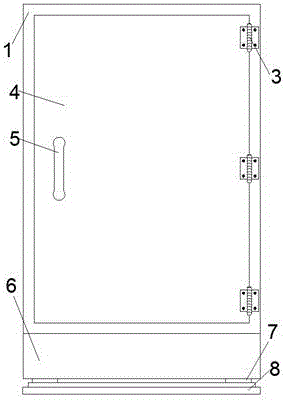

图1为本实用新型正视图。
图2为本实用新型正面内部剖视图。
图中：1、电力柜主体，2、电力设备安装区，3、铰链，4、柜门，5、把手，6、散热工作区，7、防震垫，8、底座，9、隔板，10、开口，11、散热孔，12、第一滑动槽，13、第二滑动槽，14、不锈钢壳体，15、通孔，16、第一滑动轨道，17、第二滑动轨道，18、过滤棉网，19、电机，20、风扇扇头。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1-2所示，一种防尘散热除湿电力柜，包括电力柜主体1、电力设备安装区2、铰链3、柜门4、把手5、散热工作区6、防震垫7、底座8、隔板9、开口10，所述电力柜主体1上部开有竖直方向的电力设备安装区2，所述电力设备安装区2前端通过三个沿竖直方向等距螺接固定的铰链3铰接固定有竖直方向的柜门4，所述柜门4前端左部焊接固定有竖直方向的把手5，所述电力柜主体1下部开有水平方向的散热工作区6，所述电力柜主体1底端四角螺接固定有水平方向的防震垫7，四个所述防震垫7底端与水平方向的底座8固定，所述电力设备安装区2与散热工作区6之间焊接有水平方向的隔板9，所述隔板9中部贯穿开有竖直方向的开口10。
所述电力设备安装区2左右两壁沿竖直方向等距开有多个水平方向的散热孔11，所述电力设备安装区2左右两壁内侧下部对称焊接固定有水平方向的第一滑动槽12，所述隔板9上端左右两部对称焊接固定有竖直方向的第二滑动槽13，两个所述不锈钢壳体14的上表面外侧端沿第一滑动槽12滑动连接，两个所述不锈钢壳体14的向内侧表面下端沿第二滑动槽13滑动连接，所述不锈钢壳体14表面开有多个通孔15，所述不锈钢壳体14上端固定有水平方向的第一滑动轨道16，所述电力设备安装区2上端内侧左右两部对应第一滑动轨道16位置固定有水平方向的第二滑动轨道17，所述第一滑动轨道16与第二滑动轨道17之间滑动连接有竖直方向的过滤棉网18。
所述散热工作区6内侧中部放置有竖直方向的电机19，所述电机19上端连接有风扇扇头20，所述风扇扇头20置于开口10内部。
所述不锈钢壳体14为前表面、上表面、向内侧表面组成的三面式壳体，所述不锈钢壳体14覆盖区域内放置有大量干燥剂块。
所述电机19通过电线与电源处连接。
本实用新型的工作原理：对电力设备安装区内部进行散热时将电机电源接通，电机带动风扇扇头进行转动吹风，在和散热孔的配合下实现气流的流动，加强散热作用，由不锈钢壳体保护的干燥剂块在气流流动的过程中一直起到干燥除湿的作用，过滤棉网在除湿的过程中也起到了吸收湿气的作用，而其更大的作用是防止外部的尘土灰尘通过散热孔进入电力设备安装区，当需要对干燥剂块和过滤棉网进行更换时，先将过滤棉网沿第一滑动轨道和第二滑动轨道滑动拉出，再将不锈钢壳体沿第一滑动槽和第二滑动槽滑动取出，进行干燥剂块的替换，替换完成后再沿第一滑动槽与第二滑动槽滑动连接上，之后将新的过滤棉网沿第一滑动轨道和第二滑动轨道滑动放置进入即可。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
