技术领域
本实用新型涉及清洗设备技术领域，具体为一种果蔬加工用清洗设备。
背景技术
果蔬加工就是通过各种加工工艺处理，使果蔬达到长期保存、经久不坏、随时取用的目的，在加工处理中要最大限度的保存其营养成分，改进食用价值，使加工品的色、香、味俱佳，组织形态更趋完美，进一步提高果蔬加工制品的商品化水平，在果蔬加工中需要用对果蔬进行清洗，但是现有的清洗工作一般是通过工作人员手动的对果蔬进行清洗，这样一来不仅降低了清洗效率，而且还增加了人工成本。
实用新型内容
本实用新型的目的在于提供一种果蔬加工用清洗设备，具备高效的优点，解决了现有的清洗工作一般是通过工作人员手动的对果蔬进行清洗，这样一来不仅降低了清洗效率，而且还增加了人工成本的问题。
为实现上述目的，本实用新型提供如下技术方案：一种果蔬加工用清洗设备，包括清洗箱，所述清洗箱两侧的顶部均固定连接有支撑杆，所述支撑杆的顶部固定连接有顶板，所述顶板顶部的两侧均开设有滑槽，所述滑槽的内腔设置有滑杆，所述滑杆的顶部固定连接有限位板，所述限位板底部的前端和后端均固定连接有滑块，所述顶板的顶部且位于滑槽的前端和后端均开设有滑轨，所述滑块的底部延伸至滑轨的内腔并与滑轨内腔的底部接触，所述滑杆的底部固定连接有电动伸缩杆，所述电动伸缩杆的底部通过转轴和支架活动连接有连接板，两个连接板之间固定连接有清洗篮，所述顶板底部的左侧固定连接有安装座，所述安装座的底部固定连接有电机，所述电机的输出轴固定连接有转盘，所述转盘表面的右侧通过转轴活动连接有连杆，所述连杆远离转盘的一端通过转轴和支架与电动伸缩杆活动连接，所述清洗箱右侧的底部连通有排水管，所述排水管的右端螺纹连接有螺纹盖。
优选的，所述滑块位于滑轨内腔一端的两侧均开设有限位槽，所述限位槽的内腔设置有限位块，所述限位块远离限位槽的一端与滑轨的内壁固定连接。
优选的，所述清洗篮顶部的两侧均通过铰链铰接有盖板，两个盖板之间通过卡扣活动连接。
优选的，所述清洗篮的右侧开设有出料口，出料口的顶部通过铰链铰接有挡板，所述挡板右侧的底部开设有U型孔，所述U型孔的内腔设置有螺纹杆，螺纹杆的一端与清洗篮右侧的底部固定连接，螺纹杆远离清洗篮的一端螺纹连接有螺母，螺母与挡板紧密接触。
优选的，所述清洗箱底部的四角均固定连接有支腿，所述支腿的底部固定连接有防滑垫。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过清洗箱、支撑杆、顶板、滑槽、滑杆、限位板、滑块、滑轨、电动伸缩杆、连接板、清洗篮、安装座、电机、转盘和连杆的配合使用，能够机械化的对果蔬进行清洗，极大的提高了清洗工作的效率，而且还降低了生产成本，给加工工作带来了极大的便利。
2、本实用新型通过设置滑块和滑轨，能够为限位板提供良好的支撑性，更好的保证了清洗工作的进行，通过设置限位槽和限位块，能够对滑块进行限位使其不会于滑轨脱离，更好的保证了清洗工作的进行，通过设置盖板，能够更好的进行上料工作，更好的保证了清洗工作的进行，通过设置挡板，能够更好的进行卸料工作，更好的保证了清洗工作的高效性，通过设置支腿，能够更好的对清洗箱进行支撑，更好的保证了清洗工作的进行。
附图说明

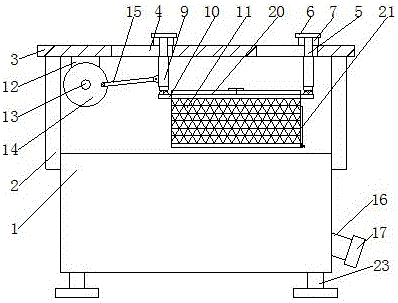

图1为本实用新型结构示意图；
图2为本实用新型局部连接结构示意图；
图3为本实用新型图2中A处的局部结构放大示意图；
图4为本实用新型挡板局部示意图。
图中：1、清洗箱；2、支撑杆；3、顶板；4、滑槽；5、滑杆；6、限位板；7、滑块；8、滑轨；9、电动伸缩杆；10、连接板；11、清洗篮；12、安装座；13、电机；14、转盘；15、连杆；16、排水管；17、螺纹盖；18、限位槽；19、限位块；20、盖板；21、挡板；22、U型孔；23、支腿。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-4，一种果蔬加工用清洗设备，包括清洗箱1，清洗箱1底部的四角均固定连接有支腿23，支腿23的底部固定连接有防滑垫，通过设置支腿23，能够更好的对清洗箱1进行支撑，更好的保证了清洗工作的进行，清洗箱1两侧的顶部均固定连接有支撑杆2，支撑杆2的顶部固定连接有顶板3，顶板3顶部的两侧均开设有滑槽4，滑槽4的内腔设置有滑杆5，滑杆5的顶部固定连接有限位板6，限位板6底部的前端和后端均固定连接有滑块7，顶板3的顶部且位于滑槽4的前端和后端均开设有滑轨8，滑块7的底部延伸至滑轨8的内腔并与滑轨8内腔的底部接触，通过设置滑块7和滑轨8，能够为限位板6提供良好的支撑性，更好的保证了清洗工作的进行，滑块7位于滑轨8内腔一端的两侧均开设有限位槽18，限位槽18的内腔设置有限位块19，限位块19远离限位槽18的一端与滑轨8的内壁固定连接，通过设置限位槽18和限位块19，能够对滑块7进行限位使其不会于滑轨8脱离，更好的保证了清洗工作的进行，滑杆5的底部固定连接有电动伸缩杆9，电动伸缩杆9的底部通过转轴和支架活动连接有连接板10，两个连接板10之间固定连接有清洗篮11，清洗篮11顶部的两侧均通过铰链铰接有盖板20，两个盖板20之间通过卡扣活动连接，通过设置盖板20，能够更好的进行上料工作，更好的保证了清洗工作的进行，清洗篮11的右侧开设有出料口，出料口的顶部通过铰链铰接有挡板21，挡板21右侧的底部开设有U型孔22，U型孔22的内腔设置有螺纹杆，螺纹杆的一端与清洗篮11右侧的底部固定连接，螺纹杆远离清洗篮11的一端螺纹连接有螺母，螺母与挡板21紧密接触，通过设置挡板21，能够更好的进行卸料工作，更好的保证了清洗工作的高效性，顶板3底部的左侧固定连接有安装座12，安装座12的底部固定连接有电机13，电机13的输出轴固定连接有转盘14，转盘14表面的右侧通过转轴活动连接有连杆15，连杆15远离转盘14的一端通过转轴和支架与电动伸缩杆9活动连接，清洗箱1右侧的底部连通有排水管16，排水管16的右端螺纹连接有螺纹盖17，通过清洗箱1、支撑杆2、顶板3、滑槽4、滑杆5、限位板6、滑块7、滑轨8、电动伸缩杆9、连接板10、清洗篮11、安装座12、电机13、转盘14和连杆15的配合使用，能够机械化的对果蔬进行清洗，极大的提高了清洗工作的效率，而且还降低了生产成本，给加工工作带来了极大的便利。
本实用新型的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
使用时，将两个盖板20打开，然后将果蔬倒进清洗篮11中，然后将两个盖板20闭合，然后通过外设控制器控制两个电动伸缩杆9向下移动，带动清洗篮11向下移动进入清洗箱1的内腔，然后通过控制器控制电机13转动，电机13带动转盘14转动，转盘14带动连杆15左右移动，连杆15带动电动伸缩杆9左右移动，电动伸缩杆9带动清洗篮11左右移动，清洗篮11左右移动对果蔬进行晃动清洗，当清洗工作完成之后，电机13停止转动，然后两个电动伸缩杆9向上移动将清洗篮11带动向上移动，进行沥水，同时打开螺纹盖17将清洗箱1中的污水进行排放，当沥水工作完成之后，通过控制器控制左边的电动伸缩杆9继续收缩，此时清洗篮11倾斜，然后将螺母取下，打开挡板21，即可进行卸料工作。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
