一种果蔬加工榨汁机

技术领域

本实用新型涉及榨汁机技术领域，具体为一种果蔬加工榨汁机。

背景技术

榨汁机是一种可以将果蔬快速榨成果蔬汁的机器，但是现有的榨汁机在放置的时候不具备对其进行固定的功能，因此使用者在不经意之间容易将榨汁机碰倒，因此榨汁机容易从桌板落至地上，因此造成榨汁机的损毁，从而造成了使用者的损失。

实用新型内容

本实用新型的目的在于提供一种果蔬加工榨汁机，具备对榨汁机进行固定的优点，解决了现有的果蔬加工榨汁机不具备固定功能的问题。

为实现上述目的，本实用新型提供如下技术方案：一种果蔬加工榨汁机，包括底板，所述底板的顶部活动连接有连接板，所述连接板的顶部固定连接有榨汁机本体，所述连接板的两侧均开设有第一限位槽，所述底板顶部的两侧均固定连接有定位盒，所述定位盒的内腔固定连接有隔板，所述定位盒内腔一侧的底部固定连接有弹簧，所述弹簧的一侧固定连接有限位块，所述限位块的顶部开设有第二限位槽，所述限位块的底部与定位盒的内壁活动连接，所述限位块的顶部与隔板活动连接，所述限位块远离弹簧的一侧固定连接有活动块，所述活动块远离限位块的一侧贯穿至定位盒的外侧并延伸至第一限位槽的内腔，所述第二限位槽内壁的一侧活动连接有限位杆，所述限位杆的顶部贯穿至隔板的顶部并延伸至定位盒的外侧，所述限位杆的顶部固定连接有按钮。

优选的，所述限位杆的两侧均开设有第一滑槽，所述限位杆的表面套设有限位套，所述限位套内腔两侧的底部均固定连接有第一滑块，所述第一滑块的一侧延伸至第一滑槽的内腔并与第一滑槽内腔的一侧活动连接。

优选的，所述定位盒内腔底部的一侧开设有第二滑槽，所述第二滑槽内腔的一侧活动连接有第二滑块，所述第二滑块的顶部延伸至第二滑槽的外侧并与限位块固定连接。

优选的，所述连接板的底部开设有第三限位槽，所述第三限位槽的内腔活动连接有第一定位块，所述第一定位块的底部延伸至第三限位槽的外侧并与底板固定连接。

优选的，所述底板底部的两侧均固定连接有第二定位块，所述第二定位块底部的一侧开设有安装孔。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置底板、连接板、榨汁机本体、第一限位槽、定位盒、隔板、弹簧、限位块、第二限位槽、活动块、限位杆和按钮的配合使用，解决了现有的果蔬加工榨汁机不具备固定功能的问题。

2、本实用新型通过设置第一滑槽、限位套和第一滑块的配合使用，起到了对限位杆的限位作用，通过设置第二滑槽和第二滑块的配合使用，起到了对限位块的限位作用，通过设置第三限位槽和第一定位块的配合使用，起到了对连接板的限位作用，通过设置第二定位块和安装孔的配合使用，起到了对底板的固定作用。

附图说明

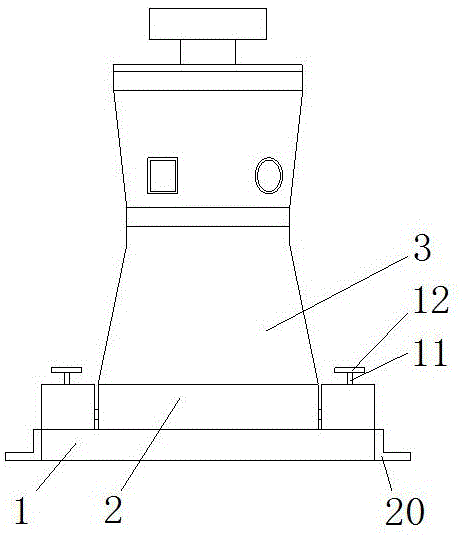

图1为本实用新型结构示意图；

图2为本实用新型局部结构的剖视示意图；

图3为本实用新型图2中A处的局部放大图。

图中：1、底板；2、连接板；3、榨汁机本体；4、第一限位槽；5、定位盒；6、隔板；7、弹簧；8、限位块；9、第二限位槽；10、活动块；11、限位杆；12、按钮；13、第一滑槽；14、限位套；15、第一滑块；16、第二滑槽；17、第二滑块；18、第三限位槽；19、第一定位块；20、第二定位块；21、安装孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-3，一种果蔬加工榨汁机，包括底板1，底板1的顶部活动连接有连接板2，连接板2的顶部固定连接有榨汁机本体3，连接板2的两侧均开设有第一限位槽4，底板1顶部的两侧均固定连接有定位盒5，定位盒5的内腔固定连接有隔板6，定位盒5内腔一侧的底部固定连接有弹簧7，弹簧7的一侧固定连接有限位块8，限位块8的顶部开设有第二限位槽9，限位块8的底部与定位盒5的内壁活动连接，限位块8的顶部与隔板6活动连接，限位块8远离弹簧7的一侧固定连接有活动块10，活动块10远离限位块8的一侧贯穿至定位盒5的外侧并延伸至第一限位槽4的内腔，第二限位槽9内壁的一侧活动连接有限位杆11，限位杆11的顶部贯穿至隔板6的顶部并延伸至定位盒5的外侧，限位杆11的顶部固定连接有按钮12，限位杆11的两侧均开设有第一滑槽13，限位杆11的表面套设有限位套14，限位套14内腔两侧的底部均固定连接有第一滑块15，第一滑块15的一侧延伸至第一滑槽13的内腔并与第一滑槽13内腔的一侧活动连接，定位盒5内腔底部的一侧开设有第二滑槽16，第二滑槽16内腔的一侧活动连接有第二滑块17，第二滑块17的顶部延伸至第二滑槽16的外侧并与限位块8固定连接，连接板2的底部开设有第三限位槽18，第三限位槽18的内腔活动连接有第一定位块19，第一定位块19的底部延伸至第三限位槽18的外侧并与底板1固定连接，底板1底部的两侧均固定连接有第二定位块20，第二定位块20底部的一侧开设有安装孔21，通过设置第一滑槽13、限位套14和第一滑块15的配合使用，起到了对限位杆11的限位作用，通过设置第二滑槽16和第二滑块17的配合使用，起到了对限位块8的限位作用，通过设置第三限位槽18和第一定位块19的配合使用，起到了对连接板2的限位作用，通过设置第二定位块20和安装孔21的配合使用，起到了对底板1的固定作用，通过设置底板1、连接板2、榨汁机本体3、第一限位槽4、定位盒5、隔板6、弹簧7、限位块8、第二限位槽9、活动块10、限位杆11和按钮12的配合使用，解决了现有的果蔬加工榨汁机不具备固定功能的问题。

使用时，使用者直接将底板1放置在两个定位盒5之间，随后活动块10进入第一限位槽4的内腔，从而达到对连接板2和榨汁机本体3的固定作用，当使用时需要将榨汁机本体3取出的时候，使用者通过按钮12向下挤压限位杆11，随后限位杆11向下配合第二限位槽9对限位块8进行挤压，随后限位块8向一侧挤压弹簧7，随后限位块8即可将活动块10带离第一限位槽4的内腔。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
