技术领域
本实用新型涉及建筑工程设备技术领域，尤其涉及一种建筑工程用搅拌装置。
背景技术
建筑工程，指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体。其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够形成内部空间，满足人们生产、居住、学习、公共活动需要的工程，在建筑工程施工的过程中需要对各种建筑材料进行加工，其中一些材料如水泥等需要进行搅拌混合才能使用，而现有的搅拌装备过大不适合多种场地，而人工的方式效率低下。
实用新型内容
本实用新型的目的在于提供一种建筑工程用搅拌装置，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种建筑工程用搅拌装置，包括支撑板、第一固定板、盛料盆、第二固定板、搅拌桶、进料口、收料斗、出料口、进水管、水泵、吸水管、电机保护壳，两个所述支撑板下部向内侧一端之间焊接固定有水平方向的第一固定板，所述第一固定板上端中央放置有水平方向的盛料盆，两个所述支撑板上端焊接固定有水平方向的第二固定板，所述第二固定板中央焊接固定有竖直方向的搅拌桶，所述搅拌桶上端开有竖直方向的进料口，所述搅拌桶下端焊接固定有水平方向的收料斗，所述收料斗竖直贯穿第二固定板，所述收料斗下端开有水平方向的出料口，所述搅拌桶左端上部贯穿固定有水平方向的进水管，所述进水管下端与水泵固定连接，所述水泵左端固定连接有吸水管，所述搅拌桶右端焊接规定有竖直方向的电机保护壳。
在上述技术方案基础上，所述电机保护壳内部沿竖直方向等距焊接固定多个水平方向的固定座，所述固定座左端与搅拌桶焊接固定，所述固定座上端放置有水平方向的电机，所述电机左端的转动轴固定连接有水平方向的搅拌杆，所述搅拌杆外侧焊接固定有多圈搅拌页，所述搅拌杆左端与转动座紧靠贴合，所述转动座对应搅拌杆的位置焊接固定于搅拌桶内侧。
在上述技术方案基础上，所述水泵通过吸水管与水源处连接。
与现有技术相比，本实用新型具有以下优点：电机带动搅拌杆进行转动，搅拌杆带动搅拌页进行转动，对材料起到搅拌作用，需要混合水进行搅拌时将水泵打开，将水从水源处吸取，再通过进水管进入搅拌桶内，材料经过搅拌页的搅拌后通过收料斗收集，再经过出料口落下，落入到盛料盆内，最后将盛料盆拿出即可，搅拌结束后还可通过水泵供水将搅拌杆和搅拌页等进行清洗本实用新型结构简单，使用方便，大大提高了搅拌的效率，且体积适中，可适用于多种场地。
附图说明

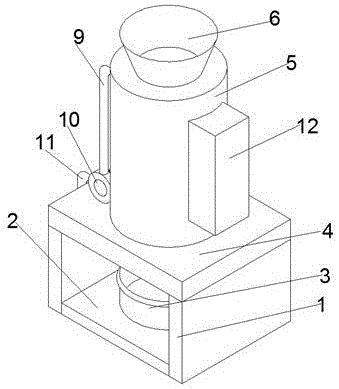

图1为本实用新型结构示意图。
图2为本实用新型正面内部剖视图。
图中：1、支撑板，2、第一固定板，3、盛料盆，4、第二固定板，5、搅拌桶，6、进料口，7、收料斗，8、出料口，9、进水管，10、水泵，11、吸水管，12、电机保护壳，13、固定座，14、电机，15、搅拌杆，16、搅拌页，17、转动座。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1-2所示，一种建筑工程用搅拌装置，包括支撑板1、第一固定板2、盛料盆3、第二固定板4、搅拌桶5、进料口6、收料斗7、出料口8、进水管9、水泵10、吸水管11、电机保护壳12，其特征在于：两个所述支撑板1下部向内侧一端之间焊接固定有水平方向的第一固定板2，所述第一固定板2上端中央放置有水平方向的盛料盆3，两个所述支撑板1上端焊接固定有水平方向的第二固定板4，所述第二固定板4中央焊接固定有竖直方向的搅拌桶5，所述搅拌桶5上端开有竖直方向的进料口6，所述搅拌桶5下端焊接固定有水平方向的收料斗7，所述收料斗7竖直贯穿第二固定板4，所述收料斗7下端开有水平方向的出料口8，所述搅拌桶5左端上部贯穿固定有水平方向的进水管9，所述进水管9下端与水泵10固定连接，所述水泵10左端固定连接有吸水管11，所述搅拌桶5右端焊接规定有竖直方向的电机保护壳12。
所述电机保护壳12内部沿竖直方向等距焊接固定多个水平方向的固定座13，所述固定座13左端与搅拌桶5焊接固定，所述固定座13上端放置有水平方向的电机14，所述电机14左端的转动轴固定连接有水平方向的搅拌杆15，所述搅拌杆15外侧焊接固定有多圈搅拌页16，所述搅拌杆15左端与转动座17紧靠贴合，所述转动座17对应搅拌杆15的位置焊接固定于搅拌桶5内侧。
所述水泵10通过吸水管11与水源处连接。
本实用新型的工作原理：将需要搅拌的材料从进料口倒入，将电机的开关打开，电机带动搅拌杆进行转动，搅拌杆带动搅拌页进行转动，对材料起到搅拌作用，需要混合水进行搅拌时将水泵打开，将水从水源处吸取，再通过进水管进入搅拌桶内，材料经过搅拌页的搅拌后通过收料斗收集，再经过出料口落下，落入到盛料盆内，最后将盛料盆拿出即可，搅拌结束后还可通过水泵供水将搅拌杆和搅拌页等进行清洗。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
