技术领域
本实用新型涉及石油运输管道技术领域,具体为一种固定效果好的石油运输管道。
背景技术
管道是用管子、管子连接件和阀门等连接成的用于输送气体、液体或带固体颗粒的流体装置,通常,流体经鼓风机、压缩机、泵和锅炉等增压后,从管道的高压处流向低压处,也可利用流体自身的压力或重力输送,管道的用途很广泛,主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水利工程和各种工业装置中。
石油在进行运输时,需要用到石油运输管道,目前现有的石油运输管道有以下缺点:现有的石油运输管道固定效果不佳,导致石油运输管道在使用时,容易出现松动,造成石油运输管道出现滑动掉落,使石油运输管道出现损坏,不方便使用者使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种固定效果好的石油运输管道,具备对石油运输管道固定效果好的优点,解决了现有的石油运输管道固定效果不佳,导致石油运输管道在使用时,容易出现松动,造成石油运输管道出现滑动掉落的问题。
(二)技术方案
为实现上述目的,本实用新型提供如下技术方案:一种固定效果好的石油运输管道,包括安装板,所述安装板正面的四角均开设有安装孔,所述安装板正面的中心处固定连接有承载板,所述承载板底部的两侧均设置有支撑机构,所述承载板的顶部固定连接有第一凹形卡块,所述第一凹形卡块的顶部通过铰链活动连接有第二凹形卡块,所述第二凹形卡块的内腔设置有石油管道,所述第二凹形卡块正面的底部固定连接有连接块,所述连接块的底部固定连接有第一卡柱,所述第一卡柱一侧的底部开设有通槽,所述第一凹形卡块正面的顶部固定连接有凹形卡板,所述凹形卡板内壁的左侧开设有卡槽,所述第一凹形卡块正面的右侧固定连接有箱体,所述箱体内壁右侧的顶部和底部均固定连接有复位弹簧,所述复位弹簧的左侧固定连接有活动板,所述活动板的顶部和底部均设置有防晃机构,所述活动板的左侧固定连接有第二卡柱,所述第二卡柱的左侧贯穿至卡槽的内腔,所述活动板右侧的中心处固定连接有拉柱,所述拉柱的右侧贯穿至箱体的右侧并固定连接有拉板。
优选的,所述支撑机构包括第一支撑板,所述第一支撑板的顶部通过螺栓与承载板的底部固定连接,所述第一支撑板的底部固定连接有支撑柱,所述支撑柱的底部固定连接有第二支撑板,所述第二支撑板的背面通过螺栓与安装板正面的底部固定连接。
优选的,所述防晃机构包括滑套,所述滑套的内侧与活动板的外侧固定连接,所述滑套的内腔滑动连接有滑杆,所述滑杆的两端均固定连接有固定块,所述固定块的外侧与箱体的内壁固定连接。
优选的,所述第一凹形卡块和第二凹形卡块的内壁均固定连接有缓冲垫,所述缓冲垫的内腔填充有缓冲橡胶。
优选的,所述卡槽内腔的直径大于第二卡柱的直径,所述通槽内腔的直径大于第二卡柱的直径。
(三)有益效果
与现有技术相比,本实用新型提供了一种固定效果好的石油运输管道,具备以下有益效果:
1、本实用新型通过设置支撑机构、第一凹形卡块、第二凹形卡块、石油管道、连接块、第一卡柱、通槽、凹形卡板、卡槽、箱体、复位弹簧、活动板、防晃机构、第二卡柱、拉柱、拉板和缓冲垫相互配合,达到了对石油运输管道固定效果好的优点,使石油运输管道在使用时,能够有效的对石油运输管道卡紧固定,防止石油运输管道出现松动,同时防止石油运输管道出现滑动掉落,保证了石油运输管道的固定效果,方便使用者使用。
2、本实用新型通过设置支撑机构,起到支撑承载板的作用,能够有效的防止承载板在使用时出现脱落,增加了承载板使用时的稳定性,通过设置第一凹形卡块和第二凹形卡块,对石油管道起到卡紧固定的作用,防止石油管道在固定后出现脱落,通过设置第一卡柱和凹形卡板,对第一凹形卡块和第二凹形卡块起到卡紧的作用,防止第二凹形卡块脱离第一凹形卡块造成石油管道脱落的问题,通过设置通槽、卡槽和第二卡柱,对第一卡柱起到卡紧固定的作用,防止第二凹形卡块脱离第一凹形卡块造成石油管道脱落的问题,通过设置复位弹簧,对活动板起到弹力复位的作用,通过设置防晃机构,对活动板起到移动时稳定的作用,解决了活动板在移动时出现晃动的问题,增加了活动板移动时的稳定性,通过设置拉柱和拉板,起到方便拉动活动板的作用,通过设置缓冲垫,起到保护石油管道的作用。
附图说明

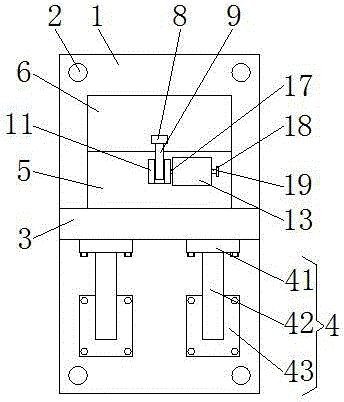

图1为本实用新型结构示意图;
图2为本实用新型右视结构示意图;
图3为本实用新型第一凹形卡块正视剖面放大图。
图中:1、安装板;2、安装孔;3、承载板;4、支撑机构;41、第一支撑板;42、支撑柱;43、第二支撑板;5、第一凹形卡块;6、第二凹形卡块;7、石油管道;8、连接块;9、第一卡柱;10、通槽;11、凹形卡板;12、卡槽;13、箱体;14、复位弹簧;15、活动板;16、防晃机构;161、滑套;162、滑杆;163、固定块;17、第二卡柱;18、拉柱;19、拉板;20、缓冲垫。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
本实用新型的所有部件均为通用的标准部件或本领域技术人员知晓的部件,其结构和原理都为本领域技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-3,一种固定效果好的石油运输管道,包括安装板1,安装板1正面的四角均开设有安装孔2,安装板1正面的中心处固定连接有承载板3,承载板3底部的两侧均设置有支撑机构4,承载板3的顶部固定连接有第一凹形卡块5,第一凹形卡块5的顶部通过铰链活动连接有第二凹形卡块6,第二凹形卡块6的内腔设置有石油管道7,第二凹形卡块6正面的底部固定连接有连接块8,连接块8的底部固定连接有第一卡柱9,第一卡柱9一侧的底部开设有通槽10,第一凹形卡块5正面的顶部固定连接有凹形卡板11,凹形卡板11内壁的左侧开设有卡槽12,第一凹形卡块5正面的右侧固定连接有箱体13,箱体13内壁右侧的顶部和底部均固定连接有复位弹簧14,复位弹簧14的左侧固定连接有活动板15,活动板15的顶部和底部均设置有防晃机构16,活动板15的左侧固定连接有第二卡柱17,第二卡柱17的左侧贯穿至卡槽12的内腔,活动板15右侧的中心处固定连接有拉柱18,拉柱18的右侧贯穿至箱体13的右侧并固定连接有拉板19,支撑机构4包括第一支撑板41,第一支撑板41的顶部通过螺栓与承载板3的底部固定连接,第一支撑板41的底部固定连接有支撑柱42,支撑柱42的底部固定连接有第二支撑板43,第二支撑板43的背面通过螺栓与安装板1正面的底部固定连接,防晃机构16包括滑套161,滑套161的内侧与活动板15的外侧固定连接,滑套161的内腔滑动连接有滑杆162,滑杆162的两端均固定连接有固定块163,固定块163的外侧与箱体13的内壁固定连接,第一凹形卡块5和第二凹形卡块6的内壁均固定连接有缓冲垫20,缓冲垫20的内腔填充有缓冲橡胶,卡槽12内腔的直径大于第二卡柱17的直径,通槽10内腔的直径大于第二卡柱17的直径,通过设置支撑机构4,起到支撑承载板3的作用,能够有效的防止承载板3在使用时出现脱落,增加了承载板3使用时的稳定性,通过设置第一凹形卡块5和第二凹形卡块6,对石油管道7起到卡紧固定的作用,防止石油管道7在固定后出现脱落,通过设置第一卡柱9和凹形卡板11,对第一凹形卡块5和第二凹形卡块6起到卡紧的作用,防止第二凹形卡块6脱离第一凹形卡块5造成石油管道7脱落的问题,通过设置通槽10、卡槽12和第二卡柱17,对第一卡柱9起到卡紧固定的作用,防止第二凹形卡块6脱离第一凹形卡块5造成石油管道7脱落的问题,通过设置复位弹簧14,对活动板15起到弹力复位的作用,通过设置防晃机构16,对活动板15起到移动时稳定的作用,解决了活动板15在移动时出现晃动的问题,增加了活动板15移动时的稳定性,通过设置拉柱18和拉板19,起到方便拉动活动板15的作用,通过设置缓冲垫20,起到保护石油管道7的作用,通过设置支撑机构4、第一凹形卡块5、第二凹形卡块6、石油管道7、连接块8、第一卡柱9、通槽10、凹形卡板11、卡槽12、箱体13、复位弹簧14、活动板15、防晃机构16、第二卡柱17、拉柱18、拉板19和缓冲垫20相互配合,达到了对石油运输管道固定效果好的优点,使石油运输管道在使用时,能够有效的对石油运输管道卡紧固定,防止石油运输管道出现松动,同时防止石油运输管道出现滑动掉落,保证了石油运输管道的固定效果,方便使用者使用。
使用时,使用者首先拉动拉板19,拉板19移动带动拉柱18开始移动,拉柱18移动带动活动板15向复位弹簧14挤压,同时活动板15移动带动滑套161在滑杆162的表面滑动,使活动板15移动稳定,然后活动板15移动带动第二卡柱17离开卡槽12和通槽10的内腔,然后使用者再打开第二凹形卡块6,将石油管道7放置在第一凹形卡块5的内腔,然后再关闭第二凹形卡块6,使第一卡柱9卡入凹形卡板11的内腔,然后松开拉板19,通过复位弹簧14的弹力使活动板15复位,活动板15复位带动拉柱18和拉板19复位,同时活动板15复位带动第二卡柱17通过通槽10卡入卡槽12的内腔即可,能够有效的对石油运输管道卡紧固定,防止石油运输管道出现松动,同时防止石油运输管道出现滑动掉落,保证了石油运输管道的固定效果,方便使用者使用,从而达到了对石油运输管道固定效果好的优点。
本申请文件中使用到的标准零件均可以从市场上购买,而且根据说明书和附图的记载均可以进行订制,各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段,机械、零件和设备均采用现有技术中常规的型号。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
