技术领域
本实用新型涉及一种防火门,属于防火门技术领域。
背景技术
防火门是指在一定时间内能满足耐火稳定性、完整性和隔热性要求的门,它是设在防火分区间、疏散楼梯间、垂直竖井等具有一定耐火性的防火分隔物;目前所使用的防火门结构简单,装饰性较差,严重影响使用场所的美观性。为解决上述问题,特提供一种新的技术方案。
发明内容
本实用新型的目的在于提供一种防火门,以解决上述背景技术中提出的问题。
为实现上述目的本实用新型采用以下技术方案:一种防火门,包括门框和门锁,所述门框内侧通过合页连接有门扇,所述门扇上设置有装饰板、转轴与插接块,所述装饰板放置于门扇前后端,所述转轴通过轴承过盈连接于门扇内侧上方,所述插接块通过螺栓安装固定于门扇前后端中间,所述门锁通过螺栓安装固定于装饰板外侧左端。
优选的,所述装饰板内侧中间开设有插接槽,所述插接槽套装于插接块上,插接槽顶部与底部对称开设有凹槽。
优选的,所述插接块内侧开设有通槽,所述通槽顶部与底部对称开设有滑槽,所述滑槽内嵌套有滑块,所述滑块内端开设有连接槽,所述连接槽两侧开设有侧滑槽。
优选的,所述转轴中段焊接有传动蜗杆,所述传动蜗杆底部啮合有传动蜗轮,所述传动蜗轮前后端通过转轴对称连接有连杆。
优选的,所述连杆末端嵌套于连接槽内,且连杆末端对称焊接有滑柱,所述滑柱嵌套于侧滑槽内。
优选的,所述门扇与插接块均为不锈钢材质。
优选的,所述装饰板可采用三聚氰胺板或吸塑板或模压板或实木板。
优选的,所述滑块与凹槽的尺寸位置相对称。
与现有技术相比,本实用新型的有益效果是:本实用新型门锁通过螺栓安装固定于装饰板外侧左端,可轻松对防火门进行启闭;滑槽内嵌套有滑块,可使滑块轻松顺着滑槽相对进行滑动;连杆末端对称焊接有滑柱,且滑柱嵌套于侧滑槽内,可通过连杆轻松带动滑块上下进行滑动;传动蜗杆底部啮合有传动蜗轮,可通过传动蜗杆轻松带动传动蜗轮进行旋转;传动蜗轮前后端通过转轴对称连接有连杆,可通过传动蜗轮轻松带动连杆进行旋转。
附图说明

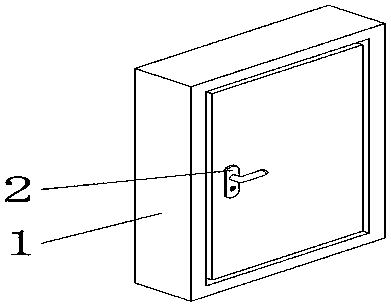

图1为本实用新型结构示意图;
图2为本实用新型门扇结构示意图;
图3为本实用新型插接块结构示意图;
图中:1-门框;2-门锁;3-门扇;4-装饰板;5-转轴;6-插接块;7-插接槽;8-凹槽;9-通槽;10-滑槽;11-滑块;12-连接槽;13-侧滑槽;14-传动蜗杆;15-传动蜗轮;16-连杆;17-滑柱。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整的阐述。
如图1-3所示,一种防火门,包括门框1和门锁2,门框1内侧通过合页连接有门扇3,门扇3上设置有装饰板4、转轴5与插接块6,装饰板4放置于门扇3前后端,转轴5通过轴承过盈连接于门扇3内侧上方,插接块6通过螺栓安装固定于门扇3前后端中间,门锁2通过螺栓安装固定于装饰板4外侧左端。
具体使用方式:通过合页将门扇3铰接于门框1内,随后根据使用场所需要选择合适的装饰板4;随后将装饰板4套装于插接块6上,随后旋拧转轴5带动传动蜗杆14进行旋转,传动蜗杆14旋转带动传动蜗轮15进行旋转,传动蜗轮15旋转带动连杆16进行旋转,连杆16旋转将滑槽10内的滑块11向外进行推动,滑块11向外推动嵌套于插接槽7上的凹槽8内,此时装饰板4安装完毕。
以上所述为本实用新型较佳实施例,对于本领域的普通技术人员而言,根据本实用新型的教导,在不脱离本实用新型的原理与精神的情况下,对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
