一种乐器携带盒

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及携带盒技术领域,具体为一种乐器携带盒。


背景技术

乐器携带盒顾名思义,是用来装载和携带乐器的工具,乐器作为一种全球流行的娱乐器材,音乐文化随着时代的发展,演变出了各式各样的种类,也变的越来越精密,因此在运输或者携带的过程中,为了不损伤或损坏乐器,需要用到乐器携带盒,而现有的乐器携带盒对乐器保护的性能不够好,导致乐器音调改变甚至会损坏,为此,我们提出一种乐器携带盒。


实用新型内容

本实用新型的目的在于提供一种乐器携带盒,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种乐器携带盒,包括凯夫拉箱体、软板和高密度泡绵,所述凯夫拉箱体的外表面通过乳液型丙烯酸酯胶粘剂连接有人造皮革,所述凯夫拉箱体内腔的顶部通过第一弹簧与软板活动连接,所述凯夫拉箱体内腔的底部通过第二弹簧与软板活动连接,所述凯夫拉箱体与软板的内腔填充有太空棉,所述软板与高密度泡绵之间通过乳液型丙烯酸酯胶粘剂连接有记忆绵层,所述高密度泡绵形成的内腔为放置仓。

优选的,所述高密度泡绵的顶部与底部通过乳液型丙烯酸酯胶粘剂连接有干燥块,所述凯夫拉箱体的开合处固定连接有密封条。

优选的,所述凯夫拉箱体正面的左右两端固定连接有卡扣,所述凯夫拉箱体正面的左右两端与卡扣相对应的位置活动连接有卡杆,所述卡扣和卡杆卡接。

优选的,所述凯夫拉箱体底部的左右两端均固定连接有橡胶底座,所述凯夫拉箱体的四周均固定连接有L形保护块。

优选的,所述凯夫拉箱体顶部的中端固定连接有提把,远离所述卡扣和卡杆一面的中端固定连接有背带。

与现有技术相比,本实用新型的有益效果如下:

本实用新型设置了软板、高密度泡绵、第一弹簧和第二弹簧,在运输或携带的过程中把乐器放到放置仓内,行程中乐器颠簸上下运动,使第一弹簧和第二弹簧发生形变,减缓了放置在放置仓里面乐器上下运动的趋势,达到了第一级减振的目的,高密度泡绵是非常柔软的直接接触乐器本身,不会对乐器造成损坏和磨损,记忆绵层有记忆功能,振动造成的形变会自行恢复,达到了第二级减振的目的,起到了很好的保护乐器的效果,解决了现有的乐器携带盒对乐器保护的性能不够好,导致乐器音调改变甚至会损坏的问题。


附图说明

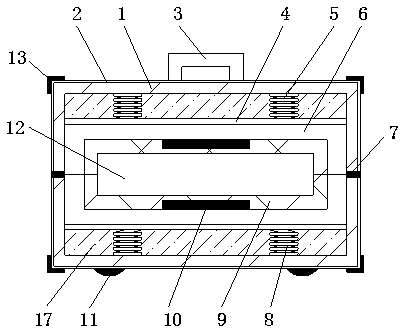

图1为本实用新型剖视结构示意图;

图2为本实用新型主视结构示意图;

图3为本实用新型后视结构示意图。

图中:1、凯夫拉箱体;2、人造皮革;3、提把;4、软板;5、第一弹簧;6、记忆绵层;7、密封条;8、第二弹簧;9、高密度泡绵;10、干燥块;11、橡胶底座;12、放置仓;13、L形保护块;14、卡扣;15、卡杆;16、背带;17、太空棉。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

在实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的凯夫拉箱体1、人造皮革2、提把3、软板4、第一弹簧5、记忆绵层6、密封条7、第二弹簧8、高密度泡绵9、干燥块10、橡胶底座11、放置仓12、L形保护块13、卡扣14、卡杆15、背带16和太空棉17部件均为通用标准件或本领域技术人员知晓的部件,其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3,一种乐器携带盒,包括凯夫拉箱体1、软板4和高密度泡绵9,凯夫拉箱体1底部的左右两端均固定连接有橡胶底座11,凯夫拉箱体1的四周均固定连接有L形保护块13,高密度泡绵9的顶部与底部通过乳液型丙烯酸酯胶粘剂连接有干燥块10,凯夫拉箱体1的开合处固定连接有密封条7,凯夫拉箱体1的外表面通过乳液型丙烯酸酯胶粘剂连接有人造皮革2,凯夫拉箱体1正面的左右两端固定连接有卡扣14,凯夫拉箱体1正面的左右两端与卡扣14相对应的位置活动连接有卡杆15,卡扣14和卡杆15卡接,凯夫拉箱体1顶部的中端固定连接有提把3,远离卡扣14和卡杆15一面的中端固定连接有背带16,凯夫拉箱体1内腔的顶部通过第一弹簧5与软板4活动连接,凯夫拉箱体1内腔的底部通过第二弹簧8与软板4活动连接,凯夫拉箱体1与软板4的内腔填充有太空棉17,软板4与高密度泡绵9之间通过乳液型丙烯酸酯胶粘剂连接有记忆绵层6,高密度泡绵9形成的内腔为放置仓12,设置了软板4、高密度泡绵9、第一弹簧5和第二弹簧8,在运输或携带的过程中把乐器放到放置仓12内,行程中乐器颠簸上下运动,使第一弹簧5和第二弹簧8发生形变,减缓了放置在放置仓12里面乐器上下运动的趋势,达到了第一级减振的目的,高密度泡绵9是非常柔软的直接接触乐器本身,不会对乐器造成损坏和磨损,记忆绵层6有记忆功能,振动造成的形变会自行恢复,达到了第二级减振的目的,起到了很好的保护乐器的效果。

使用时,设置了软板4、高密度泡绵9、第一弹簧5和第二弹簧8,在运输或携带的过程中把乐器放到放置仓12内,行程中乐器颠簸上下运动,使第一弹簧5和第二弹簧8发生形变,减缓了放置在放置仓12里面乐器上下运动的趋势,达到了第一级减振的目的,高密度泡绵9是非常柔软的直接接触乐器本身,不会对乐器造成损坏和磨损,记忆绵层6有记忆功能,振动造成的形变会自行恢复,达到了第二级减振的目的,达到了很好的保护乐器的目的,解决了现有的乐器携带盒对乐器保护的性能不够好,导致乐器音调改变甚至会损坏的问题。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
