技术领域
本实用新型涉及一种柔性电缆连接组件。
背景技术
柔性电缆是拖链运动系统中，电力传输材料，信号传递载体的首选电缆，又名：拖链电缆，拖曳电缆，移动电缆，机器人电缆等。
柔性电缆的导线结构主要依据DINVDE0295和IEC228标准的绞合铜导线结构，护套多采用低黏性，柔性耐磨材料，以减缓电缆在连续往返移动中的磨损率。
实用新型内容
本实用新型的目的在于提供一种柔性电缆连接组件，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种柔性电缆连接组件，包括电缆、连接片、连接头、连接端子、伸缩连接套、第一螺纹、磁性连接环、第二螺纹，所述电缆前后两端均安装有连接片，所述前后两个连接片外侧均一体成型有连接头，所述连接头内均安装有接线端子，且接线端子与电缆连接，所述连接头中段外侧一周等距开设有第一螺纹，所述伸缩连接套前后两段均安装有磁性连接环，所述磁性连接环内侧一周等距开设有与第一螺纹相匹配的第二螺纹，所述伸缩连接套通过两端磁性连接环分别螺纹连接在两端连接头上。
优选的：所述电缆由线芯、填充层、皮套和蛇皮管组成，所述线芯外侧一周包裹有填充层，所述填充层外侧一周包裹有皮套，所述皮套外侧一周安装有蛇皮管。
优选的：所述伸缩连接套采用波纹管材质制作，可实现前后拉伸，所述磁性连接环外表面采用磁铁制作，可使前后两端连接头彼此磁力连接，方便携带。
本实用新型的有益效果是：本实用新型结构简单、设计合理，电缆前后连接头在不使用时有伸缩连接套的保护，且能够通过连接套上的磁性连接环首尾相连，方便携带且不易丢失，电缆本体同时也具有蛇皮管的保护，在不影响柔性电缆弯曲的情况下，提供最佳保护。
附图说明

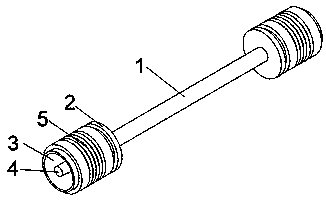

图1为本实用新型柔性电缆连接组件的结构示意图；
图2为本实用新型柔性电缆连接组件的结构示意图；
图3为本实用新型柔性电缆连接组件伸缩连接套的结构示意图；
图4为本实用新型柔性电缆连接组件电缆的内部结构示意图。
图中：1、电缆，2、连接片，3、连接头，4、接线端子，5、伸缩连接套，6、第一螺纹，7、磁性连接环，8、第二螺纹，9、线芯，10、填充层，11、皮套，12、蛇皮管。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步阐述：
如图1-4所示，一种柔性电缆连接组件，包括电缆1、连接片2、连接头3、连接端子4、伸缩连接套5、第一螺纹6、磁性连接环7、第二螺纹8，所述电缆1前后两端均安装有连接片2，所述前后两个连接片2外侧均一体成型有连接头3，所述连接头3内均安装有接线端子4，且接线端子4与电缆1连接，所述连接头3中段外侧一周等距开设有第一螺纹6，所述伸缩连接套5前后两段均安装有磁性连接环7，所述磁性连接环7内侧一周等距开设有与第一螺纹6相匹配的第二螺纹8，所述伸缩连接套5通过两端磁性连接环7分别螺纹连接在两端连接头3上。所述电缆1由线芯9、填充层10、皮套11和蛇皮管12组成，所述线芯9外侧一周包裹有填充层10，所述填充层10外侧一周包裹有皮套11，所述皮套11外侧一周安装有蛇皮管12。所述伸缩连接套5采用波纹管材质制作，可实现前后拉伸，所述磁性连接环7外表面采用磁铁制作，可使前后两端连接头3彼此磁力连接，方便携带。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，因此等同范围内的同等变化都囊括在本实用新型范围内。
