技术领域
本实用新型涉及一种新型组培箱。
背景技术
传统的组培箱多数使用的机械式温度表和湿度表，测量的精度较低，并且当培养仓内的湿度和温度高于或低于培养苗需求值时，需要人工进行干预，这样的话在一定程度上增加了人工的工作量，并且人工调整温度和湿度的准确值并不是太准确，不利于培养苗的生长。
实用新型内容
本实用新型的目的在于提供一种新型组培箱，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：一种新型组培箱，包括框架、储物门板、把手、托盘、培养仓门板、合页、微电脑、亚克力板、水管、红外传感器、固定卡扣、灯管、支管、雾化喷头、换气扇，所述储物门板共有四个，每两个为一组铰接在框架的下部，且每个储物门板外壁均使用螺丝固定有把手，所述托盘共有四个，使用螺丝等距安装在框架内部，将框架内部空间等分为五部分，且每个部分的左右两侧和后侧均使用亚克力板密封，而前侧则通过四个合页将两个培养仓门板铰接在框架的左右两侧，使其以合页为轴心，可以旋转180°，对每层的空间进行封闭，所述微电脑嵌装在每层左培养仓门板的左上角，所述换气扇嵌装在每层右培养仓门板的右上角，水管由框架顶端的左后方插入框架内部，并贯穿每一层的托盘，所述红外传感器每层设有五个，使用吸盘等距固定在每层左侧亚克力板内壁上，所述灯管和支管使用固定卡扣等距安装在每层培养仓的顶部，其中支管与水管相连，且支管的底端等距安装有雾化喷头。
在上述技术方案基础上，所述微电脑的后部安装有内置的温度传感器和湿度传感器，且实时监控培养箱内的温度和湿度，并自动通过灯管、支管、换气扇进行调整，直至预设值。
在上述技术方案基础上，所述红外传感器起到苗高的作用，当培育苗达到红外传感器所在高度，红外传感器会通过微电脑的显示屏进行提示。
在上述技术方案基础上，所述框架的下部为两个一体式的储物柜，用于存放培育用品。
与现有技术相比，本实用新型具有以下优点：本实用新型通过背面安装有温度传感器、湿度传感器的微电脑对组培箱内的环境实时监控，自行维持预设的环境温度和湿度，并且在组培箱的内壁安装有等距排列的红外传感器，当苗高达到红外传感器所在高度时，红外传感器会通过微电脑显示屏上进行提示，本实用新型可以实现组培箱的自动化、信息化、智能化，有效降低人工的工作量。
附图说明

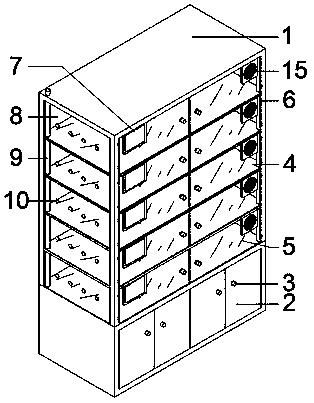

图1为本实用新型的整体结构示意图。
图2为本实用新型的内部结构示意图。
图3为本实用新型的上部局部放大图。
图中：框架1、储物门板2、把手3、托盘4、培养仓门板5、合页6、微电脑7、亚克力板8、水管9、红外传感器10、固定卡扣11、灯管12、支管13、雾化喷头14、换气扇15。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1、图2、图3所示，一种新型组培箱，包括框架1、储物门板2、把手3、托盘4、培养仓门板5、合页6、微电脑7、亚克力板8、水管9、红外传感器10、固定卡扣11、灯管12、支管13、雾化喷头14、换气扇15，所述储物门板2共有四个，每两个为一组铰接在框架1的下部，且每个储物门板2外壁均使用螺丝固定有把手3，所述托盘4共有四个，使用螺丝等距安装在框架1内部，将框架1内部空间等分为五部分，且每个部分的左右两侧和后侧均使用亚克力板8密封，而前侧则通过四个合页6将两个培养仓门板5铰接在框架1的左右两侧，使其以合页6为轴心，可以旋转180°，对每层的空间进行封闭，所述微电脑7嵌装在每层左培养仓门板5的左上角，所述换气扇15嵌装在每层右培养仓门板5的右上角，水管9由框架1顶端的左后方插入框架1内部，并贯穿每一层的托盘4，所述红外传感器10每层设有五个，使用吸盘等距固定在每层左侧亚克力板8内壁上，所述灯管12和支管13使用固定卡扣11等距安装在每层培养仓的顶部，其中支管13与水管9相连，且支管13的底端等距安装有雾化喷头14。
所述微电脑7的后部安装有内置的温度传感器和湿度传感器，且实时监控培养箱内的温度和湿度，并自动通过灯管12、支管13、换气扇15进行调整，直至预设值。
所述红外传感器10起到苗高的作用，当培育苗达到红外传感器10所在高度，红外传感器10会通过微电脑的显示屏进行提示。
在上述技术方案基础上，所述框架1的下部为两个一体式的储物柜，用于存放培育用品。
本实用新型通过背面安装有温度传感器、湿度传感器的微电脑对组培箱内的环境实时监控，自行维持预设的环境温度和湿度，并且在组培箱的内壁安装有等距排列的红外传感器，当苗高达到红外传感器所在高度时，红外传感器会通过微电脑显示屏上进行提示，本实用新型可以实现组培箱的自动化、信息化、智能化，有效降低人工的工作量。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
