技术领域
本实用新型涉及建筑领域，特别是一种混凝土手动搅拌装置。
背景技术
水泥搅拌机又称混凝土搅拌机，是用来把水泥、砂石骨料和水混合并拌制成混凝土混合料的机械，主要由拌筒、加料和卸料机构、供水系统、原动机、传动机构、机架和支承装置等组成。包括通过轴与传动机构连接的动力机构及由传动机构带动的滚筒，在滚筒筒体上装围绕滚筒筒体设置的齿圈，传动轴上设置与齿圈啮合的齿轮。本实用新型结构简单、合理，采用齿轮、齿圈啮合后，可有效克服雨雾天气时，托轮和搅拌机滚筒之间的打滑现象；采用的传动机构又可进一步保证消除托轮和搅拌机滚筒之间的打滑现象。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种混凝土手动搅拌装置。为实现上述目的本实用新型采用以下技术方案：
一种混凝土手动搅拌装置，包括行进架、角度盘、基座、摇把、握把、底转轴、上转轴、安装连杆、搅拌筒、支撑连杆，行进架架体上端倾斜焊接有支撑连杆，支撑连杆顶端位置焊接有基座，底转轴侧端焊接安装有握把，底转轴上端位置焊接安装有上转轴，上转轴后端位置焊接安装有摇把，上转轴前端位置焊接安装有安装连杆，安装连杆安装在搅拌筒筒体底端中心位置。
优选的，所述角度盘由盘体、销杆和销孔组成，盘体上钻设有销孔、销杆与销孔对应设计，销杆插装在销孔内，销杆杆体将握把定位固定，根据需求调整销杆在销孔上的位置关系。
优选的，所述角度盘上的销孔数量为四个。
优选的，所述搅拌筒材质为不锈钢材质。
与现有技术相比，本实用新型具有以下优点：一种混凝土手动搅拌装置，本在设计适用于手动混凝土搅拌作业，将混凝土原料倒入搅拌筒，手动操作握把使筒体开口上仰，角度盘销接固定角度，然后建筑工人转动摇把带动上转轴转动实现搅拌筒筒体转动，最终完成混凝土的搅拌作业，本装置的设计减缓了建筑工人的劳动强度。
附图说明

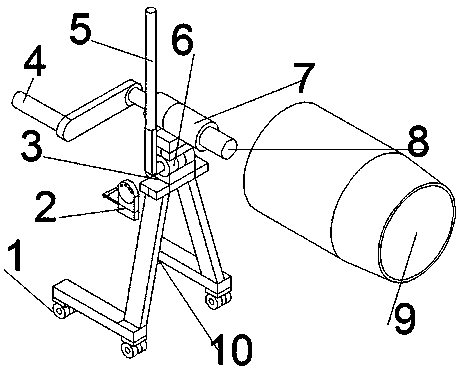

图1为本实用新型混凝土手动搅拌装置的结构示意图。
图2为本实用新型混凝土手动搅拌装置的工作结构示意图。
图3为本实用新型角度盘的结构示意图。
图4为本实用新型握把和底转轴的安装结构示意图。
图中：1、行进架，2、角度盘，3、基座，4、摇把，5、握把，6、底转轴，7、上转轴，8、安装连杆，9、搅拌筒，10、支撑连杆，11、盘体，12、销杆，13、销孔。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1、图2、图3和图4所示，一种混凝土手动搅拌装置，包括行进架1、角度盘2、基座3、摇把4、握把5、底转轴6、上转轴7、安装连杆8、搅拌筒9、支撑连杆10，行进架1架体上端倾斜焊接有支撑连杆10，支撑连杆10顶端位置焊接有基座3，基座3上端面焊接有底转轴6，底转轴6侧端焊接安装有握把5，底转轴6上端位置焊接安装有上转轴7，上转轴7后端位置焊接安装有摇把4，上转轴7前端位置焊接安装有安装连杆8，安装连杆8安装在搅拌筒9筒体底端中心位置。
所述角度盘2由盘体11、销杆12和销孔13组成，盘体11上钻设有销孔13、销杆12与销孔13对应设计，销杆12插装在销孔13内，销杆12杆体将握把5定位固定，根据需求调整销杆12在销孔13上的位置关系。
所述角度盘2上的销孔13数量为四个。
所述搅拌筒9材质为不锈钢材质。
本实用新型工作原理：一种混凝土手动搅拌装置，本在设计适用于手动混凝土搅拌作业，将混凝土原料倒入搅拌筒，手动操作握把使筒体开口上仰，角度盘销接固定角度，然后建筑工人转动摇把带动上转轴转动实现搅拌筒筒体转动，最终完成混凝土的搅拌作业，本装置的设计减缓了建筑工人的劳动强度。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
