技术领域
本实用新型涉及畜牧养殖领域，尤其涉及一种家禽产蛋床。
背景技术
很多的家禽养殖厂都会出现在产蛋后，很多蛋体都损坏在产蛋床的前侧，由于产蛋后的蛋体在产床上的滚动速度太快，造成蛋体碰撞储蛋开口仓的前侧，从而造成损坏，为了改善这一情况，降低产蛋后的蛋体损坏，因此设计一种家禽的产蛋床。
实用新型内容
本实用新型的目的在于提供一种家禽产蛋床，以解决上述技术问题，为实现上述目的本实用新型采用以下技术方案：
一种家禽产蛋床，包括产蛋床箱、固定产床、活动产床、储蛋开口仓、活动产床转轴，所述固定产床固定在产蛋床箱的底面后侧，所述活动产床连接在产蛋床箱的底面前侧和储蛋开口仓的底面，所述产蛋床箱底端后侧设有固定后脚，产蛋床箱的底端中段设有转轴固定脚，所述活动产床转轴穿过转轴固定脚连接活动产床，所述活动产床以活动产床转轴为中心进行幅度转动，所述产蛋床箱、储蛋开口仓、固定后脚、转轴固定脚一体成型。
在上述技术方案基础上，所述活动产床由平行段、斜段组成，所述斜段设在平行段的后侧，所述活动产床转轴连接在斜段的中段，所述平行段、斜段一体编织制成。
在上述技术方案基础上，所述储蛋开口仓的前侧使用螺钉固定有一个软质阻挡块，所述活动产床的平行段前端底侧接触储蛋开口仓的底面，所述活动产床的平行段前端顶侧接触软质阻挡块，所述活动产床的斜段后端与固定产床相对应，且斜段与固定产床不接触。
在上述技术方案基础上，所述产蛋床箱、储蛋开口仓、固定后脚、转轴固定脚由镀锌铁皮材料制成，所述固定产床、活动产床由不锈钢条焊接编织制成，所述活动产床转轴由不锈钢材料制成，所述软质阻挡块由橡胶材料制成。
在上述技术方案基础上，与现有技术相比，本实用新型利既优化家禽产蛋床箱的设置，改变传统的家禽产蛋箱所采用的设置，改变为具有活动产床的设计，可以在很大程度上减少了家禽产蛋后因为进入储蛋开口仓的速度太快而造成蛋体损坏，从而降低了产蛋的成本增加，而且储蛋开口仓的前端设有一个软质阻挡块，不仅可以做到阻挡活动产床的活动还可以对鸡蛋落下的能量进行消耗，设备整体所采用的都是常见的材料进行制造，生产简单，宜推广使用。
附图说明

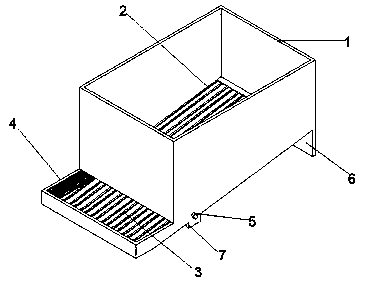

图1为本实用新型总体外观状态图。
图2为本实用新型正常状态平面示意图。
图3为本实用新型活动产床运动平面示意图。
图4为本实用新型局部细节平面示意图。
图中：1-产蛋床箱，2-固定产床，3-活动产床，4-储蛋开口仓，5-活动产床转轴，6-固定后脚，7-转轴固定脚，8-螺钉，9-软质阻挡块,10-平行段，11-斜段。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
一种家禽产蛋床，包括产蛋床箱1、固定产床2、活动产床3、储蛋开口仓4、活动产床转轴5，所述固定产床2固定在产蛋床箱1的底面后侧，所述活动产床3连接在产蛋床箱1的底面前侧和储蛋开口仓4的底面，所述产蛋床箱1底端后侧设有固定后脚6，产蛋床箱1的底端中段设有转轴固定脚7，所述活动产床转轴5穿过转轴固定脚7连接活动产床3，所述活动产床3以活动产床转轴5为中心进行幅度转动，所述产蛋床箱1、储蛋开口仓4、固定后脚6、转轴固定脚7一体成型。
所述活动产床由平行段10、斜段11组成，所述斜段11设在平行段10的后侧，所述活动产床转轴5连接在斜段11的中段，所述平行段10、斜段11一体编织制成。
所述储蛋开口仓4的前侧使用螺钉8固定有一个软质阻挡块9，所述活动产床3的平行段10前端底侧接触储蛋开口仓4的底面，所述活动产床3的平行段10前端顶侧接触软质阻挡块9，所述活动产床3的斜段后端与固定产床2相对应，且斜段11与固定产床2不接触。
所述产蛋床箱1、储蛋开口仓4、固定后脚6、转轴固定脚7由镀锌铁皮材料制成，所述固定产床2、活动产床3由不锈钢条焊接编织制成，所述活动产床转轴5由不锈钢材料制成，所述软质阻挡块9由橡胶材料制成。
本实用新型工作原理：设备在使用过程中，假如有家禽产蛋，蛋体在固定产床脱离家禽，由于固定产床是斜向的设计，因此蛋体会在固定产床上向活动产床进行移动，当蛋体移动到活动产床的时候，由于蛋体的重量原因会对活动产床由一个向下的作用力，因此活动产床会因为蛋体的重力作用，再由于活动产床转轴的作用，会向后有一个类似杠杆的动作，此时的斜段会因为转动的原因从而使得平行段向上运动，从而使得斜段平行，平行段倾斜，从而降低蛋体在活动产床上的速度，而且活动产床平行段的前端在软质阻挡块的下侧，因此当平行段被提高到一定位置时，会被软质阻挡块所限制高度，因此当蛋体运动到平行段的时候，会将平行段从倾斜压制到平行，此时蛋体进入到储蛋开口仓内，因为软质阻挡块设置在储蛋开口仓的末端，因此蛋体运行到软质阻挡块时会停止运动。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
