技术领域
本实用新型涉及一种畜牧用饲料切割打浆机。
背景技术
畜牧业，是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。畜牧业的主要特点是集中化、规模化、并以营利为生产目的，而在畜牧养殖中一定会需要饲料的制作，其中又涉及到饲料的粉碎打浆，现有的打浆装置仅由锤片进行工作，打浆效率低。
实用新型内容
本实用新型的目的在于提供一种畜牧用饲料切割打浆机，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种畜牧用饲料切割打浆机，包括上部壳体、下部壳体、铰链、第一固定杆、支撑杆、第二固定杆、第一固定板、第一电机、进料部壳体、进料口、进料槽、第二固定板、第二电机、转动底座、出料口，所述上部壳体左端下部通过两个水平方向固定的铰链铰接固定有水平方向的下部壳体，所述下部壳体前后两端上部焊接固定有水平方向的第一固定杆，所述第一固定杆左右两部对称焊接固定有斜向外侧支撑杆，两个所述支撑杆之间中部焊接固定有水平方向的第二固定杆，所述第一固定杆前端上部焊接固定有水平方向的第一固定板，所述第一固定板上端固定有水平方向的第一电机，所述上部壳体上端焊接固定有竖直方向的进料部壳体，所述进料部壳体前端中部开有竖直方向的进料口，所述进料口前端两侧及下部焊接固定有斜向上的进料槽，所述进料部壳体后端中部焊接固定有水平方向的第二固定板，所述第二固定板上端固定有水平方向的第二电机，所述上部壳体与下部壳体后端贴靠处中部焊接固定有水平方向的转动底座，所述下部壳体左端下部开有斜向下方向的出料口。
在上述技术方案基础上，所述下部壳体内部贴靠放置有过滤筛网。
在上述技术方案基础上，所述第一电机的输出轴一端连接有水平方向的转轴，所述转轴后端放置于转动底座内部，所述转轴前后两部中部焊接固定有竖直方向的转动板，两个所述转动板之间左右两部对称焊接固定有两组水平方向的固定柱，四个所述固定柱外侧沿水平方向相互错落套有多个竖直方向的锤片。
在上述技术方案基础上，所述第二电机的输出轴一端连接有水平方向的转动杆，所述转动杆前端等角度焊接固定有多个切割刀片，所述切割刀片位于进料口后方，且距离极短。
与现有技术相比，本实用新型具有以下优点：饲料通过进料槽下滑至进料口，在向下落的过程中经过切割刀片，切割刀片在第二电机与转动杆的带动下进行旋转切割，将饲料进行初步的切割处理，切割后饲料继续下落，第一电机转动带动转轴转动，转轴带动转动板转动，转动板带动固定柱进行转动，之后带动锤片进行甩动，在相互错落的锤片甩动的过程中饲料得到充分的捶打从而实现打浆的目的，最后打出的浆通过过滤筛网的过滤后从出料口落出，需要对筛网进行更换时将上部壳体沿铰链转动打开，对筛网进行更换即可，本实用新型结构简单，使用方便，可快速的对饲料进行切割打浆处理，大大提高了工作效率，节省工作时间。
附图说明

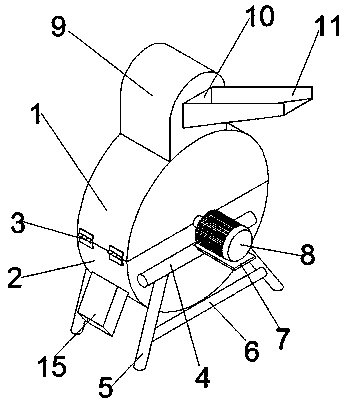

图1为本实用新型前部外观结构示意图。
图2为本实用新型后部外观结构示意图。
图3为本实用新型下部壳体内部视图。
图4为本实用新型进料部壳体内部视图。
图中：1、上部壳体，2、下部壳体，3、铰链，4、第一固定杆，5、支撑杆，6、第二固定杆，7、第一固定板，8、进料部壳体，9、固定柱，10、进料口，11、进料槽，12、第二固定板，13、第二电机，14、转动底座，15、出料口，16、过滤筛网，17、转轴，18、转动板，19、固定柱，20、锤片，21、转动杆，22、切割刀片。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1-4所示，一种畜牧用饲料切割打浆机，包括上部壳体1、下部壳体2、铰链3、第一固定杆4、支撑杆5、第二固定杆6、第一固定板7、第一电机8、进料部壳体9、进料口10、进料槽11、第二固定板12、第二电机13、转动底座14、出料口15，所述上部壳体1左端下部通过两个水平方向固定的铰链3铰接固定有水平方向的下部壳体2，所述下部壳体2前后两端上部焊接固定有水平方向的第一固定杆4，所述第一固定杆4左右两部对称焊接固定有斜向外侧支撑杆5，两个所述支撑杆5之间中部焊接固定有水平方向的第二固定杆6，所述第一固定杆4前端上部焊接固定有水平方向的第一固定板7，所述第一固定板7上端固定有水平方向的第一电机8，所述上部壳体1上端焊接固定有竖直方向的进料部壳体9，所述进料部壳体9前端中部开有竖直方向的进料口10，所述进料口10前端两侧及下部焊接固定有斜向上的进料槽11，所述进料部壳体9后端中部焊接固定有水平方向的第二固定板12，所述第二固定板12上端固定有水平方向的第二电机13，所述上部壳体1与下部壳体2后端贴靠处中部焊接固定有水平方向的转动底座14，所述下部壳体2左端下部开有斜向下方向的出料口15。
所述下部壳体2内部贴靠放置有过滤筛网16。
所述第一电机8的输出轴一端连接有水平方向的转轴17，所述转轴17后端放置于转动底座14内部，所述转轴17前后两部中部焊接固定有竖直方向的转动板18，两个所述转动板18之间左右两部对称焊接固定有两组水平方向的固定柱19，四个所述固定柱19外侧沿水平方向相互错落套有多个竖直方向的锤片20。
所述第二电机13的输出轴一端连接有水平方向的转动杆21，所述转动杆21前端等角度焊接固定有多个切割刀片22，所述切割刀片22位于进料口10后方，且距离极短。
本实用新型的工作原理：对饲料进行处理时将第一电机与第二电机开关打开，将饲料放到进料槽内沿进料槽下滑至进料口，在向下落的过程中经过切割刀片，切割刀片在第二电机与转动杆的带动下进行旋转切割，将饲料进行初步的切割处理，切割后饲料继续下落，第一电机转动带动转轴转动，转轴带动转动板转动，转动板带动固定柱进行转动，之后带动锤片进行甩动，在相互错落的锤片甩动的过程中饲料得到充分的捶打从而实现打浆的目的，最后打出的浆通过过滤筛网的过滤后从出料口落出，需要对筛网进行更换时将上部壳体沿铰链转动打开，对筛网进行更换即可。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
