技术领域
本实用新型涉及道路桥梁施工技术领域，具体为一种道路桥梁施工测量装置。
背景技术
道路桥梁施工需要用到测量装置进行测量，能够提高道路桥梁施工的精度，但以往的道路桥梁施工测量装置大多使用不便，不能根据使用需求进行高度调节和角度调节，降低了使用者对道路桥梁施工测量装置的体验感，不能满足当今市场的需求，由于以上存在的问题，降低了道路桥梁施工测量装置的实用性和使用性，针对性地推出了一种道路桥梁施工测量装置。
实用新型内容
本实用新型的目的在于提供一种道路桥梁施工测量装置，具备使用方便的优点，解决了以往道路桥梁施工测量装置使用不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种道路桥梁施工测量装置，包括底板，所述底板顶部的左侧通过转杆活动连接有壳体，所述壳体的内壁通过轴承活动连接有螺纹杆，所述壳体的顶部固定连接有电机，所述电机的输出端与螺纹杆的顶部固定连接，所述螺纹杆的表面套设有螺纹套，所述壳体的内壁固定连接有滑杆，所述滑杆的表面套设有滑套，所述滑套的左侧与螺纹套的右侧固定连接，所述螺纹套的左侧固定连接有第一液压伸缩杆，所述第一液压伸缩杆的表面固定连接有机头，所述底板顶部的右侧固定连接有竖板，所述竖板左侧的顶部通过转杆活动连接有第二液压伸缩杆，所述第二液压伸缩杆的输出端与壳体的右侧通过转杆活动连接。
优选的，所述壳体正面顶部的右侧开设有凹槽，所述凹槽的内壁固定连接有铭牌。
优选的，所述底板顶部的右侧固定连接有电池，所述电池的表面开设有充电槽，所述电池正面顶部的右侧固定连接有控制面板。
优选的，所述竖板右侧的顶部固定连接有推杆，所述推杆的表面套设有橡胶套。
优选的，所述底板底部的两侧均固定连接有支腿，所述支腿的底部通过转杆活动连接有滚轮。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过底板、壳体、螺纹杆、电机、螺纹套、滑杆、滑套、第一液压伸缩杆、机头、竖板和第二液压伸缩杆的配合，实现了使用方便的目的，能够根据使用需求进行高度调节和角度调节，提高了使用者对道路桥梁施工测量装置的体验感，满足当今市场的需求，提高了道路桥梁施工测量装置的实用性和使用性，解决了以往道路桥梁施工测量装置使用不便的问题。
2、本实用新型通过设置凹槽和铭牌，用于标注道路桥梁施工测量装置的规格信息，通过设置电池，用于储存和提供电能，通过设置充电槽，用于连接和输送电能，通过设置控制面板，用于输入控制信号和显示工作信息，通过设置推杆，方便使用者对道路桥梁施工测量装置进行移动，通过设置支腿和滚轮，用于道路桥梁施工测量装置的移动。
附图说明

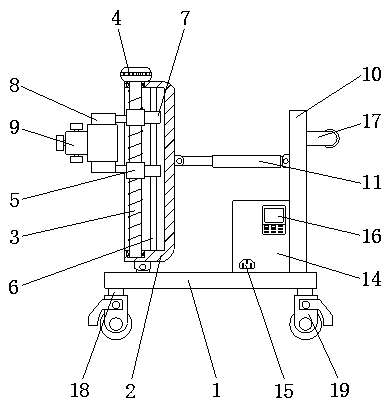

图1为本实用新型结构示意图；
图2为本实用新型结构主视图；
图3为本实用新型滑套立体图。
图中：1、底板；2、壳体；3、螺纹杆；4、电机；5、螺纹套；6、滑杆；7、滑套；8、第一液压伸缩杆；9、机头；10、竖板；11、第二液压伸缩杆；12、凹槽；13、铭牌；14、电池；15、充电槽；16、控制面板；17、推杆；18、支腿；19、滚轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型的底板1、壳体2、螺纹杆3、电机4、螺纹套5、滑杆6、滑套7、第一液压伸缩杆8、机头9、竖板10、第二液压伸缩杆11、凹槽12、铭牌13、电池14、充电槽15、控制面板16、推杆17、支腿18和滚轮19均为通用标准件或本领域技术人员知晓的部件，其具体结构和原理属于现有技术，本技术人员通过技术手册可得知。
请参阅图1-3，一种道路桥梁施工测量装置，包括底板1，底板1顶部的左侧通过转杆活动连接有壳体2，壳体2的内壁通过轴承活动连接有螺纹杆3，壳体2的顶部固定连接有电机4，电机4的输出端与螺纹杆3的顶部固定连接，螺纹杆3的表面套设有螺纹套5，壳体2的内壁固定连接有滑杆6，滑杆6的表面套设有滑套7，滑套7的左侧与螺纹套5的右侧固定连接，螺纹套5的左侧固定连接有第一液压伸缩杆8，第一液压伸缩杆8的表面固定连接有机头9，底板1顶部的右侧固定连接有竖板10，竖板10左侧的顶部通过转杆活动连接有第二液压伸缩杆11，第二液压伸缩杆11的输出端与壳体2的右侧通过转杆活动连接，壳体2正面顶部的右侧开设有凹槽12，凹槽12的内壁固定连接有铭牌13，底板1顶部的右侧固定连接有电池14，电池14的表面开设有充电槽15，电池14正面顶部的右侧固定连接有控制面板16，竖板10右侧的顶部固定连接有推杆17，推杆17的表面套设有橡胶套，底板1底部的两侧均固定连接有支腿18，支腿18的底部通过转杆活动连接有滚轮19，通过设置凹槽12和铭牌13，用于标注道路桥梁施工测量装置的规格信息，通过设置电池14，用于储存和提供电能，通过设置充电槽15，用于连接和输送电能，通过设置控制面板16，用于输入控制信号和显示工作信息，通过设置推杆17，方便使用者对道路桥梁施工测量装置进行移动，通过设置支腿18和滚轮19，用于道路桥梁施工测量装置的移动，通过底板1、壳体2、螺纹杆3、电机4、螺纹套5、滑杆6、滑套7、第一液压伸缩杆8、机头9、竖板10和第二液压伸缩杆11的配合，实现了使用方便的目的，能够根据使用需求进行高度调节和角度调节，提高了使用者对道路桥梁施工测量装置的体验感，满足当今市场的需求，提高了道路桥梁施工测量装置的实用性和使用性，解决了以往道路桥梁施工测量装置使用不便的问题。
使用时，通过电机4的输出端驱动螺纹杆3转动，通过螺纹杆3带动螺纹套5向下移动，通过螺纹套5带动第一液压伸缩杆8上下移动，通过第一液压伸缩杆8带动机头9上下移动，实现调节机头9的使用高度，通过第一液压伸缩杆8带动机头9左右移动，实现对机头9进行左右移动，通过第二液压伸缩杆11的输出端驱动壳体2摆动，通过壳体2带动螺纹杆3摆动，通过螺纹杆3带动螺纹套5摆动，通过螺纹套5带动第一液压伸缩杆8摆动，通过第一液压伸缩杆8带动机头9摆动，实现调节机头9的使用角度。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
