技术领域
本实用新型涉及动物油脂提取技术领域，具体为一种动物油脂提取合成用滴加装置。
背景技术
动物油脂是从动物体内取得的油脂，可分为陆生温血动物和禽类的油脂，如牛油、羊油、猪油等，一般是固体的，其主要成分是棕榈酸、硬脂酸的甘油三酸酯；海生哺乳动物和鱼类的油脂，如鲸油、鱼油等，动物油脂在提取的时候需要用到滴加装置，但是现有的滴加装置不具备对滴加液体进行提纯的功能，从而导致滴加液体的纯度不够，因此滴加液体在对动物油脂进行滴加的时候，从而导致动物油脂提取效率慢。
实用新型内容
本实用新型的目的在于提供一种动物油脂提取合成用滴加装置，具备对滴加液体进行提纯的优点，解决了现有的动物油脂提取合成用滴加装置不具备对滴加液体进行提纯的问题。
为实现上述目的，本实用新型提供如下技术方案：一种动物油脂提取合成用滴加装置，包括底座，所述底座的顶部固定连接有限位杆，所述限位杆的右侧固定连接有第一限位板，所述第一限位板的顶部固定连接有第一箱体，所述第一箱体顶部的左侧开设有通孔，所述第一箱体的顶部连通有空心管，所述空心管的顶部连通有第一连接管，所述第一连接管远离空心管的一侧连通有第二箱体，所述第二箱体的底部固定连接有第二限位板，所述第二限位板的左侧与限位杆固定连接，所述第二箱体右侧的底部连通有出水管，所述出水管的右端套设有管盖，所述第一箱体的左侧固定连接有电机，所述电机的输出端固定连接有搅拌桨，所述搅拌桨的右侧贯穿至第一箱体的内腔并与第一箱体内腔的右侧活动连接，所述第一箱体内腔的底部固定连接有加热器，所述第一箱体的底部连通有第二连接管，所述第二连接管的底部贯穿至第一限位板的底部并连通有滴液管。
优选的，所述电机的表面套设有保护盒，所述保护盒的右侧与第一箱体固定连接。
优选的，所述第一限位板顶部和底部的左侧均固定连接有第一加强块，所述第一加强块的左侧与第一限位杆固定连接。
优选的，所述第二限位板顶部和底部的左侧均固定连接有第二加强块，所述第二加强块的左侧与第一限位杆固定连接。
优选的，通孔的内腔活动连接有限位块，所述限位块的顶部延伸至通孔的外侧。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置底座、限位杆、第一限位板、第一箱体、空心管、第一连接管、第二箱体、第二限位板、出水管、管盖、电机、搅拌桨、加热器、第二连接管和滴液管的配合使用，解决了现有的动物油脂提取合成用滴加装置不具备对滴加液体进行提纯的问题。
2、本实用新型通过设置保护盒，起到了对电机的保护和限位作用，通过设置第一加强块，起到了对第一限位板的支撑固定作用，通过设置第二加强块，起到了对第二限位板的支撑固定作用，通过设置限位块，起到了对通孔的密封作用，从而使蒸汽可以快速的流至空心管的内腔，通过设置出水管，方便了蒸馏水流出第二箱体，通过设置管盖，起到了对出水管的密封作用。
附图说明

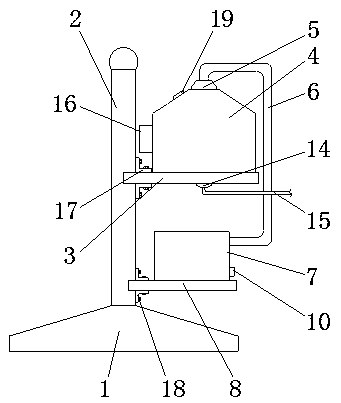

图1为本实用新型结构示意图；
图2为本实用新型局部结构的剖视示意图。
图中：1、底座；2、限位杆；3、第一限位板；4、第一箱体；5、空心管；6、第一连接管；7、第二箱体；8、第二限位板；9、出水管；10、管盖；11、电机；12、搅拌桨；13、加热器；14、第二连接管；15、滴液管；16、保护盒；17、第一加强块；18、第二加强块；19、限位块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-2，一种动物油脂提取合成用滴加装置，包括底座1，底座1的顶部固定连接有限位杆2，限位杆2的右侧固定连接有第一限位板3，第一限位板3的顶部固定连接有第一箱体4，第一箱体4顶部的左侧开设有通孔，第一箱体4的顶部连通有空心管5，空心管5的顶部连通有第一连接管6，第一连接管6远离空心管5的一侧连通有第二箱体7，第二箱体7的底部固定连接有第二限位板8，第二限位板8的左侧与限位杆2固定连接，第二箱体7右侧的底部连通有出水管9，出水管9的右端套设有管盖10，通过设置出水管9，方便了蒸馏水流出第二箱体7，通过设置管盖10，起到了对出水管9的密封作用，第一箱体4的左侧固定连接有电机11，电机11的输出端固定连接有搅拌桨12，搅拌桨12的右侧贯穿至第一箱体4的内腔并与第一箱体4内腔的右侧活动连接，第一箱体4内腔的底部固定连接有加热器13，第一箱体4的底部连通有第二连接管14，第二连接管14的底部贯穿至第一限位板3的底部并连通有滴液管15，电机11的表面套设有保护盒16，保护盒16的右侧与第一箱体4固定连接，通过设置保护盒16，起到了对电机11的保护和限位作用，第一限位板3顶部和底部的左侧均固定连接有第一加强块17，第一加强块17的左侧与第一限位杆2固定连接，通过设置第一加强块17，起到了对第一限位板3的支撑固定作用，第二限位板8顶部和底部的左侧均固定连接有第二加强块18，第二加强块18的左侧与第一限位杆2固定连接，通过设置第二加强块18，起到了对第二限位板8的支撑固定作用，通孔的内腔活动连接有限位块19，限位块19的顶部延伸至通孔的外侧，通过设置限位块19，起到了对通孔的密封作用，从而使蒸汽可以快速的流至空心管5的内腔，通过设置底座1、限位杆2、第一限位板3、第一箱体4、空心管5、第一连接管6、第二箱体7、第二限位板8、出水管9、管盖10、电机11、搅拌桨12、加热器13、第二连接管14和滴液管15的配合使用，解决了现有的动物油脂提取合成用滴加装置不具备对滴加液体进行提纯的问题。
使用时，使用者将所需液体通过通孔倒入第一箱体4的内腔，随后电机11通过输出端带动搅拌桨12进行转动，搅拌桨12对液体进行混合，随后加热器13对液体进行加热，当液体加热到水的沸点的时候，液体中的水分将化为水蒸气通过空心管5进入第一连接管6中，第一连接管6中的水蒸气再次变成液体后滴入第二箱体7的内腔，随后第一箱体4内的液体通过第二连接管14和滴液管15匀速的滴落至被提取物的表面，从而起到高效提取动物油脂的功能。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
