技术领域
本实用新型涉及一种建筑垃圾粉碎分类设备。
背景技术
建筑垃圾对我们的生活环境具有广泛地侵蚀作用，对于建筑垃圾如果实行长期不管的态度，那么对于城市环境卫生，居住生活条件，土地质量评估等都有恶劣影响。首先大量的土地堆放建筑垃圾后，会降低土壤的质量，降低土壤的生产能力；建筑垃圾堆放于空气中，影响空气质量，一些粉尘颗粒会悬浮于空气中，有害人体健康；如果建筑垃圾在城市中堆放的话，对城市环境，美观度都不利；建筑垃圾的堆放可能存在某些安全隐患，随时可能会发生一些事故。
实用新型内容
本实用新型的目的在于提供一种建筑垃圾粉碎分类设备，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种建筑垃圾粉碎分类设备，包括壳体、进料口、粉碎桶、出料口、砖石粉料储存区、金属粉料储存区、砖石粉料排出口、金属粉料排出口、中空板、第一实心板、第二实心板、插接销、插接块，所述壳体上端开有水平方向的进料口，所述壳体上端内侧对应进料口的位置焊接固定有竖直方向的粉碎桶，所述粉碎桶下端中部开有竖直方向的出料口，所述壳体下端内侧左部开有竖直方向的砖石粉料储存区，所述壳体下端内侧右部开有竖直方向的金属粉料储存区，所述壳体左端下部开有斜向的砖石粉料排出口，所述壳体右端下部开有斜向的金属粉料排出口，所述金属粉料储存区上端盖合有中空板，所述中空板左端板体方向固定有第一实心板，所述中空板右端沿板体方向固定有第二实心板，所述第二实心板右部通过插接销与插接块插接固定，所述插接块焊接于壳体右端下部。
在上述技术方案基础上，所述壳体左右两端上部焊接固定有水平方向的固定板，所述固定板上端固定有水平方向的电机，所述电机向内侧连接有水平方向的搅拌杆，所述搅拌杆贯穿粉碎桶的桶体置于其内部，所述搅拌杆外侧焊接固定有搅拌叶。
在上述技术方案基础上，所述粉碎桶上部通过多个水平方向的轴杆连接粉碎齿轮，所述轴杆后端与粉碎电机连接。
在上述技术方案基础上，所述搅拌叶内部填充有电磁铁，并且电磁铁通过导线与电源处连接。
在上述技术方案基础上，所述砖石粉料储存区和金属粉料储存区上端皆为倾斜面，所述中空板沿金属粉料储存区上端推动。
与现有技术相比，本实用新型具有以下优点：建筑垃圾在粉碎齿轮的相互啮合作用下粉碎，粉碎后的粉料落下在搅拌叶的旋转搅拌下充分分离，而搅拌叶内的电磁铁将粉料中的金属粉料紧紧吸附在搅拌叶表面，而砖石等非金属废料则落入砖石粉料储存区内，当全部粉碎完毕后，将第二实心板沿金属粉料储存区上端推进使第一实心板与出料口处于同一水平面，之后切断电磁铁的电源，金属粉料失去了磁力的吸力而落下，通过出料口出去后沿第一实心板落入金属粉料储存区，砖石粉料与金属粉料分别通过砖石粉料排出口与金属粉料排出口排出；结构简单，操作方便，很好的对砖石建筑垃圾与金属建筑垃圾粉碎，并将再生粉料分类。
附图说明

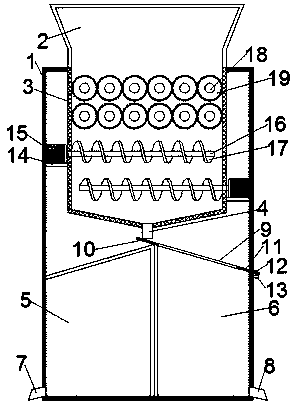

图1为本实用新型正面内部剖视图。
图2为本实用新型第二实心板不拦截出料口位置剖视图。
图中：1、壳体，2、进料口，3、粉碎桶，4、出料口，5、砖石粉料储存区，6、金属粉料储存区，7、砖石粉料排出口，8、金属粉料排出口，9、中空板，10、第一实心板，11、第二实心板，12、插接销，13、插接块，14、固定板，15、电机，16、搅拌杆，17、搅拌叶，18、轴杆，19、粉碎齿轮。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1-2所示，一种建筑垃圾粉碎分类设备，包括壳体1、进料口2、粉碎桶3、出料口4、砖石粉料储存区5、金属粉料储存区6、砖石粉料排出口7、金属粉料排出口8、中空板9、第一实心板10、第二实心板11、插接销12、插接块13，所述壳体1上端开有水平方向的进料口2，所述壳体1上端内侧对应进料口2的位置焊接固定有竖直方向的粉碎桶3，所述粉碎桶3下端中部开有竖直方向的出料口4，所述壳体1下端内侧左部开有竖直方向的砖石粉料储存区5，所述壳体1下端内侧右部开有竖直方向的金属粉料储存区6，所述壳体1左端下部开有斜向的砖石粉料排出口7，所述壳体1右端下部开有斜向的金属粉料排出口8，所述金属粉料储存区6上端盖合有中空板9，所述中空板9左端板体方向固定有第一实心板10，所述中空板9右端沿板体方向固定有第二实心板11，所述第二实心板11右部通过插接销12与插接块13插接固定，所述插接块13焊接于壳体1右端下部。
所述壳体1左右两端上部焊接固定有水平方向的固定板14，所述固定板14上端固定有水平方向的电机15，所述电机15向内侧连接有水平方向的搅拌杆16，所述搅拌杆16贯穿粉碎桶3的桶体置于其内部，所述搅拌杆16外侧焊接固定有搅拌叶17。
所述粉碎桶3上部通过多个水平方向的轴杆18连接粉碎齿轮19，所述轴杆18后端与粉碎电机连接。
所述搅拌叶17内部填充有电磁铁，并且电磁铁通过导线与电源处连接。
所述砖石粉料储存区5和金属粉料储存区6上端皆为倾斜面，所述中空板9沿金属粉料储存区6上端推动。
本实用新型的工作原理：首先将粉碎电机打开，粉碎电机带通轴杆进行转动，轴杆带动粉碎齿轮转动，再打开电机开关，电机带动搅拌杆转动，从而带动搅拌叶旋转，将电磁铁的电源连接，使电磁铁产生强磁性，之后将建筑垃圾从出料口倒入粉碎桶内，建筑垃圾在粉碎齿轮的相互啮合作用下粉碎，粉碎后的粉料落下在搅拌叶的旋转搅拌下充分分离，而搅拌叶内的电磁铁将粉料中的金属粉料紧紧吸附在搅拌叶表面，而砖石等非金属废料则落入砖石粉料储存区内，当全部粉碎完毕后，将第二实心板沿金属粉料储存区上端推进使第一实心板与出料口处于同一水平面，之后切断电磁铁的电源，金属粉料失去了磁力的吸力而落下，通过出料口出去后沿第一实心板滚动，并通过中空板落入金属粉料储存区，砖石粉料与金属粉料分别通过砖石粉料排出口与金属粉料排出口排出。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
