一种木耳种植用拌料机

技术领域

本实用新型涉及一种木耳种植用拌料机，属于拌料机技术领域。

背景技术

木耳种植第一步需要拌料，拌料后再进行装袋处理；而目前木耳种植用拌料机结构复杂，维护不便，拌料时大多采用搅拌的方式，不仅影响搅拌效果，且严重影响后期木耳的种植。为解决上述问题，特提供一种新的技术方案。

发明内容

本实用新型的目的在于提供一种木耳种植用拌料机，以解决上述背景技术中提出的问题。

为实现上述目的本实用新型采用以下技术方案：一种木耳种植用拌料机，包括机体、传动电机和传动架，所述机体上设置有进料斗、滑槽、导向块、主动轴、从动轴与支撑座，所述进料斗通过螺栓安装固定于机体顶部中间，所述滑槽开设于机体上方两侧，所述导向块焊接于机体左侧中间后端，所述主动轴通过轴承过盈连接于机体左侧下方中间，所述从动轴通过轴承过盈连接于机体左侧下方前后端，所述支撑座开设于机体前端，所述传动电机通过螺栓安装固定于支撑座顶部，所述传动架嵌套于滑槽内。

优选的，所述传动电机主轴上销轴连接有传动凸轮，所述传动凸轮末端转轴连接有传动连杆，所述传动连杆末端转轴连接有滑动架。

优选的，所述主动轴上设置有左主动齿轮与右主动齿轮，所述左主动齿轮销轴连接于主动轴左端，所述右主动齿轮销轴连接于主动轴右端。

优选的，所述从动轴上设置有从动齿轮与搅拌杆，所述从动齿轮销轴连接于从动轴右端，且从动齿轮与右主动齿轮相啮合，所述搅拌杆呈十字形分布等距焊接于从动轴外侧。

优选的，所述滑动架套装于导向块上，滑动架上设置有传动齿条与连接杆，所述传动齿条通过螺栓安装固定于滑动架底部，且传动齿条与左主动齿轮相啮合，所述连接杆对称焊接于滑动架顶部后端，且连接杆通过螺栓与传动架相连接。

优选的，所述传动架内侧等距焊接有横杆，所述横杆底部等距焊接有拨杆。

与现有技术相比，本实用新型的有益效果是：本实用新型传动电机主轴上销轴连接有传动凸轮，可通过传动电机轻松带动传动凸轮进行旋转；传动连杆末端转轴连接有滑动架，可通过传动连杆轻松带动滑动架顺着导向块前后直线进行滑动；传动齿条通过螺栓安装固定于滑动架底部，可通过滑动架轻松带动左主动齿轮进行旋转；连接杆通过螺栓与传动架相连接，可通过滑动架轻松带动传动架顺着滑槽前后直线进行滑动；从动齿轮与右主动齿轮相啮合，可通过主动轴轻松带动从动轴进行旋转。

附图说明

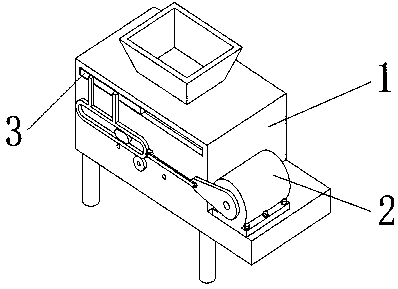

图1为本实用新型结构示意图；

图2为本实用新型机体结构示意图；

图3为本实用新型传动电机结构示意图；

图4为本实用新型从动轴结构示意图；

图中：1-机体；2-传动电机；3-传动架；4-进料斗；5-滑槽；6-导向块；7-主动轴；8-从动轴；9-支撑座；10-传动凸轮；11-传动连杆；12-滑动架；13-传动齿条；14-连接杆；15-横杆；16-拨杆；17-左主动齿轮；18-右主动齿轮；19-从动齿轮；20-搅拌杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的阐述。

如图1-4所示，一种木耳种植用拌料机，包括机体1、传动电机2和传动架3，机体1上设置有进料斗4、滑槽5、导向块6、主动轴7、从动轴8与支撑座9，进料斗4通过螺栓安装固定于机体1顶部中间，滑槽5开设于机体1上方两侧，导向块6焊接于机体1左侧中间后端，主动轴7通过轴承过盈连接于机体1左侧下方中间，从动轴8通过轴承过盈连接于机体1左侧下方前后端，支撑座9开设于机体1前端，传动电机2通过螺栓安装固定于支撑座9顶部，传动架3嵌套于滑槽5内。

具体使用方式：将培养料所需要的配料通过进料斗4投放进机体1内部，随后启动传动电机2带动传动凸轮10进行旋转，传动凸轮10旋转带动传动连杆11进行旋转，传动连杆11旋转带动滑动架12顺着导向块6前后直线往复进行滑动，滑动架12前后滑动带动传动架3顺着滑槽5前后直线往复进行滑动，传动架3前后滑动带动横杆15底部的拨杆16对培养料进行前后翻动；同时滑动架12前后滑动带动传动齿条13前后直线往复进行滑动，传动齿条13前后滑动带动左主动齿轮17上的主动轴7进行旋转，主动轴7旋转带动与右主动齿轮18相啮合的从动齿轮19进行旋转，从动齿轮19旋转带动从动轴8上的搅拌杆20进行旋转对培养料进行搅拌。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
