技术领域
本实用新型涉及一种电力设备，尤其涉及一种手提式配电箱。
背景技术
配电箱广泛用于家庭、工业及建筑等领域上，传统的配电箱均是固定在墙面上或使用支架安放在地面上，不能进行灵活的移动，并且接线较为麻烦，需要多种工具进行操作，使用传统的插头进行连接时，极易因拉扯造成插头脱落，存在一定的安全隐患。
实用新型内容
本实用新型的目的在于提供一种手提式配电箱，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：一种手提式配电箱，包括外壳、提把、进线口、方槽、断路器、盖板、插槽、金属柱、卡槽、保护盖、插头，所述提把通过螺丝固定在外壳的顶部，进线口嵌装在外壳的左侧，并使用螺丝进行固定，所述方槽位于外壳的前部左侧位置，且方槽内安装有两组断路器，盖板铰接在方槽的外侧顶部，可以以铰接轴为轴心旋转180°，达到封闭方槽的目的，所述插槽共有四个，呈矩形等距排列在方槽右侧，插槽内嵌有两根等距排列的金属柱，且插槽内壁两侧均开有矩形卡槽，每个插槽的开口处均嵌有保护盖，所述插头插入插槽内。
在上述技术方案基础上，所述插头由金属管、螺帽、卡扣、突触、弹簧组成，所述金属管共有两个，等距嵌装在插头内，且其中一端为锥形螺纹状，并露出至插头外，螺帽通过螺纹与露出插头外的一端相连，所述卡扣共有两个，其中一端铰接在插头外壁凹槽的底部，且卡扣外侧中部设有一体成型的三角形突触，所述弹簧安装在卡扣内侧中部和插头之间。
在上述技术方案基础上，所述外壳和提把均为工程塑料材质，保护盖和插头为耐高温绝缘橡胶材质。
在上述技术方案基础上，所述线缆零线和火线分别插入露出插头外的金属管内，并拧紧螺帽，使金属管锁紧线缆，将插头插入插槽内，使金属柱嵌入金属管内，同时卡扣中部的突触在弹簧的弹性作用下自动嵌入卡槽内，如需将插头取下，只需挤压卡扣，使突触脱离卡槽即可。
与现有技术相比，本实用新型具有以下优点：本实用新型结构简单、体型小、重量轻便于携带，并且配有防脱落插头，有效防止拉扯造成插头脱落的情况发生，避免造成人身伤害，通过防脱落插头可以快速与配电箱相连，解决传统接线方式的不便。
附图说明

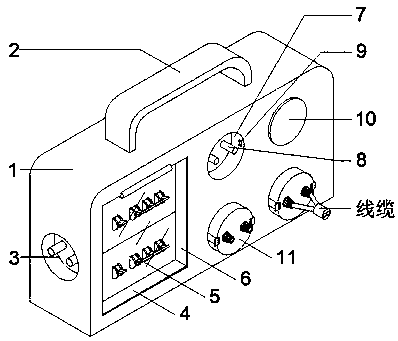

图1为本实用新型的主视图。
图2为本实用新型的插头主视图。
图3为本实用新型的插头的结构示意图。
图中：外壳1、提把2、进线口3、方槽4、断路器5、盖板6、插槽7、金属柱8、卡槽9、保护盖10、插头11、金属管12、螺帽13、卡扣14、突触15、弹簧16。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步详细阐述。
如图1所示，一种手提式配电箱，包括外壳1、提把2、进线口3、方槽4、断路器5、盖板6、插槽7、金属柱8、卡槽9、保护盖10、插头11，所述提把2通过螺丝固定在外壳1的顶部，进线口3嵌装在外壳1的左侧，并使用螺丝进行固定，所述方槽4位于外壳1的前部左侧位置，且方槽4内安装有两组断路器5，盖板6铰接在方槽4的外侧顶部，可以以铰接轴为轴心旋转180°，达到封闭方槽4的目的，所述插槽7共有四个，呈矩形等距排列在方槽4右侧，插槽7内嵌有两根等距排列的金属柱8，且插槽7内壁两侧均开有矩形卡槽9，每个插槽7的开口处均嵌有保护盖10，所述插头11插入插槽7内。
如图2所示，所述插头11由金属管12、螺帽13、卡扣14、突触15、弹簧16组成，所述金属管12共有两个，等距嵌装在插头11内，且其中一端为锥形螺纹状，并露出至插头11外，螺帽13通过螺纹与露出插头11外的一端相连，所述卡扣14共有两个，其中一端铰接在插头11外壁凹槽的底部，且卡扣14外侧中部设有一体成型的三角形突触15，所述弹簧16安装在卡扣14内侧中部和插头11之间。
所述外壳1和提把2均为工程塑料材质，保护盖10和插头11为耐高温绝缘橡胶材质。
所述线缆零线和火线分别插入露出插头11外的金属管12内，并拧紧螺帽13，使金属管12锁紧线缆，将插头11插入插槽7内，使金属柱8嵌入金属管12内，同时卡扣14中部的突触15在弹簧16的弹性作用下自动嵌入卡槽9内，如需将插头11取下，只需挤压卡扣14，使突触15脱离卡槽9即可。
本实用新型结构简单、体型小、重量轻便于携带，并且配有防脱落插头，有效防止拉扯造成插头脱落的情况发生，避免造成人身伤害，通过防脱落插头可以快速与配电箱相连，解决传统接线方式的不便。
以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
